Рентгеновский аппарат 0,3 СБК 160

Рентгеновский аппарат 0,3 СБК 160 предназначен для проведения радиографического контроля. Оснащен функцией автоматической тренировки. Рабочее напряжение на аноде — 160 кВ. Потребляемая мощность — не более 450 Вт.

В моноблоке 0,3 СБК 160 стоит рентгеновская трубка типа 0.3 БПM 25-150, работающая в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Размер фокусного пятна – 0,8 х 0,8 мм. Малый размер пятна позволяет при контроле устанавливать моноблок аппарата на минимальное расстояние от экспонируемой пленки, сохраняя геометрическое разрешение рентгеновского изображения.

0,3 СБК 160 работает от сети переменного тока и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

По спецзаказу поставляем моноблок с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в один алюминиевый защитный кейс и весит 19 кг.


300
Вт

Максимальная мощность
на аноде трубки

Комплектация

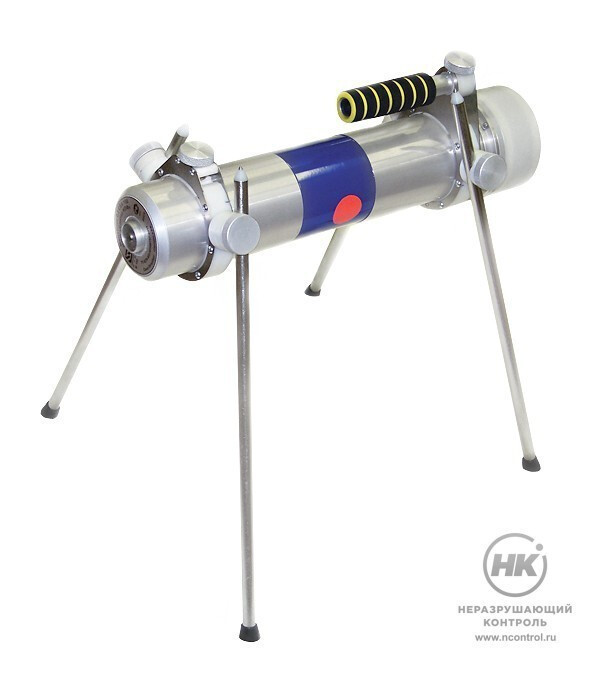

  • моноблок со съёмной ручкой и 4-х ножечным складным штативом высотой 0,5 м
  • блок питания и управления;
  • пульт дистанционного управления;
  • кабель ПДУ, длиной 25 м;
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • комплект эксплуатационной документации.

Принадлежности

  • магнитное устройство крепления моноблока на трубу;
  • ременное устройство крепления;
  • устройство крепления моноблоков на трубах диаметром 25 ÷ 133 мм;
  • источник автономного питания со встроенным зарядным устройством и кабелем питания;



  • штатив с магнитными опорами;
  • коллиматорная муфта моноблока;
  • преобразователь 12/24 В;
  • автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки 300 Вт
Максимальное анодное напряжение 160 кВ
Предельный анодный ток 3 мА
В диапазоне от 100 кВ до 160 кВ характеристика по мощности изоваттная
Диапазон установок анодного напряжения на рентгеновской трубке 50÷160 кВ
Диапазон установок тока анода рентгеновской трубки 0,1÷3,0 мА
Диапазон установок времени экспозиции 1 ÷ 998 сек
Дискретность установок анодного напряжения 1,0 кВ
Дискретность установок анодного тока 0,01 мА
Дискретность установок времени экспозиции 1 сек
Диаграмма излучения конус с углами при вершине 80° × 100°
Ось пучка перпендикулярна оси моноблока
Размер фокусного пятна 0,8 × 0,8 мм
Питание от сети переменного тока 50 Гц с напряжением — 90 ÷ 264 В
Мощность, потребляемая от сети не более 450 Вт
Диапазон рабочих температур окружающей среды -20 °С ÷ +40 °С
Температура отключения по перегреву моноблока +70 °С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С около 20 мин
Время работы от заряженного источника автономного питания на максимальной мощности 28 мин
Габаритные размеры основных частей аппарата:
моноблок без съёмной ручки 120 × 508 мм
блок питания и управления в алюминиевом кейсе 580 × 430 × 240 мм
пульт дистанционного управления 155 × 100 × 30 мм
источник автономного питания 270 × 250 × 120 мм
Масса основных частей аппарата:
моноблок со съемной ручкой 5,9 кг
блок питания и управления в алюминиевом кейсе 10,5 кг
пульт дистанционного управления 0,4 кг
источник автономного питания 10,5 кг
кабель соединительный моноблок-БПУ 0,7 кг
кабель ПДУ 0,8 кг
сетевой кабель 0,2 кг
кабель автономного питания 0,2 кг
штатив моноблока 1,1 кг
