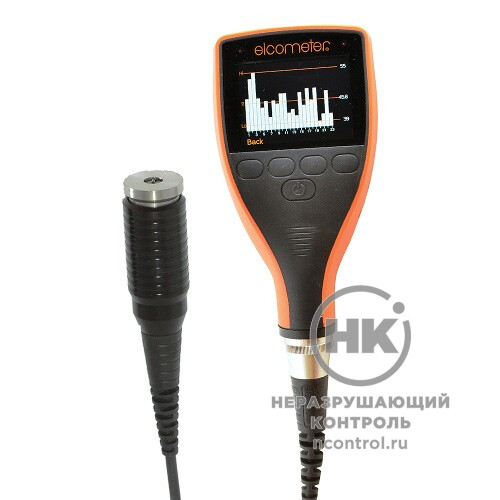

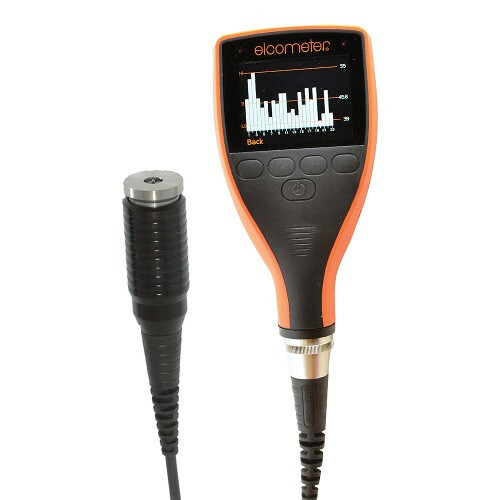

Цифровой профилемер поверхности Elcometer 224 (выносной датчик)

Купить
В избранноеВ избранное
СравнитьСравнить

Цифровой профилемер поверхности Elcometer 224 сочетает в себе самые последние достижения в технологии измерения профиля поверхности.

Точный, быстрый и удобный в управлении, данный профилемер поставляется в двух модификациях:

  • Модель B
  • Модель Т

0-500  мкм
Диапазон измерения

Модификация начального уровня Elcometer 244 Модель B имеет базовую функциональность, в то время как Модель T оснащена памятью и сохраняет до 150000 результатов измерения в 2500 группах., имеет функцией буквенно-цифрового обозначения групп памяти и интерфейс беспроводной передачи данных Bluetooth® и интерфейс USB.В комплекте с цифровым профилемером поверхности Elcometer 224 версии Т поставляется новый программный продукт Elcomaster 2.0 - быстрое и легкое программное решение для составления профессиональных отчетов.

Цифровой профилемер поверхности Elcometer 224 имеет версии со встроенным и с выносными датчиками.

Все датчики для измерения профиля поверхности Elcometer имеют стандартный износостойкий щуп из карбида вольфрама, выдерживающий до 20000 измерений, с возможность быстрой замены на месте проведения работ.

Модели со встроенными датчиками идеальны для использования одной рукой - большая опорная поверхность обеспечивает стабильность при проведении измерений, что гарантирует повторяемые и точные результаты.

Модели цифрового профилемера поверхности Elcometer 224 для подключения выносного датчика и ассортимент выносных взаимозаменяемых датчиков обеспечивают большую гибкость в применении. Выносные датчики позволяют измерять профиль поверхности на плоских или выпуклых поверхностях.

Для приборов с выносными датчиками калибровочные плёнки, стеклянная нулевая пластина и защитный колпачок датчика поставляются вместе с выносным датчиком.

Измерение профиля поверхности

1. Откалибруйте на стеклянной пластине.
2. Установите датчик по углом 90 градусов к измеряемой поверхности.
3. Проведите минимум 10 измерений на небольшом участке поверхности для определения среднего значения профиля поверхности.

Не перемещайте датчик в то время, когда его щуп (наконечник) находится в контакте с поверхностью.

6  см
Диагональ экрана

Выносные датчики для цифрового профилемера

Для профилемеров Elcometer 224 с выносным датчиком доступны стандартные или армированные датчики (с кабелем армированным металлом), обеспечивающие еще большую гибкость в применении, и позволяющие производить измерения как на плоских, так и на выгнутых поверхностях. Все выносные датчики комплектуются нулевой стеклянной пластиной, калибровочными пленками (номинальные толщины 125 мкм и 508 мкм) и Тестовым сертификатом Elcometer.

Выносные датчики для плоских поверхностей

Поставляются со стандартным или армированным кабелем и комплектуются нулевой стеклянной пластиной, калибровочными пленками (номинальные толщины 125 мкм и 508 мкм) и Тестовым сертификатом Elcometer.

Диапазон измерения:
0-500 мкм
Разрешение:
1 мкм
Точность: ±5% или ±5 мкм
Вид датчика Код заказа Минимальная габаритная высота Минимальный диаметр образца
Плоская поверхность: Стандартный T224C500US 125 мм 25 мм
Плоская поверхность: Армированный T224C500UARM 165 мм 25 мм

Выносные датчики для выпуклых поверхностей

Поставляются со стандартным или армированным кабелем и комплектуются нулевой стеклянной пластиной, калибровочными пленками (номинальные толщины 125 мкм и 508 мкм) и Тестовым сертификатом Elcometer.

Диапазон измерения:
0-500 мкм
Разрешение:
1 мкм
Точность:±5% или ±5 мкм
Вид датчика Код заказа Минимальная габаритная высота Минимальный диаметр образца
Выпуклая поверхность: Стандартный T224C500UX 135 мм 75 мм
Выпуклая поверхность: Армированный T224C500UXARM 175 мм 75 мм

Документы в PDF

Комплектация

  • профилемер Elcometer 224;
  • стеклянная нулевая пластина;
  • 2 калибровочные плёнки;
  • ремешок на запястье;
  • пластиковый чемодан для переноски (только модель Т);
  • защитный чехол;
  • защитная плёнка дисплея;
  • защитный колпачок датчика;
  • 2 батареи типа AA;
  • тестовый сертификат производителя;
  • инструкция по эксплуатации;
  • ПО ElcoMaster™ 2.0 software и кабель USB (только модель Т).

Технические характеристики

Экран: Цветной QVGA ЖК дисплей, диагональ 6 см, разрешение 320 x 240 пикселов
Тип батареи: Сухие щелочные батареи типа АА, 2 шт.
Срок службы батареи: Примерно 24 часа непрерывного использования при проведении 1 измерения в секунду (при использовании батарей поставляемых с прибором)
Размеры прибора(В x Ш x Т): Модель со встроенным датчиком: 168 x 73 x 37 ммМодель с выносным датчиком: 141 х 73 х 37 мм
Вес прибора(включая батареи): Модель со встроенным датчиком: 218 гМодель со встроенным датчиком: 161 г
Диапазон измерения: 0-500 мкм
Щуп датчика: Щуп из карбида вольфрама с углом 60°, радиус щупа 50 мкм
Рабочая температура: -10 - 50°C
Температура хранения: -10 - 60°C
Точность и разрешение: Точность: ±5% или ±5 мкм (большая величина); Разрешение: 1 мкм
