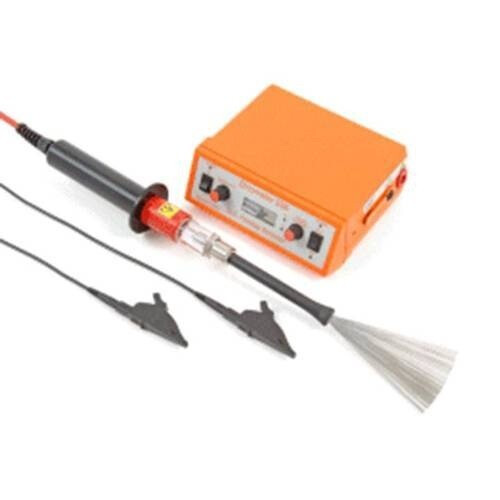

Дефектоскоп Elcometer 236 HOLLIDAY Detektor

Дефектоскоп Elcometer 236 HOLLIDAY Detektor предназначен для контроля сплошности диэлектрических покрытий.

Портативный электроискровой дефектоскоп выпускается в двух версиях: 0-15 кВ и 0-30кВ. Каждый из приборов предоставляет возможность управления величиной напряжения и настройками чувствительности.

Благодаря уникальному методу работы прибор сводит к минимуму опасность дополнительного разрушения покрытия и устраняет возможность отскакивания кусков покрытия от поверхности, которая существует при использовании некоторых высоковольтных методов тестирования.

Используется в соответствии с ANSI/AWWAC 214-89, ANSI/AWWA C 214-91, AS 3894.1, ASTM D 4787, ASTM G 6, ASTM D5162, ASTM G 62-B, BS 1344-11,ISO 2746, JIS G-3491, JIS-G 3492, NACERP0274, NACE RP0490-2001, NACE RP0188-88.

0.1  кВ
Разрешение

Датчики для Elcometer 236

  • телескопическая рукоятка датчика. Изготавливается из стекловолокна, полностью изолирована за кольцом. Эта рукоятка была разработана, чтобы дать пользователю возможность доступа к высоко расположенным участкам. В рукоятке используется простой зажимной  механизм, с помощью которого пользователь может регулировать высоту рукоятки;
  • щеточный датчик. Поставляется в стандартном комплекте с дефектоскопом Elcometer 236 и является идеальным датчиком для контроля покрытий на поверхностях со сложным профилем, небольших изделиях и для доступа в просверленные отверстиях ит. п.;
  • прямоугольные резиновые датчики с наполнителем из угля:
    - идеально подходят для контроля больших плоских поверхностей;
    - выпускается большой ассортимент датчиков с различной шириной;
  • телескопическая рукоятка датчика 0,6-1,2 м;
  • телескопическая рукоятка датчика 1,8-3,6 м;
  • щеточный датчик Т2362669;
  • прямоугольный щеточный датчик 250 мм;
  • прямоугольный щеточный датчик 500 мм;
  • прямоугольный щеточный датчик 1000 мм;
  • запасной щеточный электрод 250 мм;
  • запасной щеточный электрод 500 мм;
  • запасной щеточный электрод 1000 мм;
  • прямоугольные щеточные датчики:
    - идеально подходят для контроля больших плоских поверхностей;
    - выпускается большой ассортимент датчиков с различной шириной.

Особенности

  • Elcometr 236 имеет небольшой вес 1,8 кг;
  • прибор надёжен в эксплуатации и полностью портативен, поставляется с переносной сумкой;
  • цифровой дисплей выходного напряжения и силы тока;
  • аудио и визуальная сигнализация;
  • регулируемая чувствительность;
  • выпускаются два варианта прибора с напряжением 15 кВ и 30 кВ с полной регулировкой выходного напряжения;
  • прибор прост в использовании;
  • большой ассортимент датчиков;
  • прибор поставляется со щеточным датчиком.

Комплектация

  • дефектоскоп Elcometer 236;
  • держатель датчика и провод;
  • щеточный датчик;
  • сигнальные кабели/ кабели заземления 2 м и 10 м;



  • устройство зарядки аккумуляторов;
  • переносная сумка;
  • чемодан для транспортировки;
  • руководство по эксплуатации.

Пружинные датчики для наружнего контроля труб

Внешний пружинный датчик
Выпускается большой ассортимент датчиков под различный диаметр

Диаметр, мм
Датчик в сборе* Только пружина
Диаметр 50 мм T2362649A T2366197A
Диаметр: 75 мм T2362649B T2366197B
Диаметр: 100 мм T2362649C T2366197C
Диаметр: 150 мм T2362649D T2366197D
Диаметр: 200 мм T2362649E T2366197E
Диаметр: 250 мм T2362649F T2366197F
Диаметр: 300 мм T2362649G T2366197G
Диаметр: 350 мм T2362649H T2366197H
Диаметр: 400 мм T2362649I T2366197I
Диаметр: 450 мм T2362649J T2366197J
Диаметр: 500 мм T2362649K T2366197K
Диаметр: 600 мм T2362649L T2366197L
Диаметр: 750 мм T2362649M T2366197M
Диаметр: 1000 мм T2362649N T2366197N
* узел в сборе включает пружину, держатель и удлинитель 250 мм

Внутренний пружинный датчик

Диаметр, мм Код для заказа
Датчик в сборе* Только пружина
Диаметр: 38 мм T2363907A T2363766
Диаметр: 51 мм T2363907B T2363767
Диаметр: 64 мм T2363907C T2363768
Диаметр: 76 мм T2363907D T2363769
Диаметр: 89 мм T2363907E T2363770
Диаметр: 102 мм T2363907F T2363771
Диаметр: 114 мм T2363907G T2363772
Диаметр: 127 мм T2363907H T2363773
Диаметр: 152 мм T2363907I T2363774
Диаметр: 203 мм T2363907J T2363775
Диаметр: 254 мм T2363907K T2363776
Диаметр: 305 мм T2363907L T2363777


Технические характеристики

  15 кВ 30 кВ
Точность установки напряжения ±5% или ±0.2% кВ
Разрешение 0.01 кВ 0.1 кВ
Диапазон измерения толщины покрытия 0-3.75 мм (приблизительно) 0-7.5 мм (приблизительно)
Выходное напряжение 0.5-15 кВ с шагом в 100 В 0.5-30 кВ с шагом в 100 В
Аварийная сигнализация Аудио и визуальная
Источник питания NiMH 12В внутренний перезаряжаемый никель-металгидридный аккумулятор 12В, обеспечивающий непрерывную работу в течение 10-12 часов
Размеры 200 x 170 x 70 мм
Масса прибора (включая сумку и датчик) 2.8 кг
