Контрольные образцы для капиллярной дефектоскопии

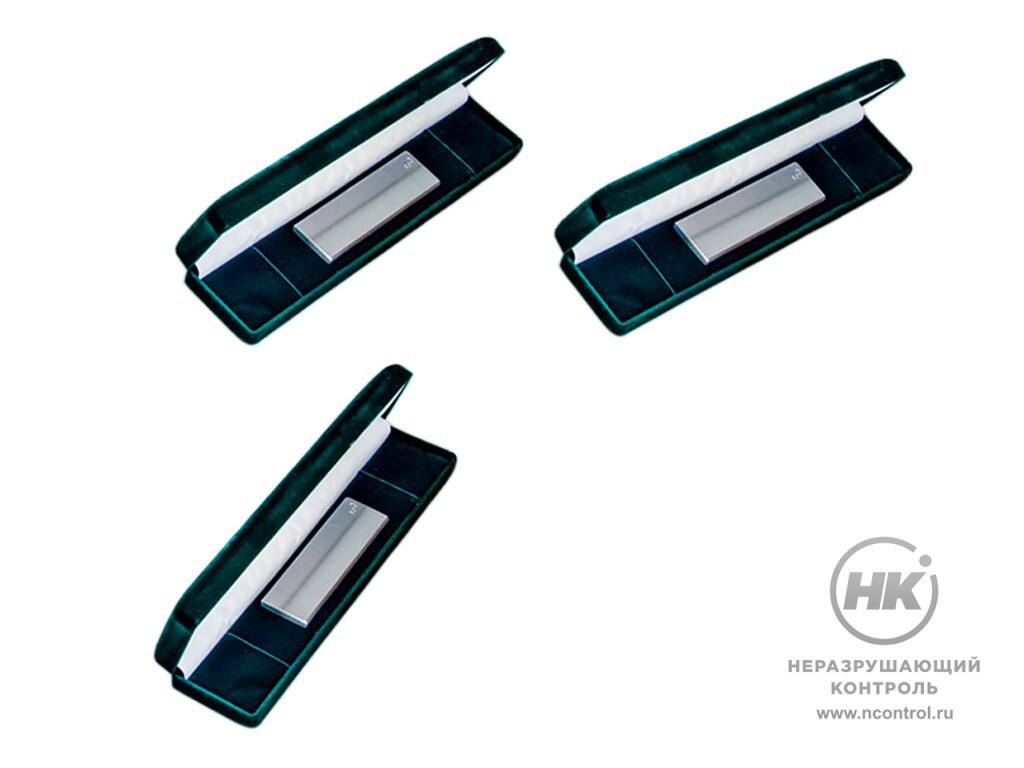

Контрольные образцы для капиллярной дефектоскопии предназначены для определения качества дефектоскопических материалов и технологии капиллярного контроля. Образцы имеют искусственную, одиночную, тупиковую трещину с шириной раскрытия в соответствии с заданным классом чувствительности.

Образцы размером 100×30×3 мм изготавливаются из стали. Примерный ресурс использования образцов при использовании люминесцентных материалов — 100 раз, при использовании цветных материалов — 50 раз. После отработки ресурса по капиллярной дефектоскопии образец можно использовать для магнитопорошкового контроля в соответствии с уровнем чувствительности, установленным при аттестации данного образца.

Образцы соответствуют требованиям ГОСТ 18442-80 и унифицированной методики ПНАЭГ-7-018-89.

Методы очистки

  • на поверхность образца нанести слой проявителя, затем просушить на воздухе и выдержать не менее 30 минут после высыхания;
  • опустить в растворитель (ацетон, бензин, спирт) с выдержкой не менее 5 — 6 часов;
  • погрузить в растворитель (ацетон, бензин, спирт) с использованием ультразвуковой ванны, с выдержкой не менее 60 минут.

Условия хранения

  • образец должен храниться в сухом месте с влажностью воздуха не более 80% и температурой 20 ± 10 °С;
  • в помещении не должно быть паров агрессивных веществ, вызывающих коррозию металлических поверхностей.

Меры предосторожности

  • после очистки образец необходимо прогреть в сушильном шкафу при температуре 100 — 120 °С, выдержка 15 — 30 минут;
  • во избежание затирания проявителя в дефект не допускается протирка образца влажной салфеткой.

Классы чувствительности

Класс Длина трещины Ширина раскрытия
I не менее 3 мкм менее 1 мкм
II не менее 3 мкм от 1 до 10 мкм
III не менее 3 мкм от 10 до 100 мкм
IV не менее 3 мкм от 100 до 500 мкм



Виды образцов



Контрольные образцы JIS Z 2343

Образцы используются для сравнения чувствительности пенетрантов, один из которых может быть принят за образцовый. Набор состоит из 2 бронзовых пластин размером 100×35×2 мм покрытых слоем никель-хрома с искусственными поперечными трещинами.

Образцы выпускаются с трещинами глубиной 10, 20, 30, 40 или 50 мкм. Отношение ширины трещин к их глубине — 1/20. Для флуоресцентных пенетрантов используются образцы с трещинами 10, 20 и 30 мкм,
для цветных пенетрантов — с шириной дефектов 30 и 50 мкм.

Соответствует стандарту EN ISO 3452-3.



Контрольный образец № 1

Набор используется для определения чувствительности флуоресцентных и цветных пенетрантов и состоит из четырёх образцов размером 100×35×2 мм, покрытых слоем никель-хрома, толщиной 10, 20, 30 и 50 мкм. В покрытии изготовлены поперечные трещины, отношение ширины трещин к их глубине — 1/20.

Образцы с глубиной трещин 10 и 20 мкм применяются для контроля чувствительности флуоресцентных пенетрантов. Чувствительность цветных пенетрантов определяется при помощи панелей с трещинами 30 и 50 мкм.

Соответствует стандарту EN ISO 3452-3.



Контрольный образец № 2

Образец используется для контроля чувствительности и смываемости флуоресцентных и цветных пенетрантов.

Представляет собой пластину из сплава X2CrNiMo размером 12×12×3 мм, с хромированной рабочей стороной, которая имеет четыре поля с различной степенью шероховатости (Ra2,5; Ra5; Ra10; Ra15 μm), а также пять звездообразных дефектов различного диаметра.

Соответствует стандарту EN ISO 3452-3.



Тест панель ASME V

Тест панель ASME V используется для контроля чувствительности пенетрантов всех типов и представляет собой алюминиевую пластину 80×50×10 мм, разделённую на 2 части. Методом термического растрескивания на обеих сторонах пластины нанесены искусственные дефекты, мелкие с одной стороны и более крупные с другой.

Особенностью тест-блока ASME V является наличие дефектов с малым раскрытием и большой внутренней полостью.



Контрольные образцы WTP-1 и WTP-2

Образцы предназначены для контроля смываемости флуоресцентных пенетрантов.

Панель WTP-1 изготовлена из нержавеющей стали размером 152×102 мм с двумя параллельно расположенными полями средней шероховатости, раздёленными шлифованной полосой 25 мм.

Образец WTP-2 выполнен в виде пары панелей размером 38×51 мм с одинаковой шероховатостью и также используется для сравнения смываемости двух разных пенетрантов.

Соответствует стандарту AMS 2644C.

Тест-панель PSM-5

Тест-панель PSM-5 применяется для контроля рабочего процесса при ручной, полуавтоматической и автоматической обработке. Панель не используется для сравнительных опытов с различными пенетрантами.

Панель PSM-5 изготавливается из нержавеющей стали толщиной 2,3 мм размером 10×15 см. С рабочей стороны панель имеет хромированную полосу с пятью звездообразными дефектами, расположенными по мере возрастания их размеров. Другая полоса подвергнута пескоструйной обработке и используется для контроля качества промежуточной очистки.

Соответствует стандарту Pratt & Whitney Aircraft TAM 1460 40.

Производитель
Россия
