Бороскопы малого диаметра Olympus

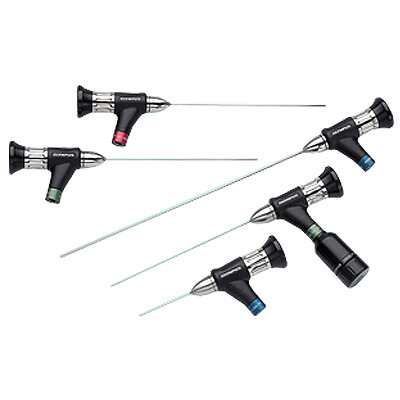

Бороскопы малого диаметра применяются в тех случаях, когда для доступа в зону осмотра имеется отверстие диаметром менее 4 мм. Размерный ряд моделей мини-бороскопов очень широк и включает в себя приборы двух основных типов — с ультратонким волоконно-оптическим информационным каналом и со стержневыми линзами типа Selfoc (градан).

Мини-бороскопы идеально подходят для различных целей, включая осмотр полостей точного литья, микроэлектронных компонентов, топливных форсунок и гидравлических механизмов.

32  мм
Стандартный окуляр

Мини-бороскопы выпускаются с диаметрами 0,9 мм, 1,2 мм, 1,7 мм, 2,5 или 2,7 мм, с длинами рабочих частей до 250 мм. Направление обзора мини-бороскопов может быть прямым (по оси рабочей части, угол 0°), скошенным (15°) или боковым (90°), при этом обеспечено наивысшее качество изображения для данного наружного диаметра. Размерный ряд мини-бороскопов был существенно расширен после запуска в серийное производство волоконо-оптических мини-бороскопов.

Новый тип мини-бороскопов содержит волоконно-оптический канал передачи изображения (т.н. информационный канал), в котором используется специальное сверхтонкое волокно из многокомпонентного стеклянного сплава.

Волоконные мини-бороскопы (серия «X») создают изображение очень высокого качества, аналогичное по характеристикам изображению линзовых бороскопов серии «K». В то же время, рабочая часть волоконных мини-бороскопов гораздо более надежна в работе, без вреда выдерживает гораздо большие деформации, чем линзовые бороскопы. Также, волоконные мини-бороскопы стали тоньше — появился новый диаметр в 0,9 мм.! Продолжают серийно выпускаться и хорошо известные мини-бороскопы серии «K» с твердотельной линзовой системой Selfoc, обеспечивающие высокую яркость изображения.

до  90  градусов
Направление обзора

С мини-бороскопами может использоваться любой источник света Olympus, включая ILK-M1 — компактный аккумуляторный источник света, разработанный специально для приборов этого класса. На всех моделях мини-бороскопов используется стандартный окуляр 32 мм, обеспечивающий простоту соединения с фотокамерой, цифровой фото камерой или ТВ камерой, либо со стандартными смотровыми адаптерами Olympus.

Волоконно-оптические бороскопы. Технические характеристики

Модель Диаметр, мм Рабочая длина, мм Направление обзора Угол поля зрения Глубина поля резкости, мм
X009-006-0-70 0.9 60 Прямое 0° 70° 3 - ∞
X009-006-15-70 0.9 60 Скошенное 15° 70° 2 – 7
X009-15-0-70 0.9 150 Прямое 0° 70° 3 - ∞
X009-15-15-70 0.9 150 Скошенное 15° 70° 2 – 7
X012-006-0-70 1.2 60 Прямое 0° 70° 3 - ∞
X012-006-15-70 1.2 60 Скошенное 15° 70° 2 – 7
X012-15-0-70 1.2 150 Прямое 0° 70° 3 - ∞
X012-15-15-70 1.2 150 Скошенное 15° 70° 2 – 7
X017-15-0-70 1.7 150 Прямое 0° 70° 4.5 - ∞
X017-15-15-70 1.7 150 Скошенное 15° 70° 3 – 12
X017-15-90-70 1.7 150 Боковое 90° 70° 3 – 12
X017-025-0-70 1.7 250 Прямое 0° 70° 4.5 - ∞
X017-025-15-70 1.7 250 Скошенное 15° 70° 3 – 12
X017-025-90-70 1.7 250 Боковое 90° 70° 3 – 12
X025-15-0-70 2.5 150 Прямое 0° 70° 4.5 - ∞
X025-15-15-70 2.5 150 Скошенное 15° 70° 3 – 12
X025-15-90-70 2.5 150 Боковое 90° 70° 3 – 12
X025-025-0-70 2.5 250 Прямое 0° 70° 4.5 - ∞
X025-025-15-70 2.5 250 Скошенное 15° 70° 3 – 12
X025-025-90-70 2.5 250 Боковое 90° 70° 3 – 12

Линзовые (Selfoc) бороскопы. Технические характеристики

Модель Диаметр, мм Рабочая длина, мм Направление обзора Угол поля зрения Глубина поля резкости, мм
K12-09-00-45 1.2 96 Прямое 0° 45° 1 – 40
K12-09-15-53 1.2 96 Скошенное 15° 53° 1 – 40
K17-09-00-62 1.7 96 Прямое 0° 62° 1 – 40
K17-09-15-80 1.7 96 Скошенное 15° 80° 1 – 40
K17-09-90-62 1.7 99 Боковое 90° 62° 1 – 40
K17-18-00-62 1.7 186 Прямое 0° 62° 1 – 40
K17-18-15-80 1.7 186 Скошенное 15° 80° 1 – 40
K17-18-90-62 1.7 188 Боковое 90° 62° 1 – 40
K27-18-00-62 2.7 186 Прямое 0° 62° 1 – 40
K27-18-15-80 2.7 186 Скошенное 15° 80° 1 – 40
K27-18-90-62 2.7 188 Боковое 90° 62° 1 – 40
