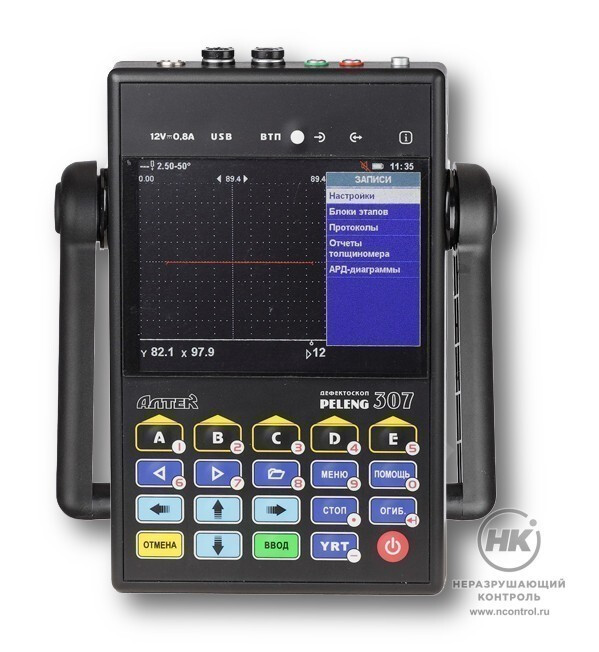

Ультразвуковой дефектоскоп УД3-307ВД

Ультразвуковой дефектоскоп УД3-307ВД предназначен для поиска дефектов в изделиях из металлов, сплавов и неметаллов. Представляет информацию в виде А-развертки, W-развертки и В-развертки.

Работает с отечественными и зарубежными преобразователями. Выпускается в универсальной версии, а также в версиях для нефтегазового комплекса, нефтехимического- теплоэнергетического оборудования, для подъёмно-транспортного оборудования, для объектов атомных станций и судостроения.

80 дБ
Глубина ВРЧ

Обобщённые АРД-диаграммы

Дефектоскоп использует обобщенные АРД-диаграммы для:

1. Настройки на выявление дефектов заданного эквивалентного размера.
2. Автоматического определения эквивалентного размера выявленного дефекта.
3. Автоматического расчёта временной регулировки чувствительности или криволинейного порога.

Ультразвуковой толщиномер

УД3-307ВД работает в режиме толщиномера. Измерения ведутся по первому донному сигналу или по двум донным сигналам контролируемого сечения. А-развертка позволяет вести измерения в сложных случаях: большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие. Разрешающая способность — до 0,01 мм. Минимальная измеряемая толщина — 0,8 мм. Отчёты об измерении выдаются в виде таблицы.

Вихретоковый дефектоскоп

Дефектоскоп позволяет проводить вихретоковый контроль. С его помощью можно выявлять поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности

  • информация представляется в виде бегущей развёртки или комплексной плоскости;
  • автоматическая остановка развертки при удалении преобразователя от объекта контроля;
  • динамический и статический режимы контроля;
  • режим учета кривизны поверхности изделия при расчете координат дефекта;
  • режим оценки затухания;
  • слежение за акустическим контактом;
  • две зоны контроля;
  • полуавтоматическая настройка глубиномера и чувствительности;
  • возможность просмотра сигнала в непродетектированном виде;
  • три уровня чувствительности в виде трех разноцветных порогов на экране;
  • слабая зависимость сигнала от наклона преобразователя;
  • дефектоскоп автоматически устанавливает длительность развёртки в зависимости от длительности зоны контроля;
  • специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях;
  • вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой - возможность работы с DAC-кривыми;
  • автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа;
  • автоматическое или ручное измерение характеристик дефекта.

Технические характеристики

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо, зеркальный, зеркально-теневой (ЗТМ)
 Методы вихретокового контроля, реализуемые дефек­то­ско­пом фазовый, амплитудный
 Режимы вихретокового контроля динамический, статический
 Количество ультразвуковых каналов 1
 Количество вихретоковых каналов 1
 Основной индикатор дефектоскопа цветной TFT экран
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор, 2 светодиода на панели дефектоскопа, светодиод на вихретоковом преобразователе
 Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 120
            низкой амплитуды 4,5
 Частота следования зондирующих импульсов УЗК, Гц 20 ... 5000
 Типы разверток: вихретоковый контроль
            в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
            в режиме вихретокового контроля бегущая развертка комплексная плоскость
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
 Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 80
 Дискретность измерения толщины встроенным ультразвуковым толщиномером, мм 0,01
 Глубина (амплитуда) ВРЧ, дБ не более 80
 Используемые вихретоковые преобразователи серии ПН –для магнитных сталей(частота 10…100 кГц)серии ПФ –для немагнитных сталей, титана, алюминия и пр.(частота определяется преобразователем)
 Амплитуда сигнала задающего генератора вихретокового канала, В 0,8;  1,5;  3,4;  8,3
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 32221
 Длительность А-развертки, мкс
            минимальная 1,33
            максимальная 10992
 Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
 Диапазон измерения толщины (для изделий из стали), мм 3 ... 5000
 Диапазон рабочих температур окружающего воздуха, 0С -25 … +50
 Масса, кг, не более: 1,35
 Габаритные размеры, мм, не более: 140x220x42
