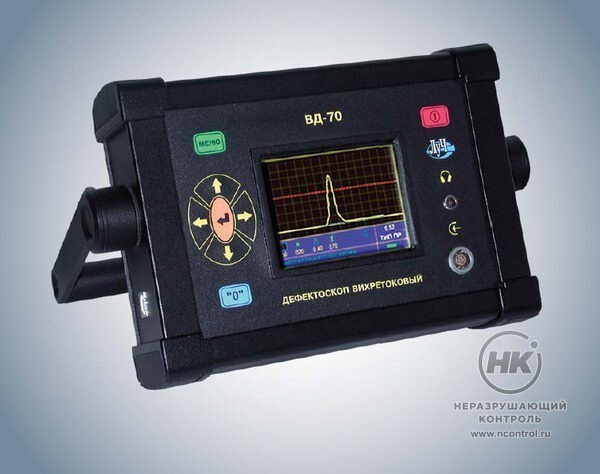

Вихретоковый дефектоскоп ВД-70

ВД-70 – вихретоковый дефектоскоп, использующийся для контроля изделий из ферромагнитных и немагнитных материалов для обнаружения поверхностных и подповерхностных дефектов.

ВД-70 оценивает глубину трещин, определяет их местоположение. ВД-70 выгодно отличается от других дефектоскопов своими особенностями, что позволяет применять вихретоковый дефектоскоп ВД-70 в тяжелых условиях эксплуатации.

8  часов
Время непрерывной
работы



Особенности

  • малые габариты;
  • аккумуляторное питание;
  • широкий ассортимент преобразователей;
  • индикация глубины дефекта в миллиметрах;
  • запоминание до 1000 изображений дефектов;
  • запоминание до 300 программ настроек прибора;
  • контроль грубых и необработанных поверхностей;
  • прочный алюминиевый копус для тяжелых условий эксплуатации;
  • цветной дисплей с высокой разрешающей способностью (320 x 240 точек);
  • порт USB для подключения к персональному компьютеру.

Технические характеристики

Порог чувствительности
 – глубина
 – ширина
 0,3 ± 0,02 мм
 0,05...0,1 мм
Диапазон оценки глубины дефекта от 0,3 до 7 мм
Погрешность оценки глубины дефекта = ±(0,1+0,3х) мм
Возбуждение преобразователя регулируемое вручную
Диапазон регулировки усиления 1...255 ед.
Шаг регулировки усиления 1 ед.
Диапазон рабочих частот 10...250 кГц
Шаг установки частоты 1 кГц
Режим анализа сигнала переменный или постоянный
Скорость сканирования в режиме анализа сигнала:
 – по переменной составляющей
 – по постоянной составляющей
 от 50 до 150 мм/с
 не более 50 мм/с
Автоматическая сигнализация дефекта (АСД) звуковая и визуальная
Размер рабочей части экрана дефектоскопа 71 x 53 мм
Диапазон рабочих температур -10...+50 °С
Электропитание:
 – аккумуляторное
 – сеть переменного тока
 6 В
 220 В 50 Гц
Время непрерывной работы не менее 8 час
Степень защиты корпуса IP63
Габариты не более 195 x 145 x 55 мм
Масса с аккумулятором не более 2.5 кг
