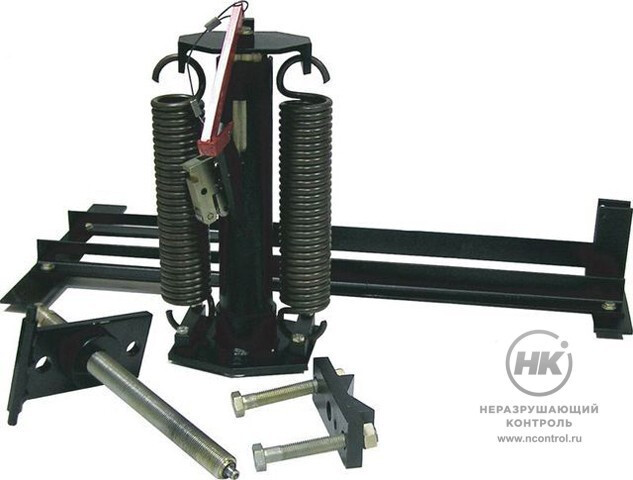

Устройство дистанционного прокола кабеля УМПК

Устройство механического дистанционного прокола кабеля УМПК редназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от 0,4 до 10 кВ.

Используют устройство перед разрезкой кабеля путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю с целью предотвращения возможности поражения персонала электрическим током и электрической дугой. Устройством УМПК можно производить прокол силовых кабелей различных типов с наружным диаметром от 25 мм до 70 мм, сечением до 240 ммна глубину не менее 0,6 диаметра кабеля.

Действие устройства основано на использовании суммарной энергии растянутых пружин, которая составляет не менее 500 дж.

500  дж
Суммарная энергия растянутых пружин

Комплектация

  • устройство УМПК;
  • чека;
  • малая чека с пломбой;
  • приспособление для взвода пружин;



  • изолированная рукоятка изменяемой длины для взвода чеки;
  • штырь заземления.

Технические характеристики

Суммарная энергия растянутых пружин не менее 500 дж

Габаритные размер

—не взведенное состояние
—взведенное состояние

450х170х170 мм
670х170х170 мм
Расчетная масса устройства 42 кг
