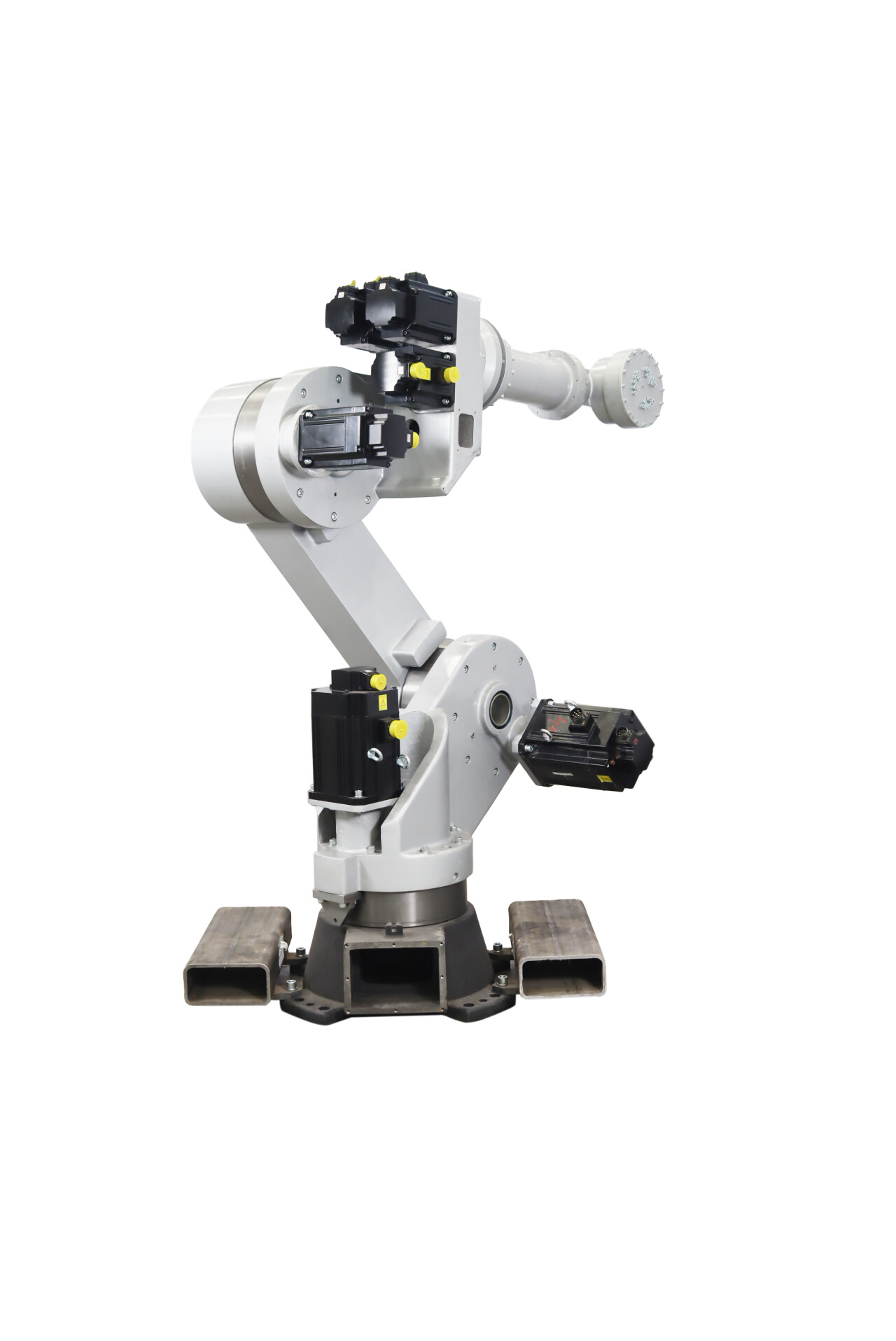

Робот-манипулятор промышленный 6-осевой RR-60-2100

Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №1] Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №2] Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №3] Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №4] Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №5]

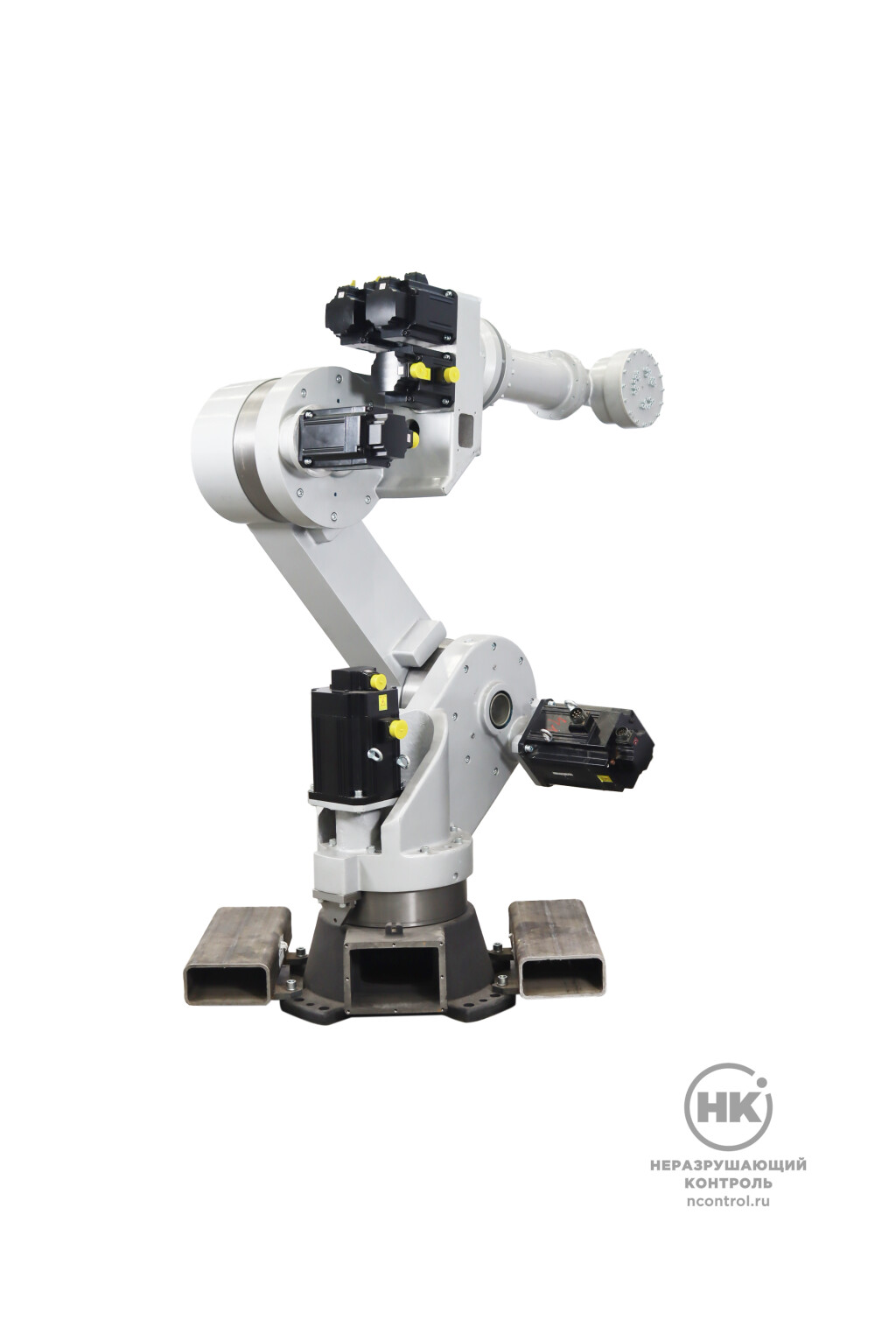

Робот-манипулятор промышленный 6-осевой RR-60-2100 [фото №1]
0 ₽
По запросу
Добавить в корзину
Купить

Шестиосевой промышленный робот-манипулятор RusRobot RR-60-2100 предназначен для перемещения объектов в пространстве, позиционирования оборудования и автоматизации повторяющихся производственных операций. Может применяться в составе роботизированных комплексов неразрушающего контроля для автоматизации перемещения и позиционирования изделий, контрольного оборудования и датчиков.

RusRobot RR-60-2100 оснащён шестью осями перемещения, которые позволяют рабочему органу свободно менять положение и ориентацию в пространстве. Это даёт возможность выполнять сложные траектории и работать с изделиями различной формы.

Робот может встраиваться в автоматизированные производственные линии и работать совместно со станками с ЧПУ и другим оборудованием. Заданный цикл операций можно повторять для каждого изделия, сохраняя одинаковую последовательность движений.

В неразрушающем контроле робот может использоваться для автоматизации операций, связанных с позиционированием изделия и контрольного оборудования. Например, робот может захватить и переместить изделие, выполнить его кантование, установить в заданное положение, а затем позиционировать оборудование относительно контролируемой зоны.

Управление осуществляется с помощью программного обеспечения на русском языке. Для обслуживания редукторов предусмотрены тавотницы, обеспечивающие удобную подачу смазки.



6 осей
для автоматизации сложных операций

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Робот-манипулятор выполняет заданную последовательность пространственных перемещений по программе управления. Шесть осей обеспечивают изменение положения и ориентации рабочего органа в пространстве.
При интеграции в комплекс неразрушающего контроля робот может выполнять запрограммированную последовательность операций: захват и перемещение изделия, его позиционирование, перемещение оборудования относительно изделия и повторение заданной траектории контроля. Последовательность операций может воспроизводиться для каждого цикла.

Преимущества

  • Шесть степеней свободы — возможность выполнять сложные пространственные перемещения и позиционирование.
  • Универсальность — робот может использоваться для различных производственных операций и интегрироваться в автоматизированные комплексы.
  • Запрограммированная последовательность перемещений воспроизводит перемещения от цикла к циклу.
  • Русскоязычное программное обеспечение управления
  • Удобное техническое обслуживание — наличие тавотниц для быстрой закачки смазки в редукторы.

Отрасли и типовые задачи

Робот RusRobot RR-60-2100 может применяться в составе автоматизированных производственных и контрольных комплексов в различных отраслях:

  • Неразрушающий контроль: автоматизация перемещения и позиционирования изделий и контрольного оборудования, выполнение повторяемых траекторий при серийном контроле.
  • Машиностроение: обработка и контроль деталей сложной формы, автоматизация перемещения изделий между технологическими операциями.
  • Металлообработка: обслуживание оборудования и автоматизация операций с металлическими изделиями.
  • Кузнечное производство: перемещение и позиционирование заготовок и изделий.
  • Автомобильная промышленность: автоматизация производственных операций и обслуживания оборудования.
  • Серийное производство: выполнение повторяющихся операций по заданной программе с минимизацией ручного участия оператора.

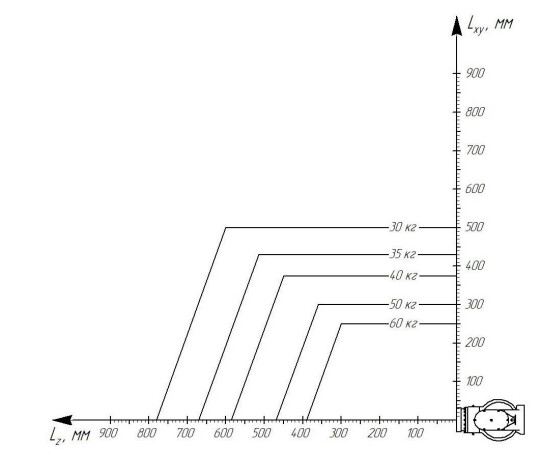

Нагрузочная диаграмма робота

Робот-манипулятор промышленный 6-осевой RR-60-2100 фото 1

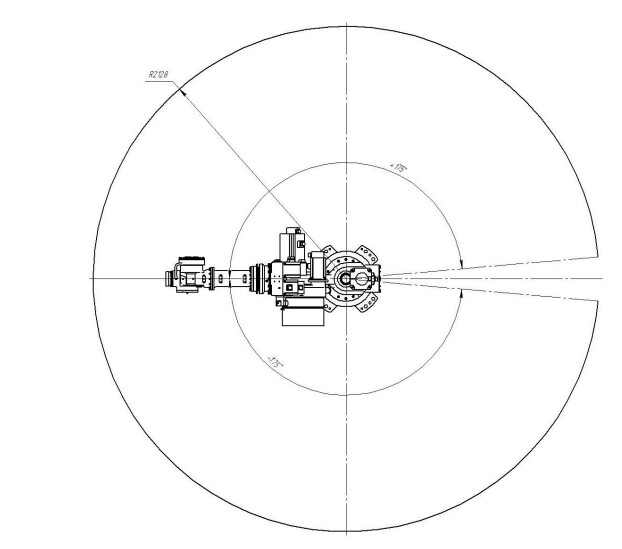

Рабочие зоны

Робот-манипулятор промышленный 6-осевой RR-60-2100 фото 2

Робот-манипулятор промышленный 6-осевой RR-60-2100 фото 3

Комплектация

  • Робот-манипулятор промышленный шестиосевой RusRobot RR-60-2100
  • Контроллер робота
  • Сенсорный пульт управления
  • Комплект кабелей
  • Палец юстировочный

Технические характеристики

Грузоподъемность, кг60
Досягаемость, мм2100
Количество осей, шт6
Скорость вращения осей, об/мин
А1
А2
А3
А4
А5
А6
12
10
15
20
20
35
Диапазоны вращения по осям
А1
А2
А3
А4
А5
А6
±175°
от -150° до +60°
от -205° до +80°
±180°
±100°
±360°
Повторяемость, мм±0,25
Напряжение питания, В380
Частота сети, Гц50
Мощность, кВт9
Масса, кг690
Температура окружающей среды, °С+0 до +45
Относительная влажность воздуха, %постоянно 65 кратковременно 85
Допустимый угол наклона основанияне более 1°
Габаритные размеры в транспортировочном положении, мм1735х1070х190
