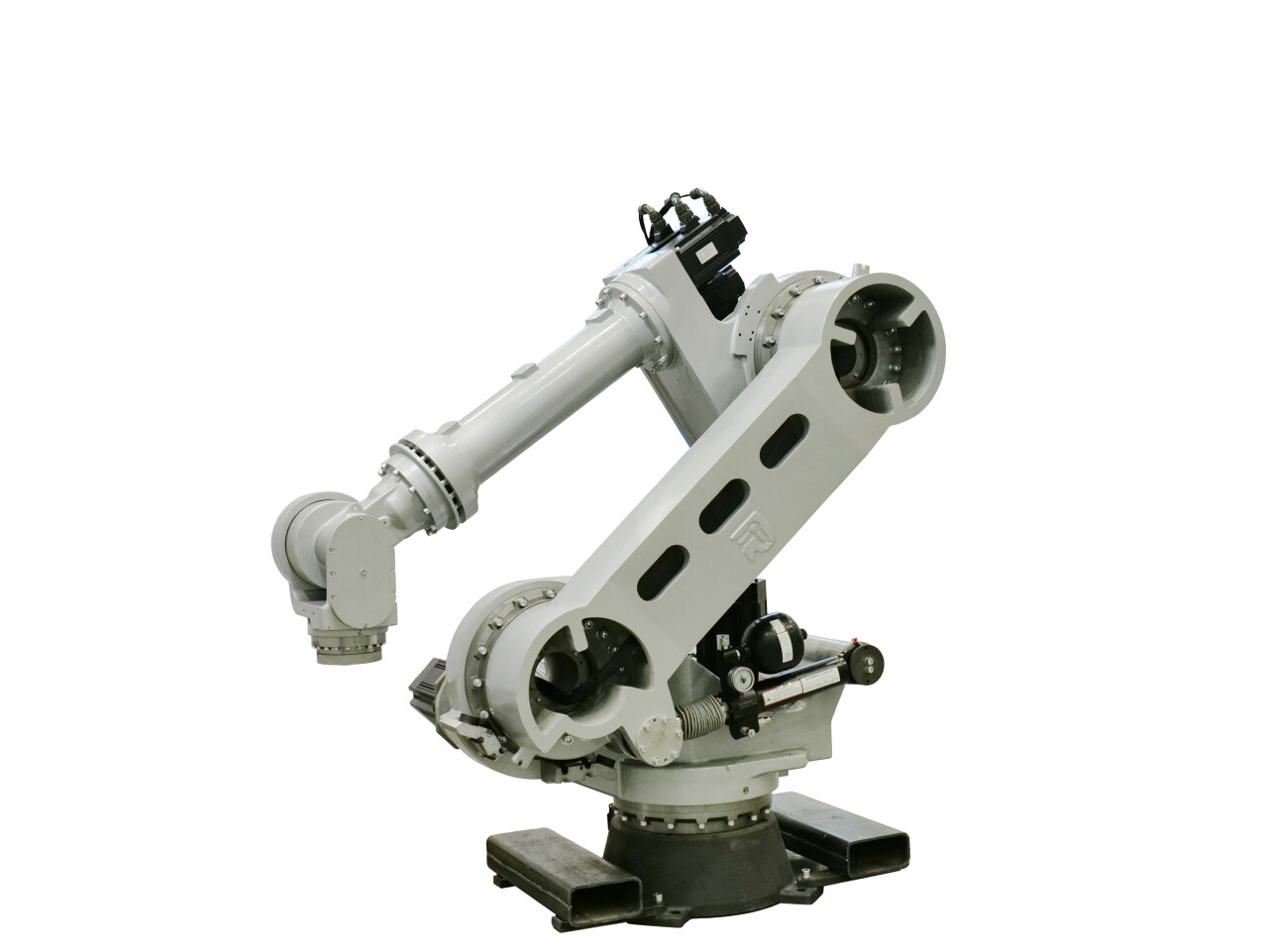

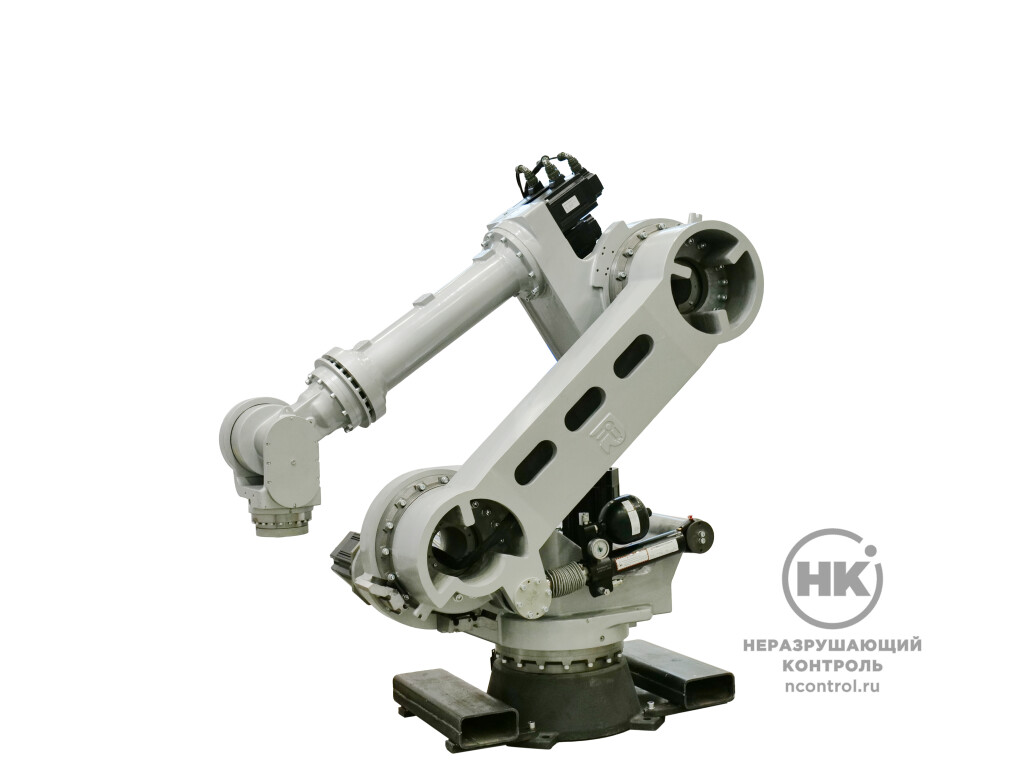

Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge

Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge [фото №1] Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge [фото №2] Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge [фото №3] Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge [фото №4]
Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge [фото №1]
0 ₽
По запросу
Добавить в корзину
Купить

Шестиосевой промышленный робот-манипулятор RusRobot RR-120-2900 Forge предназначен для автоматизации операций с деталями в условиях повышенных температур. Робот рассчитан на работу при температуре до 200 °C и может применяться для загрузки, выгрузки и перемещения нагретых изделий в кузнечном производстве, машиностроении и других промышленных процессах.

RusRobot RR-120-2900 Forge разработан для работы в условиях повышенных температур. Защита от нагрева дополнена принудительным обдувом корпуса воздухом, что позволяет использовать робот при температуре окружающей среды до 200 °C.

Шесть осей обеспечивают необходимую свободу перемещения при работе с деталями и позволяют автоматизировать загрузку и выгрузку изделий. Гидрокомпенсатор веса облегчает работу манипулятора с тяжёлыми объектами.

Робот особенно актуален для производств, в которых изделия поступают на контроль непосредственно после операций обработки и сохраняют повышенную температуру. Автоматизация перемещения позволяет исключить часть ручных операций и организовать стабильную передачу изделий между рабочими зонами.
В неразрушающем контроле робот может применяться для перемещения и позиционирования изделий между технологическими операциями, а также в составе автоматизированных комплексов, где требуется повторяемая подача объекта в зону контроля.

Жаропрочное исполнение позволяет использовать робота там, где применение стандартного промышленного манипулятора ограничено температурой рабочей зоны.



До 200 °C
работа при повышенных температурах окружающей среды

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Работа робота осуществляется по заданной программе. Система управления формирует последовательность движений по шести осям, обеспечивая необходимое положение и ориентацию рабочего органа.В зависимости от задачи робот может захватывать и перемещать объект, устанавливать его в заданное положение, передавать между рабочими зонами или взаимодействовать с автоматизированным оборудованием. Запрограммированная последовательность может повторяться для каждого рабочего цикла.

Преимущества

  • Жаропрочное исполнение — робот адаптирован для применения в производственных зонах с повышенной температурой.
  • Принудительный обдув корпуса создает дополнительное охлаждение робота.
  • Шесть степеней свободы — выполнение сложных пространственных перемещений и позиционирование деталей.
  • Программируемые траектории — воспроизводимое выполнение заданной последовательности операций.
  • Русскоязычное программное обеспечение управления.
  • Удобное техническое обслуживание — тавотницы для быстрой подачи смазки в редукторы.

Отрасли и типовые задачи

RusRobot RR-120-2900 Forge может применяться в составе автоматизированных производственных и контрольных комплексов:

  • Неразрушающий контроль: перемещение и позиционирование нагретых изделий, автоматизированная передача деталей между технологическими операциями и зоной контроля.
  • Кузнечное производство: загрузка и выгрузка раскалённых заготовок и деталей, перемещение между операциями ковки и нагрева.
  • Машиностроение: автоматизация операций с нагретыми металлическими деталями и заготовками.
  • Металлообработка: перемещение деталей между рабочими зонами и автоматизированным оборудованием.
  • Химическая промышленность: автоматизация операций в производственных зонах с повышенной температурой.
  • Серийное производство: повторяемая загрузка, выгрузка и перемещение деталей по заданной программе.

В задачах неразрушающего контроля робот может использоваться как исполнительный элемент автоматизированного комплекса — для перемещения изделия, его позиционирования и передачи между технологическими и контрольными зонами.

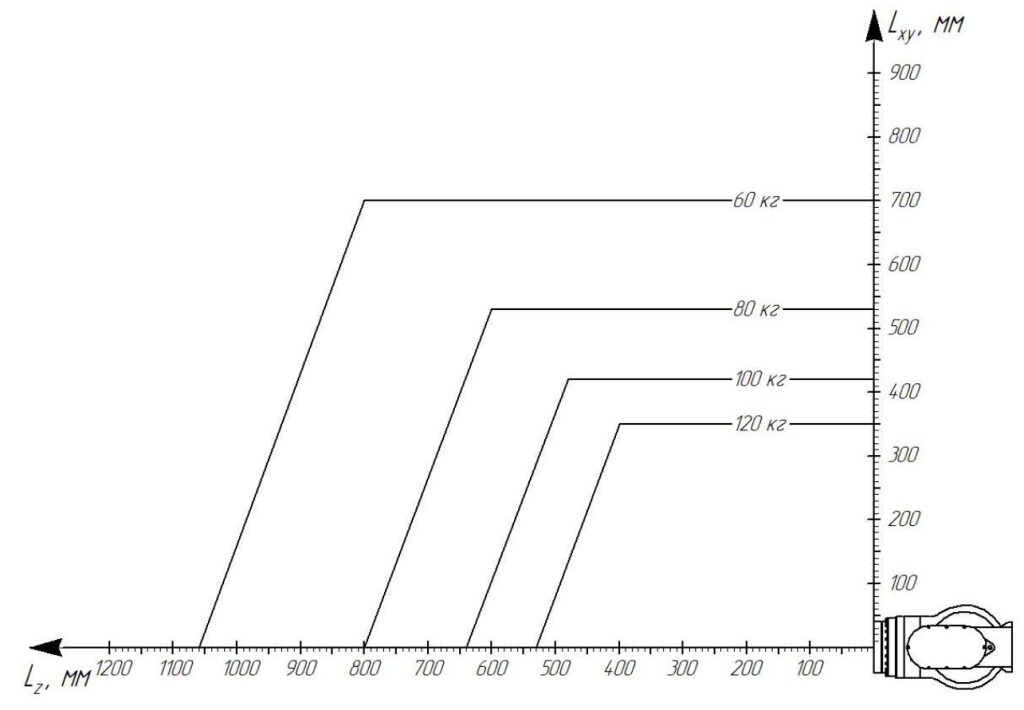

Нагрузочная диаграмма робота

Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge фото 1

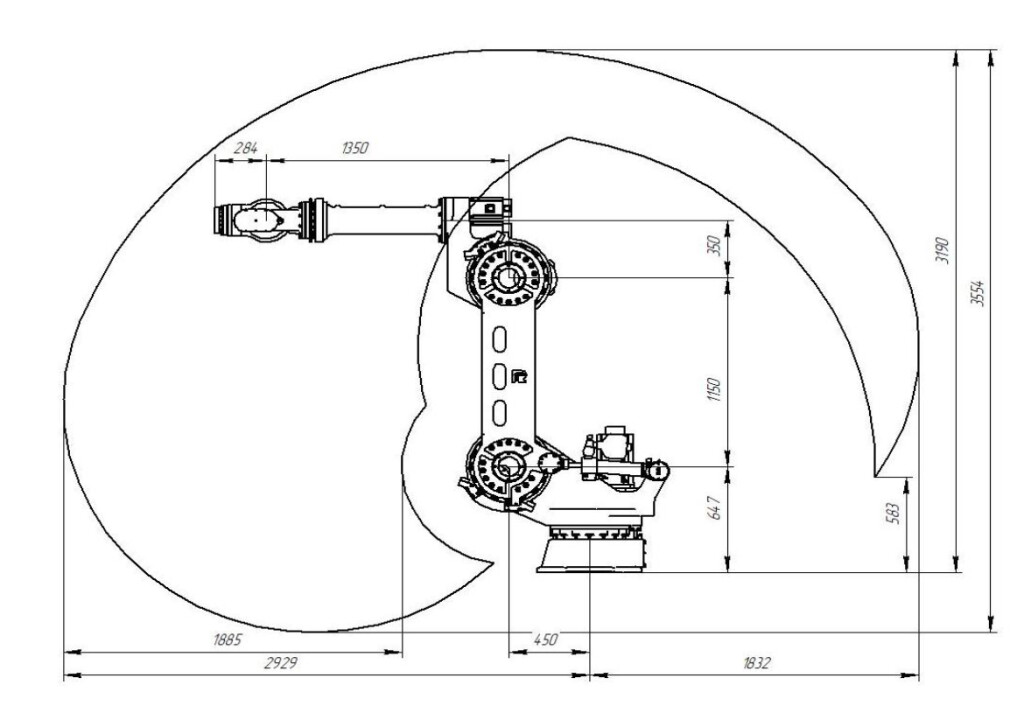

Рабочие зоны

Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge фото 2
Робот-манипулятор промышленный 6-осевой RR-120-2900 Forge фото 3

Комплектация

  • Робот-манипулятор промышленный шестиосевой RusRobot RR-120-2900
  • Контроллер робота
  • Сенсорный пульт управления
  • Комплект кабелей
  • Палец юстировочный

Технические характеристики

RR-120-2900 Forge
Грузоподъемность, кг120
Досягаемость, мм2900
Количество осей, шт6
Скорость вращения осей, об/мин
А1
А2
А3
А4
А5
А6
15
10
10
20
16
35
Диапазоны вращения по осям
А1
А2
А3
А4
А5
А6
±175°
от -50° до +70°
от -150° до +80°
±180°
±105°
±360°
Повторяемость, мм±0,4
Напряжение питания, В380
Частота сети, Гц50
Мощность, кВт18
Давление наддува в корпусе, МПадо 0,03
Расход сжатого воздуха, м3/ч0,1
Масса, кг1200
Температура окружающей среды, °С
в зоне действия 4-6 осей
в остальном объеме
До +200
от +0 до +45
Относительная влажность воздуха, %
постоянно
кратковременно
65
85
Допустимый угол наклона основания не более1°
Габаритные размеры в транспортировочном положении, мм1735х1070х1900
