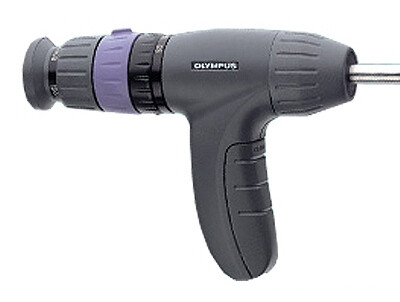

Бороскопы сканирующие 5 серии Olympus

В некоторых случаях (например, при осмотре длинных лопаток или при «круговом» осмотре), требуется передвигать бороскоп вдоль объекта или менять тип прибора. Стандартные бороскопы 5 серии Olympus имеют фиксированное направление обзора и хорошо подходят для осмотра относительно небольших поверхностей. Для полного осмотра необходимо иметь несколько стандартных бороскопов с различными направлениями и углами обзора.

В сканирующих бороскопах 5 серии Olympus используется качающаяся призма в объективной части, которая может изменять направление обзора от 45° до 115° к оси бороскопа (кроме того, рабочая часть вращается вокруг своей оси). В сочетании с величиной «моментального» угла поля зрения объектива (50°), такие приборы позволяют осматривать круговой сектор в 120°, не меняя положения прибора.

до 50 градусов
Поле зрения

В некоторых моделях сканирующих бороскопов применен встроенный оптический трансфокатор для плавной регулировки коэффициента увеличения изображения. Трансфокатор позволяет детально рассмотреть обнаруженный дефект без замены прибора и без дополнительных усилий по компьютерной обработке и т.д.

В конструкции сканирующих бороскопов (в том числе – с трансфокатором) применены те же передовые оптические технологии, что и в бороскопах стандартного ряда. Для обеспечения равномерной подсветки всего обметаемого призмой сектора (120°), сканирующие приборы имеют специальное окно выхода света, состоящее из трех пучков волокон различной ориентации.

до 103 см
Рабочая длина

Некоторые модели бороскопов разработаны специально для контроля проточной части газотурбинных двигателей (ГТД).

Для обеспечения большей универсальности, созданы бороскопы с переменным направлением обзора, каждый из этих Сканирующих бороскопов 5 серии может заменить три и более модели бороскопов стандартного ряда.Сканирующие бороскопы выпускаются с диаметрами 6 мм и 8 мм.

Условия эксплуатации

  • рабочая часть: 0.7…1.7 атм на воздухе, (до 1.7 атм в воде);
  • весь прибор: 0.7…1.06 атм на воздухе.
  • рабочая часть (на воздухе): от -20 до +150°C;
  • весь прибор (на воздухе): от -20 до +50°C;

Стойкость к средам

  • вода;
  • морская вода;
  • бензин;
  • диз. топливо;



  • машинное масло;
  • керосин;
  • жидкости для гидросистем и гидроприводов.

Технические характеристики

Диаметр Рабочая длина Направление обзора Поле зрения
6.0 мм 23, 31, 45 и 77 см Переменное от 45° до 115° 50°
6.0 мм 24, 32, 47 и 62 см   Переменное увеличение с полем от 50° до 25°
8.0 мм 23, 33, 43, 53, 63, 83 и 103 см   50°
8.0 мм 24, 44 и 64 см   20° - с большим увеличением
8.0 мм 24, 34, 44, 54 и 64 см   Переменное увеличение с полем от 50° до 25°
