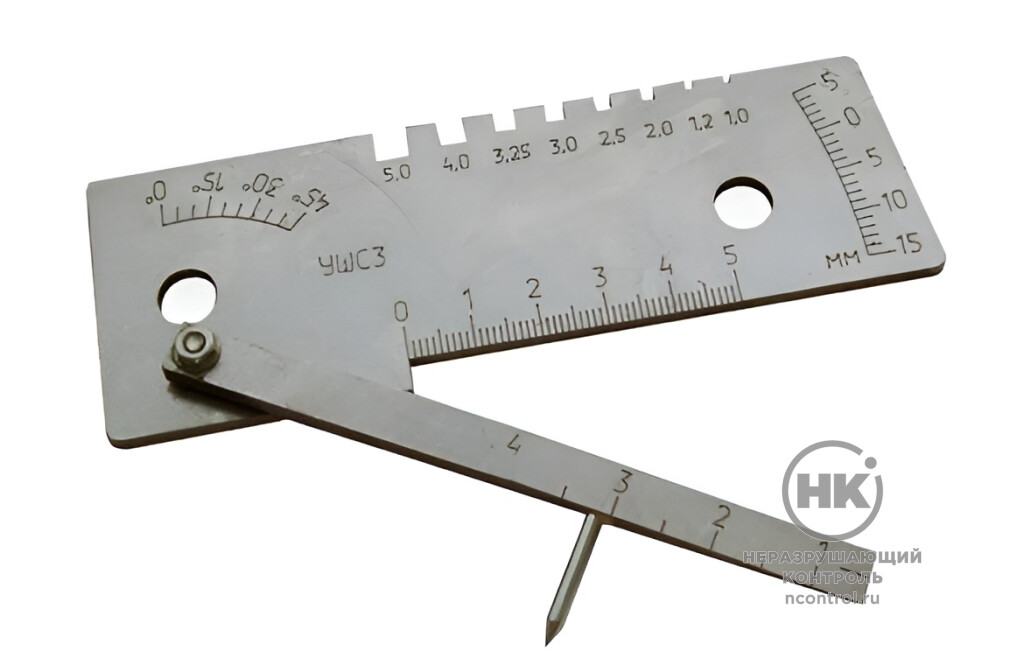

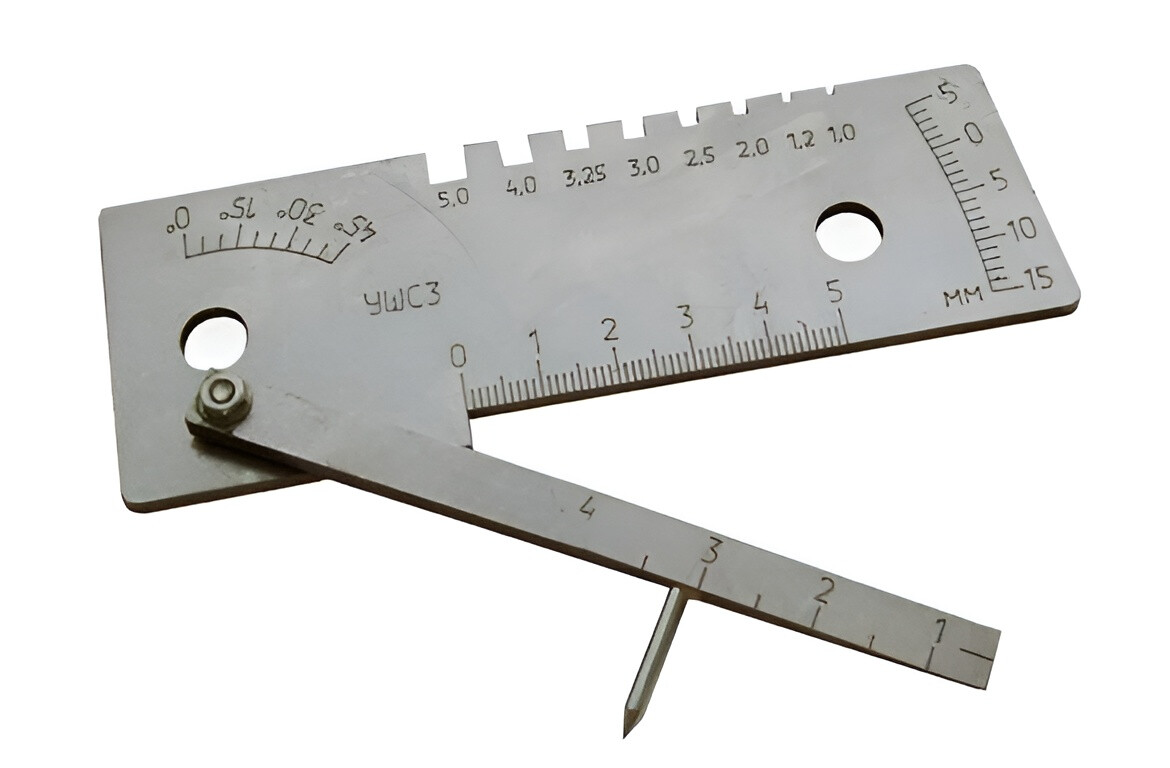

Универсальный шаблон сварщика УШС-3

Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб.

Применяется для контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле. Используется в комплекте ВИК.

0 – 50  мм
Диапазон контроля ширины сварного шва

Технические характеристики

Диапазон контроля глубины раковин на поверхности трубы, мм 0 – 15
Диапазон контроля глубины выбоин на торце трубы, мм 0 – 15
Диапазон контроля углов скоса кромок труб, град. 0 – 45
Диапазон контроля величины притупления, мм 0 – 50
Диапазон контроля величины зазора, мм 0 – 4
Контроль превышения кромок при сборке, мм 0 – 15
Контролируемые значения диаметров сварочной проволоки, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0
Диапазон контроля глубины разделки стыка до корневого слоя, мм 0 – 5
Диапазон контроля превышения кромок после сварки, мм 0 – 15
Диапазон контроля ширины сварного шва, мм 0 – 50
Диапазон контроля высоты усиления сварного шва, мм 0 – 5
Габаритные размеры, мм 127х45х10
Масса, кг 0,15
