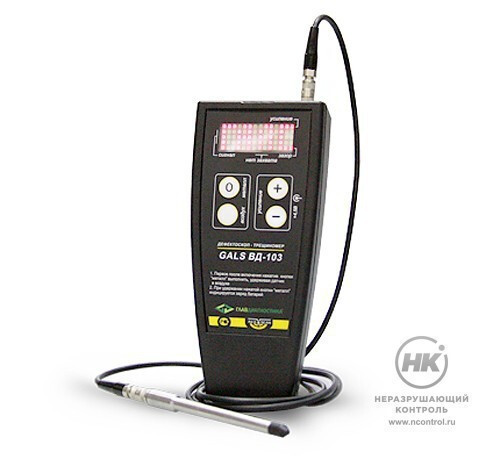

Вихретоковый дефектоскоп «ГАЛС ВД-103»

Вихретоковый дефектоскоп «ГАЛС ВД-103» предназначен для выявления и оценки размеров трещин и коррозийных поражений в металлах с удельной электропроводностью от 0,5 до 60 МСм/м, в том числе ферромагнитных.

Прибор имеет режим «комплексная плоскость» при подключении к персональному компьютеру через USB-интерфейс для настройки параметров прибора: величин зазора, усиления, фильтра низких и высоких частот, угла фазы. Есть возможность сохранения этих данных в энергонезависимой памяти прибора.

С дефектоскопом «ГАЛС ВД-103» используются малогабаритные преобразователи карандашного типа с износостойким наконечником. Прибор выявляет дефекты под слоем любого диэлектрического покрытия
и/или ржавчины толщиной до 500 мкм. Области применения дефектоскопа «ГАЛС ВД-103»: авиационная и космическая промышленность, судостроение и судоремонт, машиностроение, коммунальное хозяйство.

20  часов
Время непрерывной
работы

Особенности

  • возможность использования различных типов вихретоковых преобразователей, в т. ч. для решения нетиповых задач;
  • возможность замены преобразователей без подстройки к электронному блоку;
  • отстройка в широком диапазоне от влияния мешающих факторов;
  • дружественный интерфейс «включи и работай»;



  • возможность оценки толщины покрытия и/или ржавчины в режиме «комплексная плоскость»;
  • световая и многотональная звуковая сигнализация обнаружения дефекта;
  • автоматическая настройка на материал объекта;
  • ручная настройка чувствительности;

Комплектация

  • электронный блок дефектоскопа с элементами питания, тип АА, 2 шт.;
  • вихретоковый преобразователь ГАЛС-1;
  • кабель соединения преобразователь-дефектоскоп;
  • свидетельство о поверке;
  • паспорт;



  • экспресс-образец для проверки работоспособности прибора;
  • наушник для звуковой сигнализации в зашумлённых помещениях;
  • компакт-диск с документацией и ПО (опция);
  • кабель для подключения к ПК (опция);
  • сумка для транспортировки.

Технические характеристики

Минимальные размеры выявляемых дефектов  ширина 10 мкм, глубина 100 мкм, длина 1500 – 2000 мкм
Шероховатость тестируемой поверхности не более Rz80
Рабочая частота 2 000 кГц
Питание 2 аккумулятора либо батарейки АА
Время непрерывной работы от одного комплекта батарей не менее 20 часов
Диапазон рабочих температур от -10 до +55 °С
Габариты преобразователя Ø 6×115 мм
Габариты электронного блока 35×60×140 мм
Масса 0,3 кг
