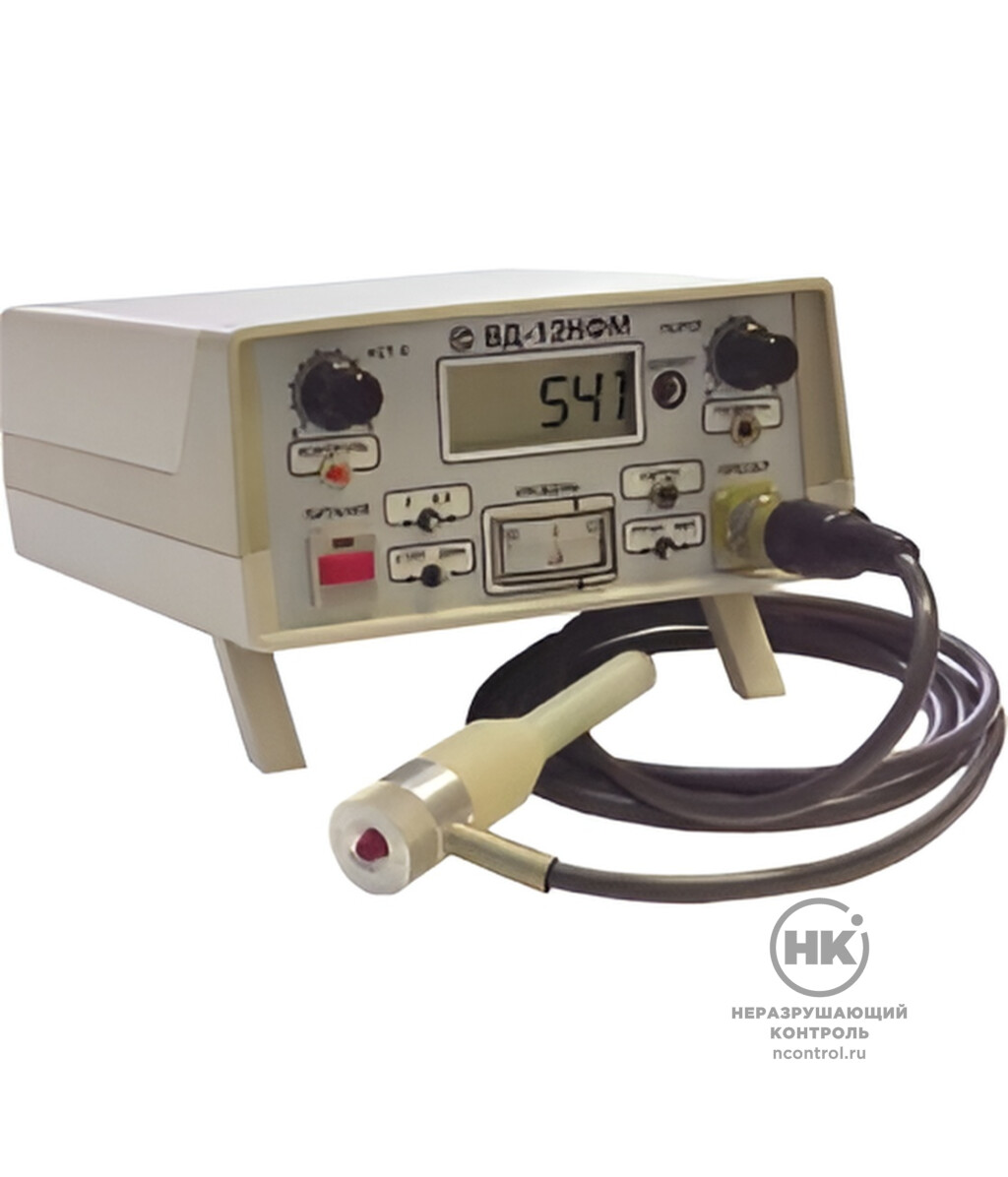

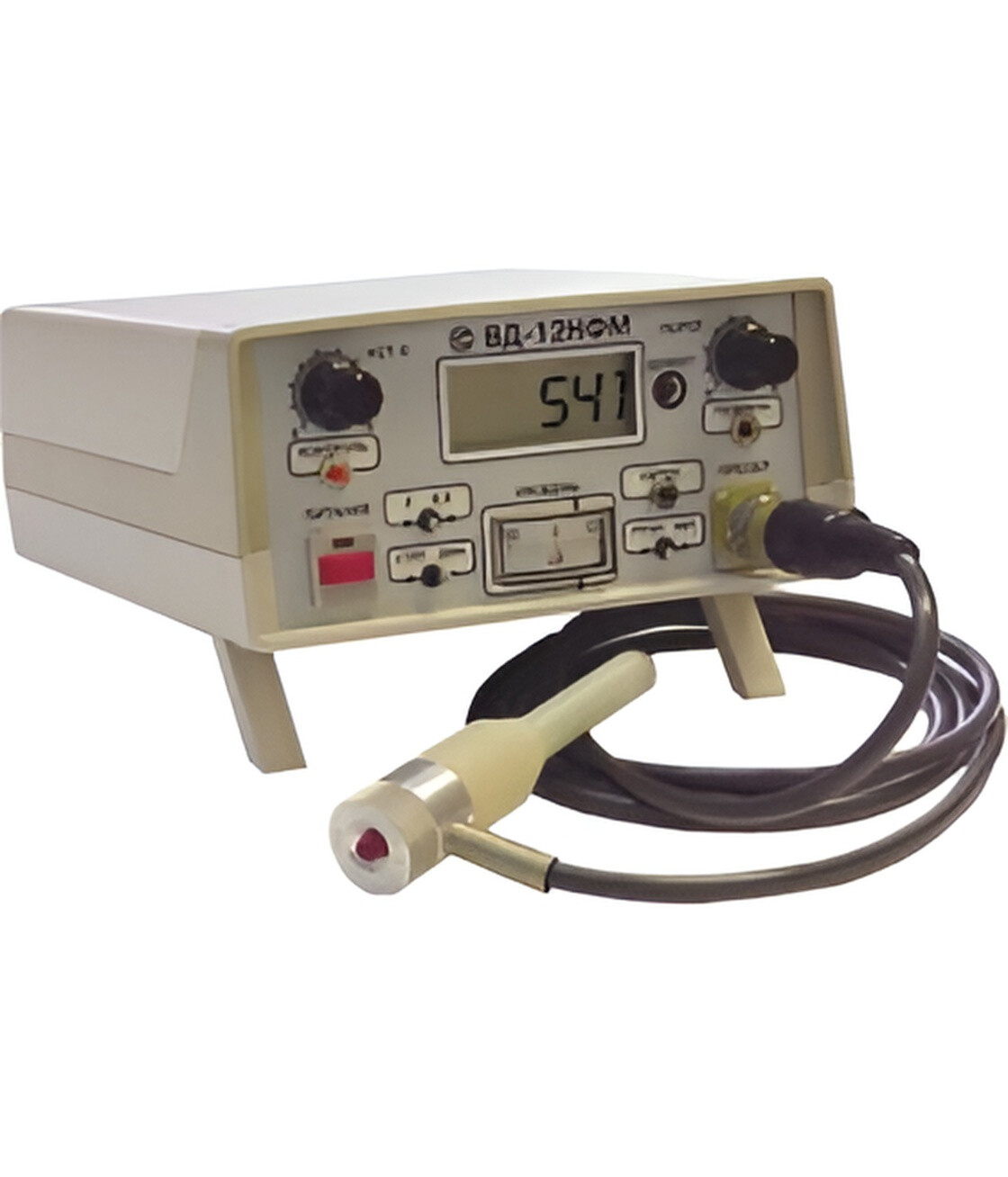

Дефектоскоп вихретоковый ВД-12НФМ

Обнаружение поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.

Назначение

Дефектоскоп ВД 12НФМ может быть использован для контроля изделий из алюминиевых и латунных сплавов. Может применяться в различных отраслях промышленности.

8  часов
Время непрерывной
работы

Особенности

  • контроль необработанных литых деталей;
  • высокая чувствительность при значительной шероховатости поверхности;
  • световая и звуковая индикации при обнаружении дефекта;
  • автономный источник питания;
  • метрологическое обеспечение по стандартному образцу;
  • простота и надежность в эксплуатации;
  • оценка глубины дефекта.

Технические характеристики

Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):
Материал образца Порог чувствительности, мм
Ферромагнитный При шероховатости поверхности не более Rа 1,25 Rz 320
Глубина ИД 0,5±0,05 3,0±0,1
Ширина ИД 0,05...0,15 0,1...0,3
Немагнитный При шероховатости поверхности, не более Ra 1,25 Rz 160
Глубина ИД 0,5±0,05 1,5±0,1
Ширина ИД 0,05...0,15 0,05...0,15

Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм, угле отклонения преобразователя от нормали к контролируемой поверхности 30º и на расстоянии от края изделия не менее, мм:

для преобразователя Иа5.125.002 – 4
для преобразователя Иа5.125.006 – 1
для преобразователя Иа5.125.006-01 – 1

Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:

Материал изделия Максимальный рабочий зазор, мм для преобразователя
  Иа5.125.006-тип 1 Иа5.125.002-тип 2 Иа5.125.006-01-тип 3
Ферромагнитный 0,5 3
Немагнитный 0,2


Технические характеристики электронного блока

Электропитание автономное от 4 аккумуляторов типа АА
от сети 220В 50Гц (изготавл.по отдельному заказу)
Продолжительность непрерывной работы, ч., не менее 8
Диапазон рабочих температур, °С от -10 до +40
Относительная важность при температуре +25°С, % 80
Габаритные размеры, мм:
электронного блока (Д х Ш х Г)
преобразователя (диаметр х длина)
190 х 140 х 70
20 х 100
Вес, кг 0,9
