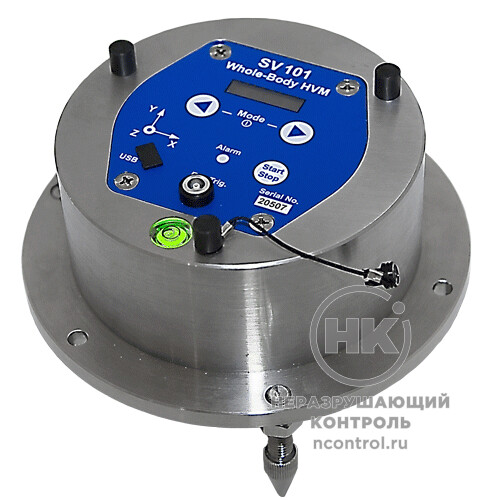

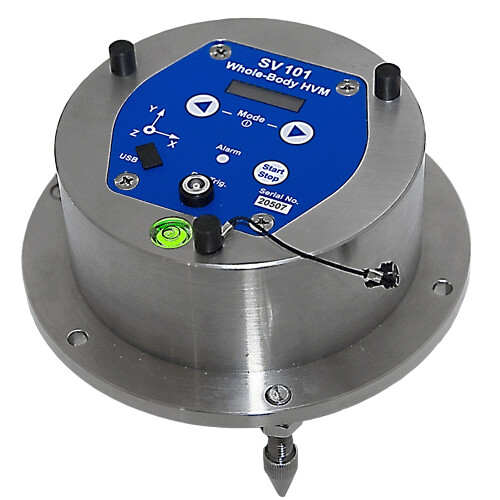

Виброметр SV-101

Прибор предназначен для измерения общей вибрации на фундаментах и перекрытиях производственных и жилых помещений, а также на земле  одновременно по трём осям  X, Y, Z.

Трёхканальный виброметр SV101 может быть использован для одновременного измерения вибрации в трёх взаимно перпендикулярных плоскостях с целью: санитарно-гигиенических измерений вибрации, воздействующей на человека; аттестации рабочих мест в соответствии с Р 2.2.2006-05 «Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда»; испытаний и сертификации источников вибрации.

X,Y,Z  оси
Одновременное измерение по трем осям

Принцип работы

Прибор SV101 — виброметр нового поколения, реализующий концепцию повышения точности и качества измерений за счет исключения из процесса измерения «человеческого фактора» (Дополнительно смотри Бюллетень за ноябрь 2009 Новый подход к измерению вибрации).
Все компоненты прибора SV101: цифровой сигнальный процессор, цепи вторичной обработки сигналов, трёхосевой акселерометр интегрированы в платформу для измерения общей вибрации и расположены в непосредственной близости друг от друга. Такое конструктивное решение позволяет не использовать соединительные кабели между прибором и акселерометром, что повышает надежность прибора и качество результатов измерения.


Технология измерения вибрации LSR

По сути прибор SV101 является аналогом видеокамеры, но в отличии от нее, бесстрастно фиксирует не изображение, а изменение вибрационного воздействия. При измерении вибрации на рабочих местах прибор автоматически определяет присутствие человека с помощью встроенных в него ультразвуковых датчиков. В случае, когда человек покидает рабочее место, прибор приостанавливает измерение и возобновляет его, при возвращении рабочего. Это позволяет выполнять автоматический мониторинг вибрации и хронометраж рабочего времени. Этому способствует реализованная в приборе новейшая технология измерения вибрации LSR (Logger Signal Recording).



Соответствие стандартам

SV101 измеряет вибрацию в соответствии с ГОСТ 31191.1-2004 (ИСО 2631-1:1997) «Измерение вибрации и оценка её воздействия на человека» и требованиями Санитарных норм 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий». Прибор полностью соответствует требованиям ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерения».

Особенности

  • низкое энергопотребление  и полная автономность работы прибора позволяет выполнять длительные измерения в течение нескольких суток, что зачастую бывает актуально при жалобах жильцов на соседнюю стройку, магазин или кинотеатр;
  • все значения могут измеряться с применением частотно-корректирующих фильтров;
  • прибор фиксирует как мгновенные, так и усредняемые энергетические одночисловые параметры вибрации, такие как: PEAK, P-P, MTVV, MAX, RMS, VDV, CRF, VEC, OVL;
  • помимо измерения одночисловых корректированных параметров вибрации прибор выполняет измерение и анализ вибрации в 1/1 октавных полосах частот.
