Ультразвуковые толщиномеры серии Krautkramer DM5Е

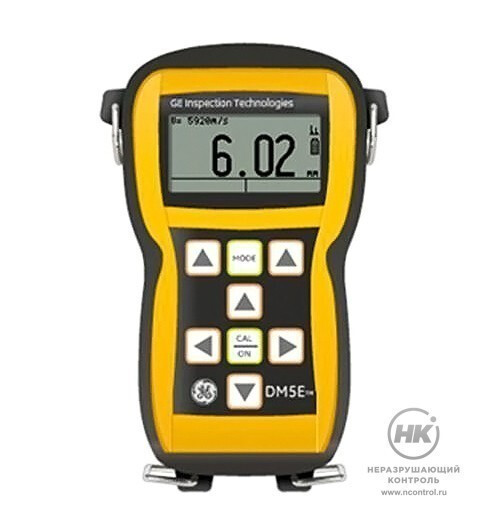

Ультразвуковой толщиномер DM5E измеряет толщины изделий из металлов и неметаллов. Исследует объекты с защитными покрытиями. Диапазон измеряемой толщины: от 0,60 до 508 мм.

Базовую версию толщиномера можно обновить двумя опциями: режимом измерения изделий с защитным покрытием Dual Multi и функцией регистрации данных DL.

Режимы измерений

1. Нормальный режим. Значение толщины индицируется большими цифрами в центре экрана.

2. Mini Scan. Индицируется минимальное значение толщины при прохождении преобразователя по поверхности стенки  изделия;

3. Maxi Scan. Индицируется максимальное значение толщины;

4. DIFF/RR%. Измеренное значение сравнивается с номинальным значением толщины, заранее определяемым  пользователем, разность двух значений отображается в %;

5. B-Scan. Графическое отображение минимальных толщин. В-развертка строится по измерению и записи 1 точки в секунду.

60 часов
Время работы
от батарей

Работа с ПЭП

  • высокотемпературный ПЭП 5 МГц работает в диапазоне температур от -10 до +204 °C;
  • карандашный преобразователь 7.5 MГц для тонких материалов;



  • стандартный преобразователь 5 МГц для выполнения общих задач измерений;
  • 2 МГц для больших глубин проницания.

Комплектация

  • толщиномер DM5E;
  • руководство пользователя;
  • гарантийный талон;
  • ПО для передачи и анализа данных на персональном компьютере;
  • транспортировочный кейс.

Технические характеристики

Метод измерения ультразвуковой эхо-импульсный
Диапазон измерений зависит от преобразователя и материала, 0,60 мм – 508 мм от зондирующего импульса до 1-го донного эхо-сигнала; 2.00 мм – 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм
Разрешение измерений 0.01 мм по умолчанию, выборочный 0.01, 0.1 мм
Скорость звука 0.508 – 18.699 мм/мс
Разрешение скорости в материале 1 м/с
Единицы измерения дюймы, мм
Калибровка по одной точке, по двум точкам, на образце и в воздухе
Генератор импульсов импульс возбуждения: остроконечный, напряжение 120 В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц
Приёмник ширина полосы прозвучивания 500 кГц – 12 МГц (-3дБ)
Дисплей ЖК-индикатор высокого разрешения, 64×128 пикс. 53.0×27.0 мм с подсветкой и настройкой контрастности
Частота обновления 4 Гц или 8 Гц, выбираемая пользователем, 24 Гц скорость в режиме сканирования
Индикация значений толщины NORMAL (нормальный режим) — 5 цифр, высота 10.6 мм,
В-SCAN (В-развёртка) — 5 цифр, высота 2.55 мм
Индикация последнего результата жирные или полые цифры означают, соответственно, наличие или отсутсвие акустического контакта
Заводские настройки 9 стандартных настроек для преобразователей
Настройки АСД мин. и макс. значения диапазон 0.25 – 508 мм жирные и полые цифры при запуске и нарушении порогов АСД
Питание 2 батареи типа АА
Продолжительность работы от батарей примерно 60 ч
Типы отключения по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия
Языки английский, немецкий, французский, испанский, итальянский, русский, японский и китайский
Устройства ввода/вывода преобразователь: двойной Lemo 00,
выход на ПК: Mini-USB
Температуры рабочая температура: -10…+50 °С,
температура хранения: -20…+60 °С
Память данных 50 000 значений в сеточных файлах, до 50 000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite
Масса 223 г, с батареями
Габариты 138×32×75 мм
