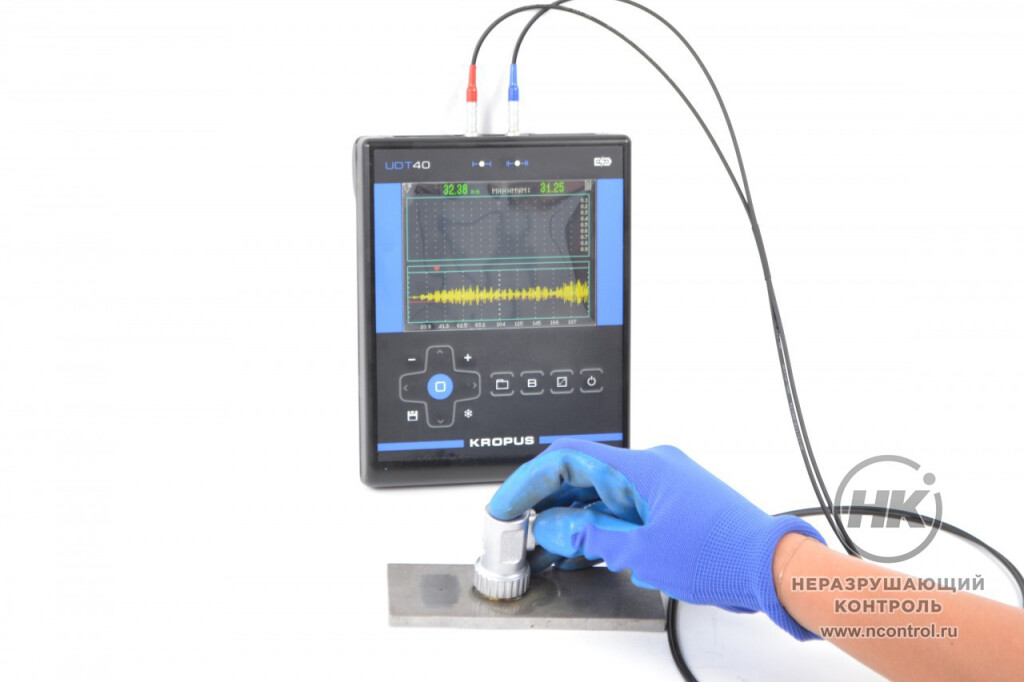

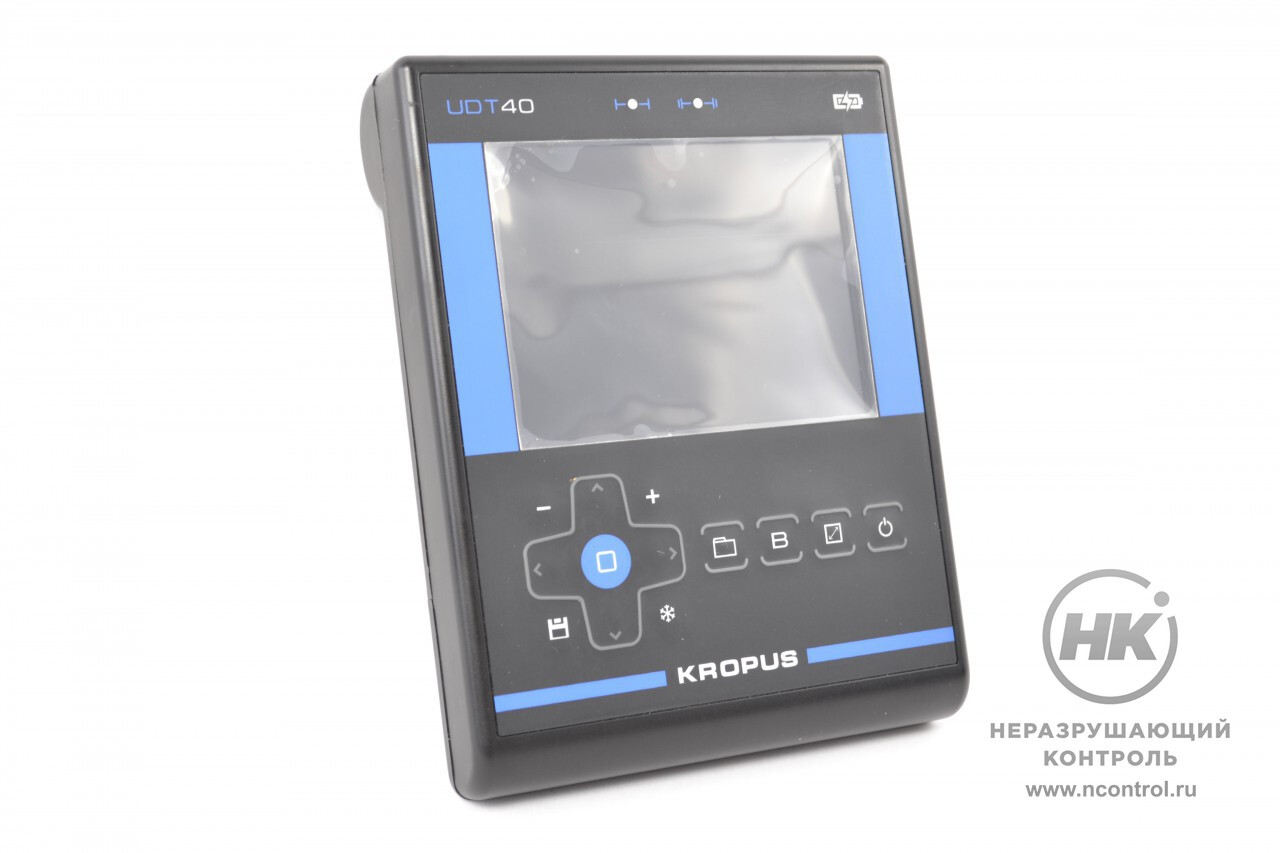

Ультразвуковой толщиномер УДТ-40

Ультразвуковой толщиномер УДТ-40 измеряет толщины изделий из металла, пластика
и композитных материалов. Диапазон измеряемых толщин: от 0 до 400 мм по стали. Работает с совмещенными и раздельно-совмещенными преобразователями с частотами от 0,5 до 15 МГц.

Толщиномер ведёт высокоточные измерения времени по переходу через «ноль». Измеряет время между сигналами «эхо-эхо». Исследует толщины металла под покрытиями. Позволяет вести ЭМА контроль.

А-скан исключает удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия.

УДТ-40 внесён в Госреестр средств измерений Российской Федерации.

12 часов
Время работы
от аккумуляторов

Особенности

  • сочетание с УЗ и ЭМА преобразователями;
  • память конфигураций на все параметры
    прибора и преобразователя;
  • «заморозка» А-сигнала;
  • фиксирование минимального
    значения толщины;
  • коррекция V-образности р/с преобразователей.

Комплектация

  • электронный блок УДТ-40 со встроенным Li-ion аккумулятором;
  • блок питания сетевой 15В / 220В;
  • кабель 2Lemo00-2Lemo00 1,5м;
  • преобразователь ультразвуковой П112-5-12/2;
  • преобразователь ультразвуковой П112-10-6/2;
  • образец настроечный;
  • защитный чехол с блендой и креплением на корпусе оператора;
  • кабель USB для связи с ПК;
  • ПО на CD-диске;
  • комплект документации;
  • кейс.

Принадлежности

  • преобразователь ультразвуковой П112-10-4/2;
  • преобразователь ультразвуковой П112-5-6/2.

Технические характеристики

Развертка мин.: 0 - 4 мм, макс.: 0 - 400 мм по стали
Задержка от 0 мкс до 168 мкс
Диапазон скоростей 1 000 - 9 999 м/с
Точность измерений Точность индикации толщины: 0.001, 0.01 или 0.1
Входной импеданс 50 ом / 600 ом
Зондирующий импульс радиочастотный импульс, амплитудой 200 В,  с регулируемой частотой и числом периодов
Демпфер зондирующего импульса 50 ом / 1 000 ом (до 25 ом в совмещенном режиме)
Усилитель УДТ-40 широкополосный 0.5-20 МГц (-6 дБ)
Согласование с ПЭП сторонних производителей да
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование радиосигнал
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Автоматическая сигнализация брака световая и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах
Дисплей цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек,  три настраиваемые цветовые схемы экрана
А-скан есть
В-скан есть
Память 100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс USB
Разъемы УЗ преобразователей Lemo 00
Аккумулятор встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы не менее 12 часов
Внешнее питание внешний блок питания 220 В AC
Потребляемая мощность Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур от -20 до +55 °C
Размер 205 мм x 160 мм x 43 мм
Масса толщиномера УДТ-40 0,87 кг
