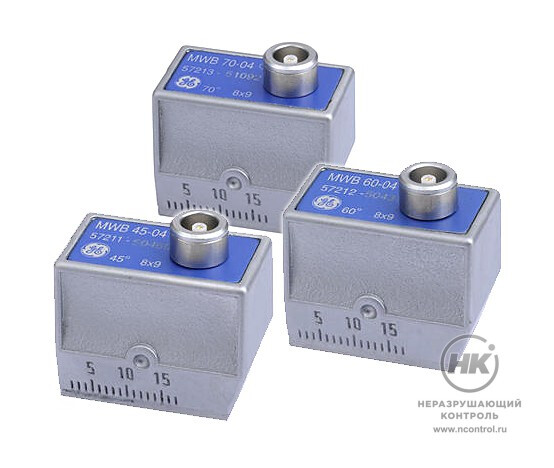

Миниатюрные наклонные совмещённые ПЭП с разъёмом сверху

Миниатюрные наклонные совмещённые ПЭП с разъёмом сверху [фото №1]
Миниатюрные наклонные совмещённые ПЭП с разъёмом сверху [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Миниатюрные наклонные совмещённые преобразователи используются для контроля небольших объектов.Применяются для контроля сварных швов контейнеров, котлов, резервуаров и т.д. Обладают хорошей проникающей способностью в неоднородном материале, например, композитных и литых конструкциях.

Благодаря применению наклонных датчиков возможно исследовать участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

8×9мм
Размер пьезоэлемента

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • поставляются модели с частотой УЗ колебаний 4МГц, углами ввода от 45° до 70°;
  • износостойкие, выполнены валюминиевом корпусе;
  • используются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
MWB 45-О4 4 МГц 8×9 мм 45° 27×15×22 мм
MWB 60-О4 4 МГц 8×9 мм 60° 27×15×22 мм
MWB 70-О4 4 МГц 8×9 мм 70° 27×15×22 мм
