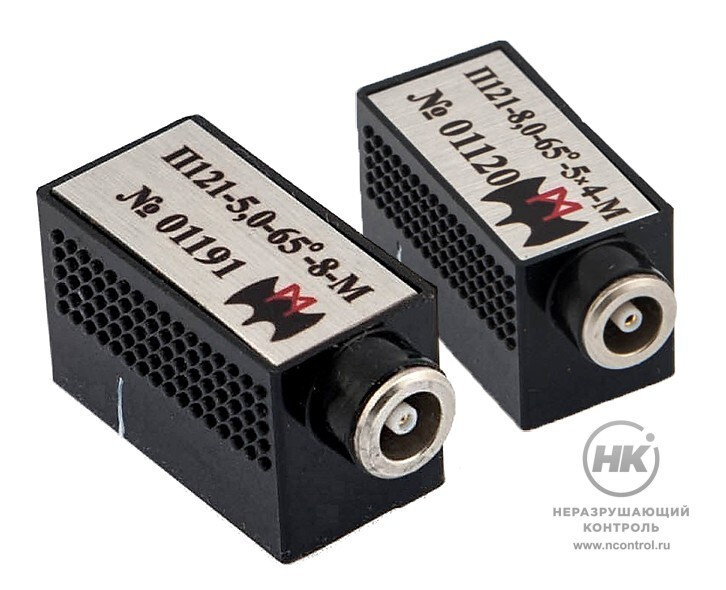

Малогабаритные наклонные совмещённые ПЭП П121

Купить
В избранноеВ избранное
СравнитьСравнить

Малогабаритные наклонные совмещённые ПЭП П121 предназначены для проведения ультразвукового контроля изделий в стеснённых условиях, когда есть ограничения по высоте и длине корпуса ПЭП. Размеры преобразователей 26×14×16 мм.

Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП. Преобразователи широко используются для контроля объектов в тепловой и атомной энергетике.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2. В таблице указана полная ширина диаграммы направленности.

П 121
Тип преобразователя

Документы в PDF

Особенности

  • встроенный согласующий элемент (индуктивность);
  • разъём: LEMO.00;
  • встроенная микросхема памяти содержит тип и номер ПЭП (опция).

Общие характеристики

Наименование преобразователя Размер пьезоэлемента Длительность эхосигнала Габариты
П121 на частоту 5,0 МГц Ø 8 мм 0,7 мкс 26×14×16 мм
П121 на частоту 8,0 МГц 5×4 мм 0,5 мкс 26×14×16 мм

Технические характеристики

Наименование преобразователя Угол ввода в сталь Условная чувствительность по СО-2 Ширина диаграммы направленности Стрела
П121-5,0-40°-8-М 40° 40 дБ 7 мм
П121-5,0-45°-8-М 45° 40 дБ 7 мм
П121-5,0-50°-8-М 50° 39 дБ 7 мм
П121-5,0-55°-8-М 55° 37 дБ 7 мм
П121-5,0-60°-8-М 60° 35 дБ 7 мм
П121-5,0-65°-8-М 65° 33 дБ 7 мм
П121-5,0-70°-8-М 70° 32 дБ 10° 7 мм
П121-8,0-40°-5*4-М 40° 22 дБ 4 мм
П121-8,0-45°-5*4-М 45° 22 дБ 4 мм
П121-8,0-50°-5*4-М 50° 22 дБ 4 мм
П121-8,0-55°-5*4-М 55° 21 дБ 4 мм
П121-8,0-60°-5*4-М 60° 20 дБ 3 мм
П121-8,0-65°-5*4-М 65° 19 дБ 10° 3 мм
П121-8,0-70°-5*4-М 70° 18 дБ 10° 3 мм
