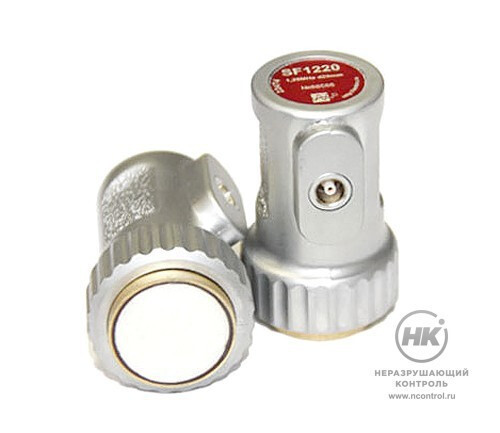

Прямые совмещённые стандартные ПЭП П111

Прямые совмещённые преобразователи в стандартном исполнении предназначены для проведения ультразвукового контроля в обычных условиях.

Преобразователь общего назначения, имеет удобный для удержания в руке корпус. При маркировке используется следующий принцип: первые две цифры — кодировка частоты, вторые две цифры — кодировка размера пьезоэлемента.

П 111
Тип преобразователя

Особенности

  • материал призмы/протектора: оргстекло;
  • тип разъёма: Lemo 00;
  • корпус: литой, из латунного сплава с гальваническим покрытием.

Технические характеристики

Наименование преобразователя Маркировка по ГОСТу Частота Размер пьезоэлемента Габариты
SF1225 П111-1,25-К25 1,25 МГц Ø 25 мм Ø 45×58 мм
SF1220 П111-1,25-К20-АК20 1,25 МГц Ø 20 мм Ø 30×52 мм
SF1820 П111-1,8-К20-АК20 1,8 МГц Ø 20 мм Ø 30×52 мм
SF2520 П111-2,5-К20-АК20 2,5 МГц Ø 20 мм Ø 30×52 мм
SF5020 П111-5-К20-АК20 5 МГц Ø 20 мм Ø 30×52 мм
SF1212 П111-1,25-К12-А-002 1,25 МГц Ø 12 мм Ø 25×44 мм
SF1812 П111-1,8-К12-А-002 1,8 МГц Ø 12 мм Ø 25×44 мм
SF2512 П111-2,5-К12-А-002 2,5 МГц Ø 12 мм Ø 25×44 мм
SF5012 П111-5-К12-А-002 5 МГц Ø 12 мм Ø 25×44 мм
SF5010 П111-5-К10-А-002 5 МГц Ø 10 мм Ø 25×44 мм
SX5006 П111-5-К6-А-002 5 МГц Ø 6 мм Ø 20×35 мм
SX1006 П111-10-К6-А-002 10 МГц Ø 6 мм Ø 20×35 мм
Производитель
Россия
