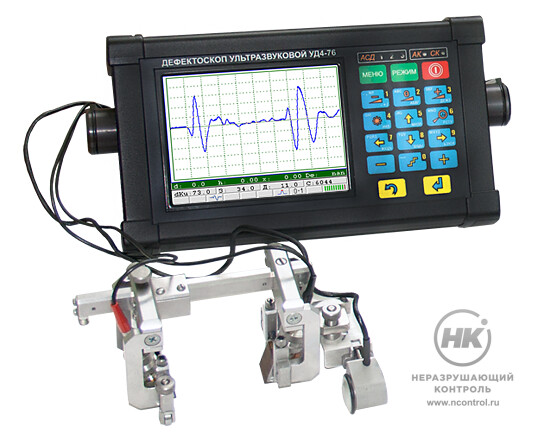

Ультразвуковой дефектоскоп-томограф УД4-76 TOFD-версия

Ультразвуковой дефектоскоп-томограф УД4-76 TOFD-версия предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания.

Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД-диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.

Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации, действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.

Сервисные функции прибора

Наличие двух независимых измерительных стробов с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет: три уровня срабатывания — «браковочный», «контрольный», «поисковый» — обозначенные на экране дефектоскопа красным, синим и зелёным цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов.

Режим TOFD

Основан на измерении времени распространения волн дифрагированных от границ дефекта. Метод TOFD реализуется с помощью двух датчиков, работающих в раздельном режиме. Предназначен для ручного контроля стыковых сварных соединений, плоских поверхностей и труб.

Для обеспечения постоянного расстояния между точками ввода данных преобразователей и ориентации их относительно друг друга используется ручное сканирующее устройство. Также реализована функция обеспечения информации о положении ультразвуковых преобразователей с помощью датчика пути.

Программное обеспечение

«Ультра УДх-7х» — программа, предназначенная для обработки результатов контроля универсального ультразвукового дефектоскопа УД4-76. Служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохранёнными данными на персональном компьютере.

3,5  кг
Вес прибора

Особенности

  • динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
  • полная запись данных и просмотр результатов контроля в виде А-Сканов и РЧ Б-Сканов;
  • возможность создания звуковых комментариев ко всем типам сохраняемых данных;
  • измерение эквивалентных размеров дефектов (АРД-диаграммы);
  • система АСД: 3 трёхцветных светодиода, звуковая сирена;
  • режим «разметка развёртки по отражениям»;
  • работа с различными типами ПЭП;
  • отображение РЧ сигнала;
  • режим SAFT;
  • режим «пик»;
  • использование двух стандартных курсоров или двух гиперболических курсоров;
  • определение типа и размеров дефектов в вертикальной плоскости и плоскости сканирования при использовании гиперболических курсоров;
  • формы отображения информации: А-скан,
    Б-скан, ортогональные виды, карта коррозии;
  • реализация программного обеспечения под различные задачи контроля;
  • режим временной регулировки чувствительности (ВРЧ);
  • различные формы отображения А-сканов;
  • режим амплитудных кривых DAC;
  • подключение датчика пути;
  • поддержка USB.

Технические характеристики

Макс. диапазон 236,22 дюйма
6000 мм
Мин. диапазон 0,039 дюйма
0,5 мм
Скорость в материале от 0,0025 до 0,0375 дюйм/мкс
от 1000 до 15000 м/с
Задержка изображение 472,44 дюйма
12000 мм
Задержка (в призме) (probe delay) от 0 до 100 µs
Частота от 0,4 до 20 МГц
Частота ЗИ от 30 до 1000 Гц
Рабочие режимы А-скан, Б-скан
Усиление от 0 до 100 дБ
Ректификация (детектирование) радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн
Отсечка шумов от 0 до 80 %
Стробы два независимых трёхуровневых измерительных строба;
два дополнительных специальных строба
Режимы измерения пик, фронт
Реконфигурируемые показания в А-скане расстояние по лучу, амплитуда в стробах, координаты залегания дефектов,
Дискретность измерения 0,00039 дюйма
0,1 мм
Сигнализация дефекта (alarm) звуковая, световая, визуальная
Количество настроек 100
Языки и единицы языковое меню: английский, русский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ
Связь с ПЭВМ USB-порт
Батарея аккумуляторная Hi-MH, 12 В, 2500 мА/ч
Время работы от батареи не менее 8 часов
Питание от сети переменного тока переменный ток однофазная сеть, 230 вольт, 50 Гц
Экран цветной TFT
Размер экрана 4,33×3,346 дюймов
110×85 мм
Разрешение экрана 320×240 пикс
Размер А-скана, W×H 320×200 пикс
Габаритные размеры 9,72×5,79×3,15 дюймов
247×147×80 мм
Вес 7,717 фунтов
3,5 кг
Рабочая температура от -15 до +122 ºF
от -30 до +50 °С
Защита от воздействия окружающей среды IP 65 по ГОСТ 14254
