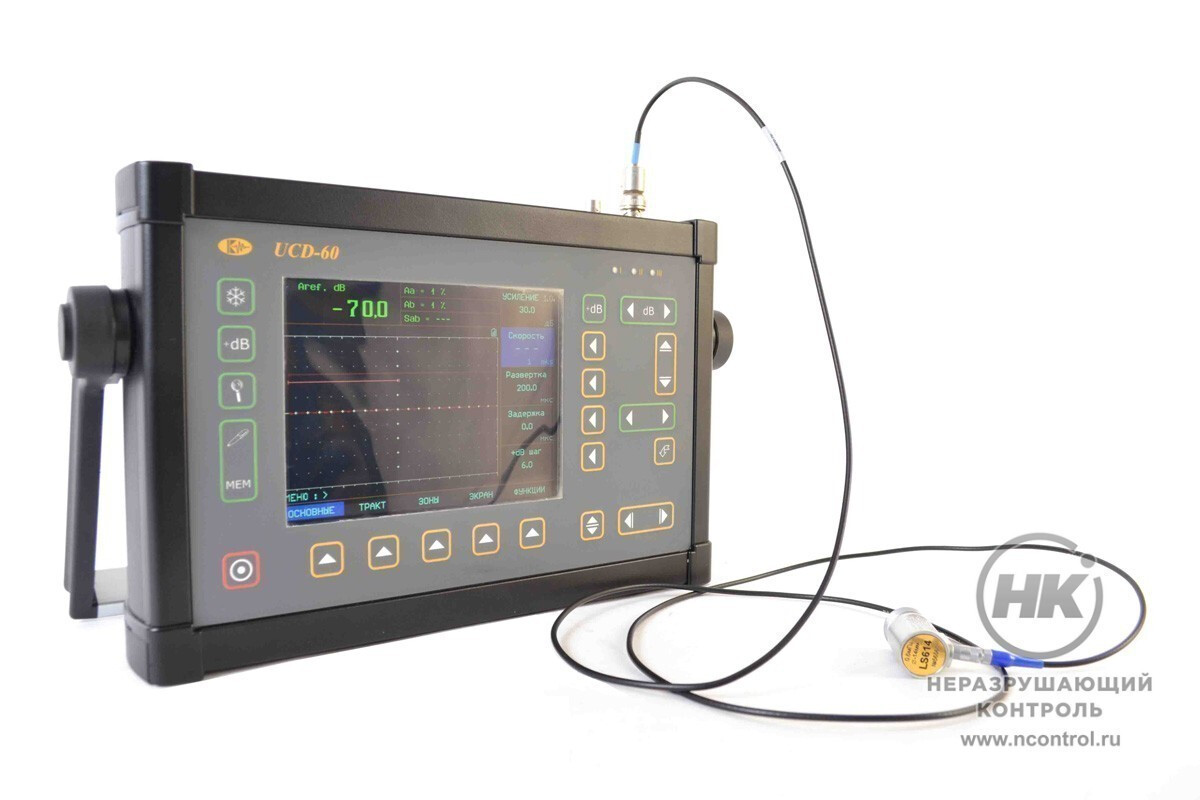

Ультразвуковой дефектоскоп УСД-60Н

Низкочастотный ультразвуковой дефектоскоп УСД-60Н предназначен для поиска дефектов в изделиях из металлов, пластмасс и композитов. Выводит сигналы
в виде А- и В-сканов.

На базе дефектоскопа можно строить специализированные версии. В том числе многоканальные приборы с коммутатором до 32-х каналов или автоматизированные комплексы контроля качества композитных материалов, совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Дефектоскоп УСД-60Н внесён в Государственный реестр средств измерений под №34808-10 и допущен к использованию в Российской Федерации.

7  часов
Время работы
аккумулятора

Особенности

  • зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
  • Б-скан для более удобной визуализации контроля;
  • генератор с регулируемым числом периодов возбуждения;
  • опция С-скана;
  • возможность подключения датчика оборотов
    или пути;
  • отображения сигналов в недектированном режиме;
  • измерение спектра сигнала.

Технические характеристики

Развёртка мин.: 0 - 16 мкс макс.: 0 - 6 000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Скорость от 100 до 10 000 м/с
Задержка от 0 до 5 900 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка в призме 0 - 1 000 мкс с шагом 0,01 / 0,1/ 1 и 10 мкс
Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2 500 кГц  и длительностью  до 32-х периодов
Частота повторений ЗИ 15 или 30 Гц
Усилитель широкополосный 0.02-2,5 МГц (-6 дБ)с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)

диапазон до 60 дБ, 12 дб / мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Автоматическая регулировка усиления (АРУ) есть
Встроенное программное обеспечение для контроля цилиндрических изделий есть
Подключение датчика оборотов есть
Измерение амплитуды

в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала,
Дисплей Цветной, TFT 640 × 480 точек 130 х 100 мм
А-сигнал 480 × 300 точек в стандартном режиме
Память 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс RS232 / Ethernet
Разъемы преобразователей 2 СР-50
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание дефектоскопа
Диапазон рабочих температур дефектоскопа
блок питания 220 В AC
от -25 C до +55 C
Размер 210 мм x 340 мм x 75 мм
Масса дефектоскопа 4 кг с аккумуляторами
