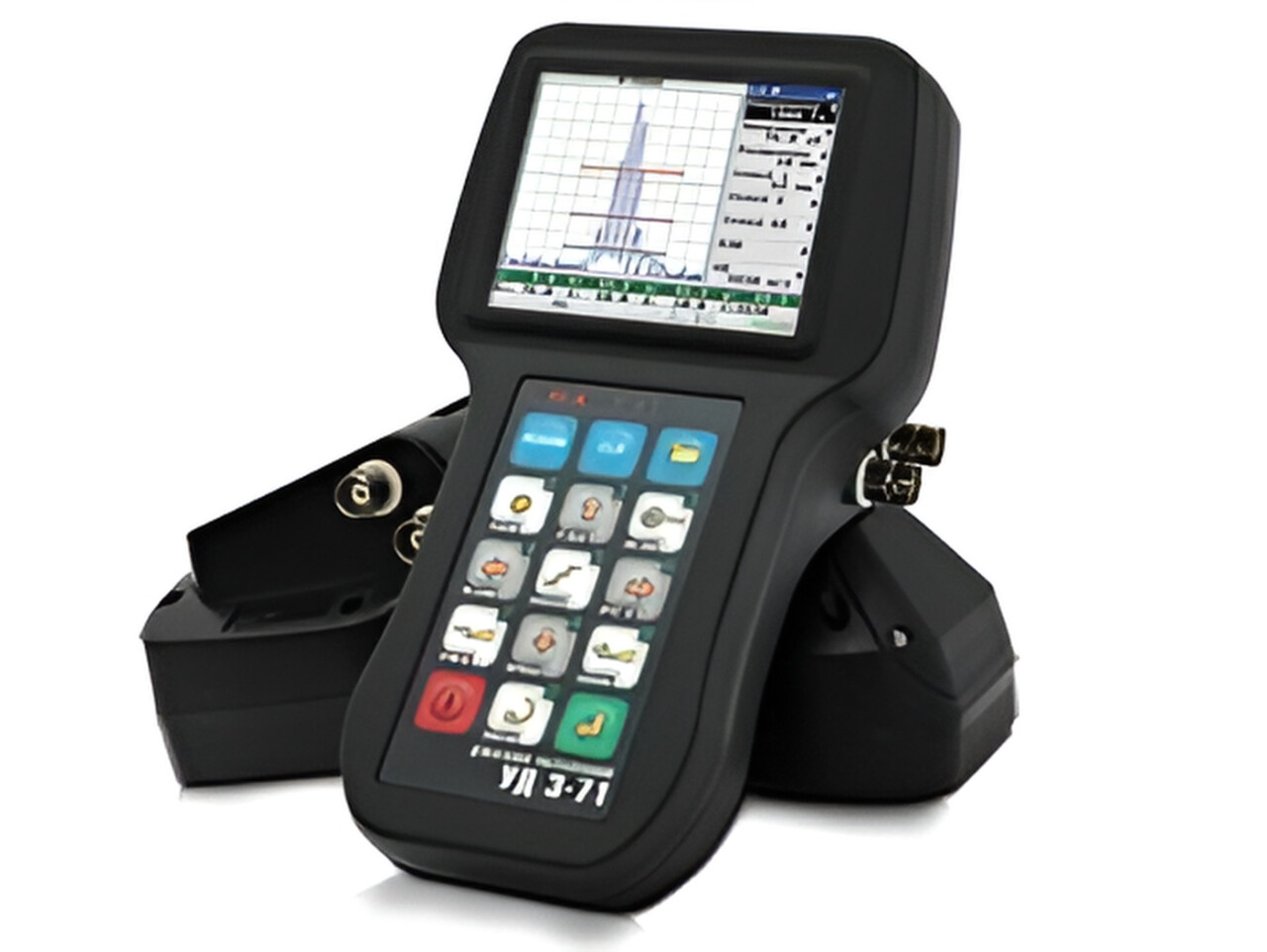

Ультразвуковой дефектоскоп УД3-71

Ультразвуковой дефектоскоп УД3-71 предназначен для поиска дефектов в сварных, паяных, болтовых, клёпаных соединениях. а также в изделиях из металлов и полуфабрикатов. Диапазон измерений глубины залегания дефектов по стали: от 0,5 до 6 000 мм.

УД3-71 измеряет тольщины изделий, глубины и координаты залегания дефектов, отношения амплитуд сигналов, отраженных от дефектов. Измеряет эквивалентные размеров дефектов. Оценивает скорость распространения ультразвуковых колебаний в материалах.

Дефектоскоп сохраняет работоспособность при контроле материалов и изделий со скоростями распространения УЗК в диапазоне от 1 000 м/с до 15 000 м/с. Шероховатость поверхности контролируемого изделия в зоне акустического контакта с преобразователем Rz не более 320 мкм.

12  часов
Время непрерывной
работы

Функционал

Дефектоскоп УД3-71 отображает двухполупериодный сигнал, положительную, отрицательную полуволны и радиосигнал. Записывает А- и Б-Скан, АРД диаграммы. Калибрует ПЭП при помощи встроенных программ калибровки.

УД3-71 оснащён двумя независимыми стробами с автоматической световой и трехуровневой звуковой сигнализацией дефекта в каждом из них. Режим «Стоп кадр» помогает при изучении и документировании А-скана изображения. А режим «Пик» при поиске мелких дефектов в условиях нестабильного акустического контакта.

Временная регулировка чувствительности помогает выравнивать эхо-сигналы по амплитуде, например, для компенсации затухания ультразвука в объекте контроля.

Автоматическое регулирование усиления поддерживает необходимые уровни сигнала в процессе сканирования.

Особенности

  • развертки типа А-скан и В-скан;
  • набор функций регулировки усиления,
    в том числе АРУ, ВРЧ;
  • интерфейс автоматической калибровки параметров ПЭП и объектов контроля;
  • несколько режимов работы с АРД диаграммами;
  • два независимых трехуровневых измерительных строба;
  • возможность контроля акустического контакта;
  • система АСД по всем уровням стробов;
  • усовершенствованный режим пиковой кривой;
  • режим наложения текущего сигнала на зафиксированный ранее;
  • построение DAC кривых;
  • динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров.

Комплектация

  • УД3-71;
  • пьезоэлектрические преобразователи;
  • кабель соединительный: ПЭП / электронный блок;
  • кабель соединительный: ПЭВМ / электронный блок;
  • устройство зарядное АЗУ-2М;



  • программное обеспечение;
  • руководство по эксплуатации;
  • чехол;
  • кабель синхронизации;
  • головные телефоны.

Технические характеристики

Ширина полосы пропускания частот ультразвуковых колебаний (УЗК) дефектоскопа от 0,4 до 15 МГц
Возможные устанавливаемые значения частот фильтра: 0,4; 1,25; 1,8; 2,5; 5; 10; 15 МГц
Значения номинальных частот повторения зондирующих импульсов от 100 до 1000 Гц с дискретностью установки 1; 10; 100 Гц
Амплитуда зондирующего импульса генератора дефектоскопа при длительности (8020) нс и длительности фронта менее 20 нс не менее 200 В для режима максимальной амплитуды зондирующего импульса, 20 В для режима минимальной амплитуды
Диапазон изменения коэффициента усиления приемного тракта дефектоскопа от 0 до 80 дБ
Дискретность изменения коэффициента усиления приемного тракта дефектоскопа 0,1; 1,0; 10,0 дБ
Динамический диапазон сигналов, наблюдаемых на экране дефектоскопа не менее 20 дБ
Диапазон контроля наличия дефектов по стали от 0,5 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон измерений глубины залегания дефектов по стали от 0,5 до 6000 мм
Диапазон измерений эквивалентного диаметра отражателя от 0,8 до 20 мм
Диапазон установки скорости распространения УЗК от 1000 до 15000 м/с с дискретностью установки 1; 10; 100; 1000 м/с
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) от 0 до 900 с дискретностью установки 0,1; 1,0; 10,00
Диапазон установки задержки развертки относительно импульса возбуждения от 0 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон установки длительности задержки измерительного строба от 0,1 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон установки порога АСД (высоты уровней измерительного строба):
— браковочный уровень (красный уровень строба) минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
— контрольный уровень (синий уровень строба) минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
— поисковый уровень (зеленый уровень строба) минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
Диапазон установки линейной компенсированной отсечки от 0 до 60 % высоты экрана с дискретностью установки 1 %
Количество запоминаемых программ настройки дефектоскопа не менее 100
Количество запоминаемых изображений развертки (А-Скан изображений) не менее 100
Количество запоминаемых измеренных значений глубины (координат) не менее 150 000
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра) не более 0,720 кг
Габаритные размеры дефектоскопа не более 188×107×78 мм
Размер рабочей части экрана дефектоскопа не менее 71,52×53,64 мм
Электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В
Емкость встроенной аккумуляторной батареи 2500 мА/час
Средняя продолжительность непрерывной работы не менее 12 ч
Степень защиты корпуса IР65 по ГОСТ 14254
