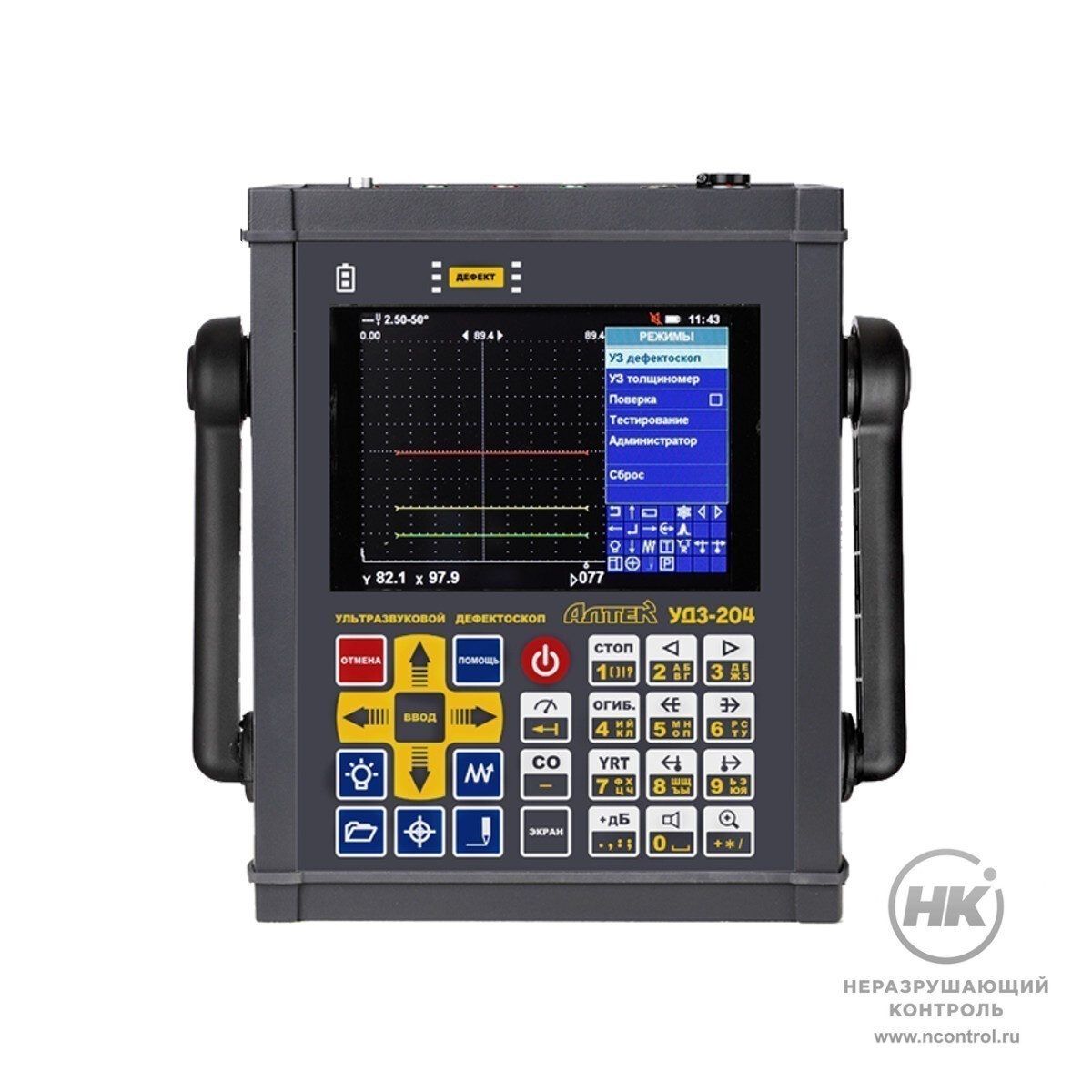

Ультразвуковой дефектоскоп УД3-204

Ультразвуковой дефектоскоп УД3-204 предназначен для контроля изделий из металла. Работает в режиме толщиномера. Выпускается в универсальной версии и в версиях для судостроения, объектов атомных станций, нефтегазового комплекса, нефтехимического- теплоэнергетического и подъёмно-транспортного оборудования оборудования.

Программное обеспечение ADM

УД3-204 оснащён режимом контроля акустического контакта. Режим «АРД» позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь.

7  часов
Время непрерывной работы


Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера.

В УД3-204 есть режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта. А режим учета кривизны поверхности помогает определять координаты дефектов при контроле поперек образующей цилиндра.


Дефектоскоп может вести контроль с одновременной индикацией:

  • текущих изображений А- и W-развертки;
  • текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа;
  • обычного изображения А-развертки и А-развертки в режиме «ЛУПА»;
  • изображения А-разверток с радиосигналом и с детектированным сигналом;
  • текущих изображений А- и В-развертки.

Возможна реализация контроля, основанного на использовании двух ПЭП: эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и др.

Особенности

  • построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам;
  • полуавтоматическая настройка чувствительности дефектоскопа;
  • выбор формы зондирующего импульса;
  • возможность работы в иммерсионном режиме;
  • одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте;
  • режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»;
  • два полных электроакустических канала;
  • текстовое сопровождение;
  • настроек и протоколов контроля;
  • плавная регулировка частоты зондирующего импульса;
  • построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ;
  • три порога для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД.

Комплектация

  • электронный блок;
  • кабель для подключения совмещенных ПЭП;
  • кабель для подключения раздельно-совмещенных ПЭП;
  • переходники для подключения ПЭП с разъемом СР-50;
  • зарядное устройство – сетевой адаптер;
  • кабель для подключения прибора к ПЭВМ;
  • наушники;



  • программное обеспечение для ПЭВМ и база данных;
  • ПЭП: П111–2,5–K12; П111–10–П6; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П112–5–12/2;
  • чехол;
  • сумка;
  • кейс;
  • руководство по эксплуатации;
  • паспорт.

Технические характеристики

Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо-, зеркальный, зеркально-теневой (ЗТМ)
Количество каналов приемо-возбудителя 2 (полностью идентичных)
Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0
Частота следования зондирующих импульсов, Гц 25 … 5000
Диапазон регулировки усиления (чувствительности), дБ 0 … 120 (с шагом 1)
Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° 0 … 80 (с шагом 1)
Количество задаваемых точек для одной характеристики ВРЧ, не более 64
Количество элементов отображения на экране 640×480
Режимы вывода информации на экран двухоконный; полноэкранный
Типы разверток А‑развертка:
текущая; в режиме "ЛУПА";
в режиме "ОГИБАЮЩАЯ";
в режиме "СТОП-КАДР" из сохраненного в памяти протокола;
текущая и из сохраненного в памяти протокола (наложенное изображение);
W-развертка (режим "ХОД ЛУЧЕЙ");
В-развертка;
Диапазон изменения длительности А-развертки, мкс 1 ... 8188
Диапазон изменения задержки А-развертки, мкс 0 … 10 (с шагом 0,1)
10 … 8188 (с шагом 1)
Дополнительные индикаторы дефектоскопа (АСД) встроенный звуковой индикатор;
головные телефоны;
два трехцветных индикатора "ДЕФЕКТ"
Количество стробов (зон временной селекции (ВС) 1 или 2
Регулировка начала и конца зоны ВС, мкс 0 … 10 (с шагом 0,1)
10 ... 8188 (с шагом 1)
Количество порогов в зонах ВС для
            эхо-метода 3
         ЗТМ и теневого метода 1
Величина порога АСД на экране, % высоты А‑развертки 5 … 95 (с шагом 1)
Диапазон измерения времени распространения УЗК, мкс 10 ... 8188
Диапазон изменения углов ввода УЗК, град 0 … 90 (с шагом 1)
Диапазон изменения скорости распространения УЗК, м/с 300 … 30000 (с шагом 1)
Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм 1 … 3000
Диапазон измерения толщины (для изделий из стали), мм 0,4 … 3000
Разрешающая способность измерения толщины, мм 0,01
Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб 32
Интерфейс дефектоскопа и внешней ПЭВМ USB
Тип аккумуляторной батареи LiIon
Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее 7
Время полного заряда аккумуляторной батареи, ч, не более 5
Масса, кг, не более:
         блока электронного (БЭ) 2,65
            сетевого адаптера 0,3
Габаритные размеры, мм, не более:
         БЭ (без ручки для переноски) 235×190×60
            сетевого адаптера 60×119×34
