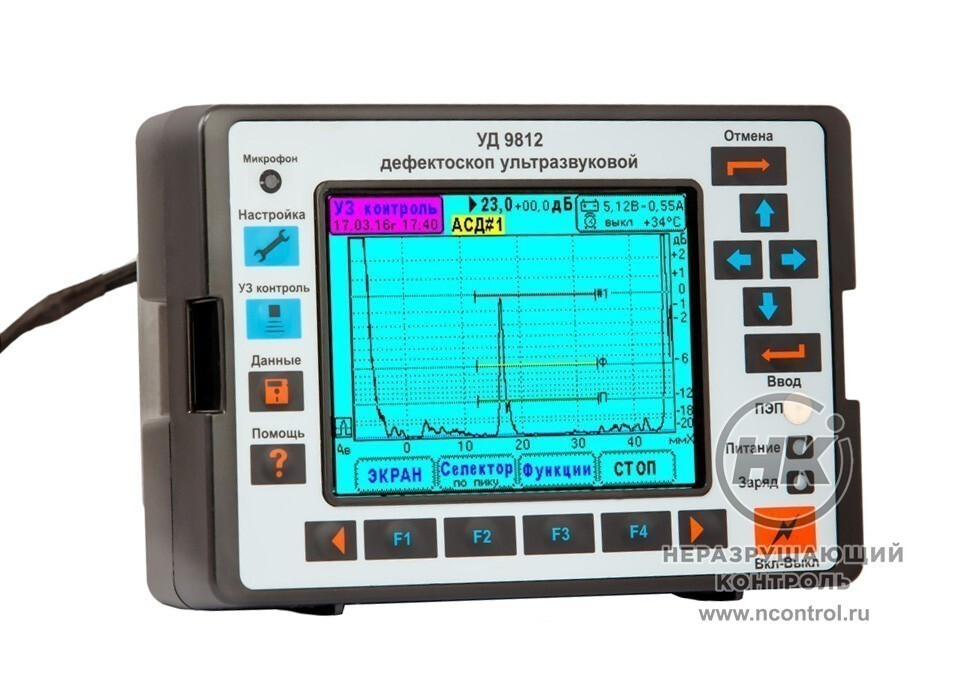

Ультразвуковой дефектоскоп УД 9812 «Уралец»



Ультразвуковой дефектоскоп УД9812 «Уралец» предназначен для контроля изделий из металла и пластмасс, толщиной от 0,5 мм до 600 см. Прибор измеряет время задержки ультразвуковых сигналов, координаты и размеры дефекта, а также отношения амплитуд сигналов от дефектов по ГОСТ Р 55724-2013.

Дефектоскоп УД9812 позволяет наблюдать высокочастотные ультразвуковые сигналы и измерять их параметры. Измеряет затухание и скорость звука.

В приборе реализован режим измерения задержки ВЧ сигнала методом перехода через ноль. Этот режим используется в ультразвуковых толщиномерах. Измерение параметров задержки эхосигналов производится по фронту, по пику и по переходу через ноль Также имеется возможность определения частоты эхосигнала.

Работа с преобразователями

Электрический тракт поддерживает работу с ультразвуковыми преобразователями с частотой от 0,6 до 12 МГц. Преобразователи, поставляемые в комплекте с дефектоскопом, содержат встроенную микросхему памяти. В ней записан тип, номер и параметры ПЭП. Дополнительно информация о преобразователе записывается в данные настройки и в данные результатов контроля.

УД9812 «Уралец» работает зарубежными преобразователями фирм Krautkramer, Panametrics, Sonatestи.

0,6  –12  МГц
Частота поддерживаемых
ПЭП

Приёмник акустических сигналов

В приёмнике акустических сигналов установлены цифровые фильтры реального времени. Они формируют амплитудно-частотную характеристику приёмника. Общая производительность фильтров: 7,2 миллиарда операций в секунду. Обработанные сигналы отличаются низким уровнем шумов.

Соответствие стандартам

УД9812 «Уралец» внесен в Госреестр РФ и республики Казахстан,
а также ведомственный реестр ОАО «Газпром».

Особенности

  • два способа настройки глубиномера: табличный и авторасчет, по СОП с зарубками;
  • два способа настройки ВРЧ: традиционный, по точкам, и теоретический расчет, на основе АРД в дальней зоне;
  • поддержка текстовых и голосовых комментариев к данным контроля;
  • возможность передачи данных прозвучивания в реальном времени;
  • может использоваться в качестве периферийного устройства ЭВМ в системах ультразвукового контроля;
  • приборе сохраняются не картинки экрана, а сами сигналы и параметры дефектоскопа при их получении;
  • цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов;
  • селектор позволяет анализировать параметры эхосигналов на развертке;
  • АСД, ВРЧ, развертка работают независимо;
  • АСД работает эхо или теневым методом;
  • уровни АСД привязаны к чувствительности прибора;
  • два режима отображения сигналов: ВЧ и детектированный;
  • возможность измерения параметров сигнала в режиме стоп-кадра;
  • режим фиксации эхосигнала с наложением текущего сигнала;
  • функция записи огибающей пробега эхосигнала и определения условных размеров;
  • встроенные диктофон, часы, календарь, измеритель температуры, измеритель напряжения и тока аккумулятора.

Комплектация

  Базовый Учебный Стандарт Нефтегазовый
УЗ дефектоскоп УД9812 «Уралец» 1 шт 1 шт 1 шт 1 шт

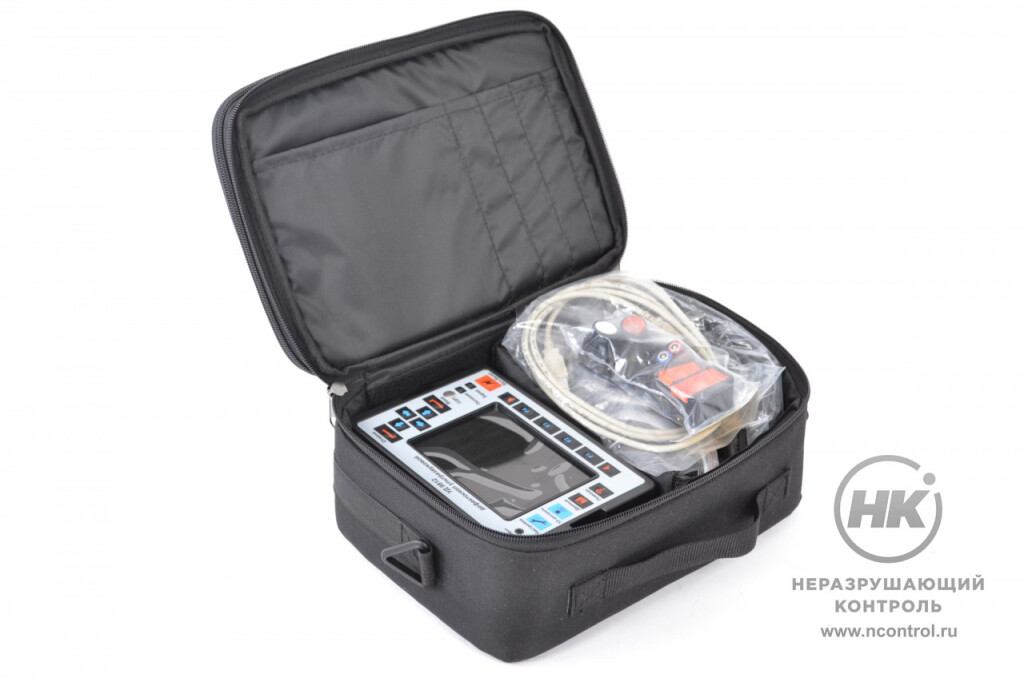

Сумка 1 шт 1 шт 1 шт 1 шт
Источник питания ИП-9414 (с кабелем) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения к ПК (USB, разъемы A-B) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (совмещенный) 1 шт 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (раздельно-совмещенный) 1 шт 1 шт 1 шт 1 шт
Аккумуляторы NiMH, тип D (установлены в прибор) 4 шт 4 шт 4 шт 4 шт
Наушники 1 шт 1 шт 1 шт 1 шт
Ремень 1 шт 1 шт 1 шт 1 шт
Паспорт 1 шт 1 шт 1 шт 1 шт
Руководство по эксплуатации 1 шт 1 шт 1 шт 1 шт
Свидетельство о поверке 1 шт 1 шт 1 шт 1 шт
CD-ROM с техническими документами и программным обеспечением 1 шт 1 шт 1 шт 1 шт
Сумка для переноски 1 шт 1 шт 1 шт 1 шт
Стандартный образец СО-2 - 1 шт 1 шт 1 шт
Стандартный образец СО-3 - 1 шт 1 шт 1 шт
Прямой совмещенный преобразователь П111-2,5-К14 - 1 шт 1 шт 1 шт
Наклонный совмещенный преобразователь П121-2,5-40°-14 - - - 1 шт
Наклонный совмещенный преобразователь П121-2,5-50°-14 - 1 шт 1 шт 1 шт
Наклонный совмещенный преобразователь П121-2,5-65°-14 - - - 1 шт
Прямой совмещенный преобразователь П111-5,0-К8 - - 1 шт 1 шт
Прямой раздельно-совмещенный преобразователь П112-2,5-14 - - 1 шт 1 шт
Прямой раздельно-совмещенный преобразователь П112-5,0-8 - - 1 шт 1 шт
Наклонный совмещенный преобразователь П121-5,0-65°-8 - - 1 шт 1 шт
Наклонный совмещенный преобразователь П121-5,0-70°-8 - - - 1 шт
Теплозащитный кожух - - 1 шт 1 шт



Технические характеристики

Методы ультразвукового контроля эхо-, эхо-теневой, зеркальный, зеркально-теневой
Режим работы Дефектоскоп, толщиномер
Индикатор дефектоскопа цветной матричный дисплей TFT 320*240 точек
Диапазон прозвучивания изделий из стали эхо-методом 1 ÷6 000 мм
Диапазон частот 0,8 - 12 МГц
Диапазон настройки чувствительности 100 дБ
Временная регулировка чувствительности 2 000 точек (диапазон 80 дБ)
Габаритные размеры дефектоскопа 177 × 125 × 85 мм
Вес с аккумулятором 1,5 кг
Диапазон рабочих температур −10° ÷ +45°С. (до −30°С при эксплуатации в теплозащитном кожухе)
Верхнее значение влажности 98% при температуре 35°С.
Климатическое исполнение и категория изделия Т2 по ГОСТ 15150-69
Интерфейс связи с ПК USB 2.0
Память энергонезависимая, 64 МБ
Скорость передачи данных на ПК 12 мегабит/с
Часы и календарь Да
Будильник Да (2шт)
Индикация температуры прибора Да
Запоминание текущих настроек при выключении прибора Да
Время непрерывной работы от аккумулятора 8 часов
Аккумулятор (4шт) NiMH, тип D, емкость 8 А*ч
Сетевой источник питания ИП-9414 (50 или 60 Гц, 160÷240В)
Автовыключение при пониженном напряжении сети (менее 160В) Да
Схема защиты от короткого замыкания Да
Одновременное питание прибора и заряд аккумулятора Да
Время заряда аккумулятора 5 часов (при выключенном приборе УД9812)
Потребляемая мощность от сети переменного тока не более 20 Вт
Индикация напряжения и тока заряда (разряда) аккумулятора Да
