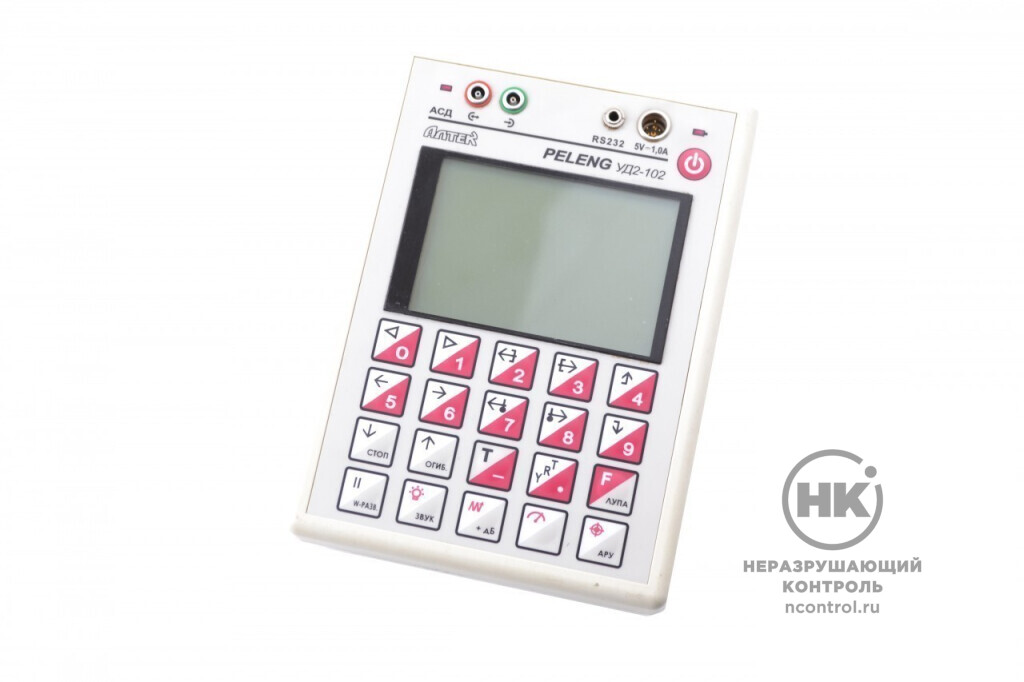

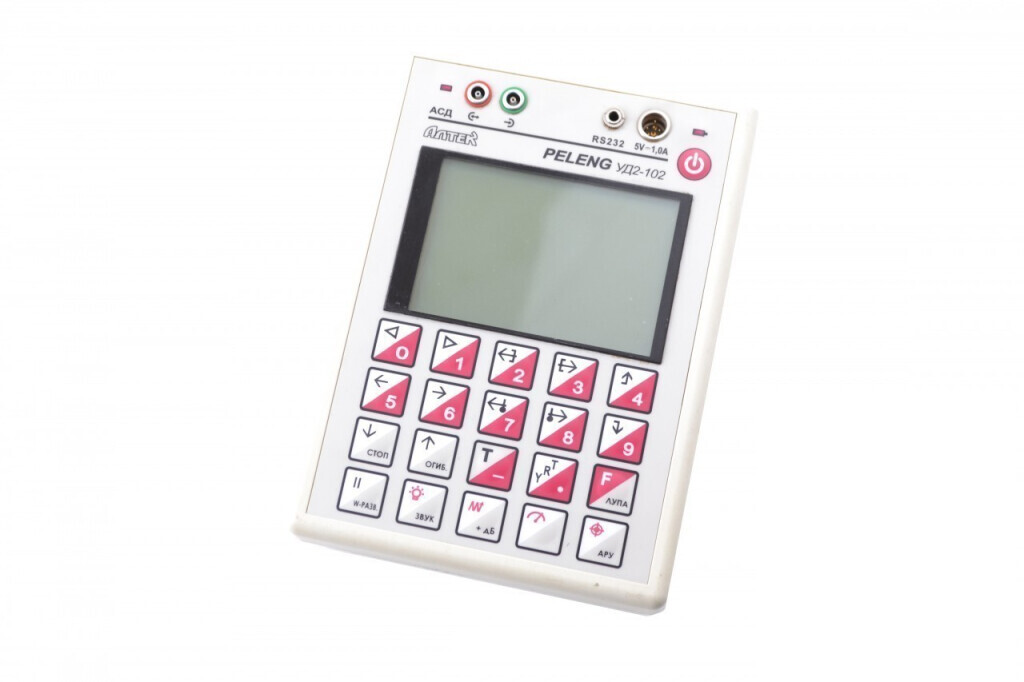

Ультразвуковой дефектоскоп УД2-102

Ультразвуковой дефектоскоп УД2-102 предназначен для поиска дефектов в изделиях из металлов, сплавов и неметаллов. Представляет информацию в виде А-развертки, W-развертки и В-развертки.

Автоматическая сигнализация дефектов

Два строба позволяют реализовать контроль практически любых изделий различными методами. Управление началом и концом строба ведётся независимо. Также предусмотрена возможность смещения строба.

2 400  мкс
Максимальная длительность А‑развертки

В прибор встроена звуковая и световая сигнализации дефекта. Есть возможность удлинения срабатывания сигнализации, для исключения пропуска дефектов малых размеров.

Автоматические режимы

УД2-102 оптимизирует длительность развертки, устанавливает требуемые значения скоростей УЗК для продольных и поперечных волн. Корректирует частоты следования зондирующих импульсов. Настраивает нуль глубиномера и чувствительность по опорному сигналу.

Дефектоскоп настраивается на заданную эквивалентную площадь и определяет эквивалентные размеры дефектов с помощью встроенной АРД-диаграммы. Также автоматически запоминает номера последних используемых настроек, блоков настроек и протоколов.

Выравнивание чувствительности

Временная регулировка чувствительности задаваётся вручную. Возможно автоматическое выравнивание чувствительности в зоне контроля с помощью встроенной АРД-диаграммы.

Прибор оснащён автоматической регулировкой усиления. Она позволяет учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу.

Энергонезависимая память

УД2-102 сохраняет результаты контроля в виде протоколов с кадром А- или В-развертки, а также в виде отчётов о проведении контроля. Возможно сохранение блоков настроек для удобства реализации многоэтапного контроля.

Особенности

  • индикация амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе;
  • постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта;
  • измерение параметров для любых сигналов с использованием "ручной" метки с автоматическим поиском максимума отраженного сигнала.

Комплектация

  • электронный блок;
  • пьезоэлектрические преобразователи;
  • зарядное устройство – сетевой адаптер;
  • программное обеспечение для ПЭВМ и база данных;
  • кабель RS232;
  • переходник с RS232 на USB;
  • кабель для подключения совмещенных ПЭП;
  • кабель для подключения раздельно-совмещенных ПЭП;
  • переходники для подключения ПЭП с разъемом СР-50;
  • дополнительная аккумуляторная батарея;



  • руководство по эксплуатации;
  • П111–2,5–К12°;
  • П121–2,5–50° ;
  • П121–2,5–65°;
  • П121–5–50°;
  • П121–5–65°;
  • П112–5–12/2;
  • чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей;
  • сумка;
  • методика поверки;
  • формуляр.

Технические характеристики

Методы ультразвукового контроля, реализуемые дефектоскопом эхо-,зеркальный, зеркально-теневой (ЗТМ)
Индикаторы дефектоскопа ЭЛД или ЖКД;
встроенный звуковой индикатор;
головные телефоны;
светодиод «ДЕФЕКТ»
Частота УЗК зондирующих импульсов, МГц от 0,4 до 5,0 (8 значений)
Амплитуда электрических колебаний зондирующих импульсов, В, не менее:
высокой мощности
низкой мощности



160
8
Частота следования зондирующих импульсов, Гц от 75 до 1000
Запас чувствительности по СО‑2 (отверстия диаметром 6 мм на глубине 44 мм), дБ, не менее, для ПЭП с номинальной частотой УЗК 2,5 Мгц и углом ввода:

40°





70
50
Глубина (амплитуда) ВРЧ, дБ от 0 до 40
Типы разверток «Огибающая», «СТОП-КАДР», «Лупа зоны/РУЧ. МЕТКИ»);
В‑развертка;
W-развертка
(режим «ХОД ЛУЧЕЙ»)
Максимальная длительность А‑развертки, мкс 2400
Величина порога АСД по высоте от нижней горизонтали А‑развертки на экране ЖКД (ЭЛД), % от 12 до 75
Время работы от встроенной NiMH аккумуляторной батареи, ч, не менее, для дефектоскопов:
с ЭЛД и ЖКД (при использования подсвета экрана)
с ЖКД (без использовании подсвета экрана)



8
10
Масса электронного блока (БЭ), кг, не более
с ЭЛД
с ЖКД



2,3
0.73
Габаритные размеры БЭ (без ручки для переноски), мм, не более
с ЭЛД
с ЖКД



165x265x60
135x190x45
Диапазон рабочих температур окружающего воздуха, °С, для дефектоскопов:
с ЭЛД
с ЖКД (стандартное температурное исполнение)



от минус 20 до +50
от минус 10 до +50
