Дефектоскопы «ИНТРОТЕСТ-1МВ» и «ИНТРОТЕСТ-1МН»





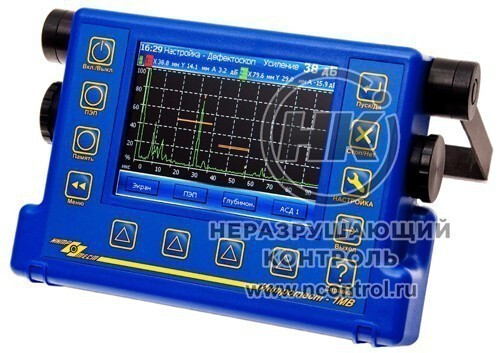

Ультразвуковые дефектоскопы «ИНТРОТЕСТ-1МВ» и «ИНТРОТЕСТ-1МН» предназначены для поиска дефектов, измерения глубин их залегания и измерения отношения амплитуд сигналов от дефектов. Работают в режиме толщиномера.

Дефектоскопы работают с материалами и изделиями со скоростями распространения продольных УЗК в диапазоне от 500 до 10 000 м/с. Реализуют эхо-импульсный и теневой методы контроля. Диапазон измеряемых толщин по стали: от 1 до 2 400 мм для эхо-импульсного и от 1 до 4 800 мм для теневого метода контроля.

80  дБ
Динамический диапазон ВРЧ

Комплектация

  • электронный блок;
  • зарядное устройство;
  • пьезоэлектрические преобразователи;



  • кабели для подключения ПЭП;
  • кабель для подключения к компьютеру;
  • стандартные образцы.

Технические характеристики

  Интротест-1МВ Интротест-1МН
Диапазон зоны контроля (для продольной волны в стали), мм, не менее 6 - 6000
Диапазон развертки, мкс 2 - 2 000
Амплитуда зондирующего импульса Uг, В, 50 - 300
Диапазон регулировки длительности зондирующего импульса, нс, 50 - 325
Полоса пропускания приемника, МГц, не менее 0,6 - 20 0,04 - 3,8
Полоса пропускания приемника в диапазонах частот, МГц, не менее

0,6 - 2

1,3 - 3,8

2,5 - 7,5

7 - 20

0,04 - 0,1

0,1 - 0,7

0,6 - 2

1,3 - 3,8

Динамический диапазон временной регулировки чувствительности (ВРЧ), дБ, не менее 80
Память А-сканы с параметрами сигнала в стробе, комплекты настроек дефектоскопа, параметрв ПЭП
Режим стоп-кадр Заморозка А-скана
Автоматическая сигнализация дефектов Два независимых строба, световая индикация
Характеристики цифрового толщиномера:

Способы измерения:

Измеряемые величины:

по пику, по фронту, по переходу через «0»

координаты X, Y; толщина; интервал между двумя сигналами;

координаты X, Y при контроле однократно отраженным лучом с учетом толщины стенки.

Дискретность при измерении расстояний, мм:

в режиме дефектоскопа

в режиме толщиномера



0,1

0,01

0,1
Предел допускаемой основной абсолютной погрешности измерения координат дефекта Dх, мм, не более

± (0,5 + 0,01×x),

где  х - значение измеряемой координаты, мм

Предел допускаемой основной абсолютной погрешности измерения толщины DL, мм, не более в диапазонах толщин L, мм

0,5 - 5

5,01 - 300



± (0,03 + 0,01×L)

± (0,05 + 0,01×L)


Характеристики экрана Цветной, LSD, с LED подсветкой, 5,5 дюймов
Связь с компьютером

USB, Передача результатов контроля из памяти дефектоскопа в компьютер, печать протокола контроля

Передача данных из компьютера в дефектоскоп

Питание От сети  ~ 220 В или от аккумулятора
Температурные пределы эксплуатации дефектоскопа - 15 °С ÷ 40 °С
Габаритные размеры, мм

Масса (с аккумулятором), кг

250 × 170 × 60

1,5
