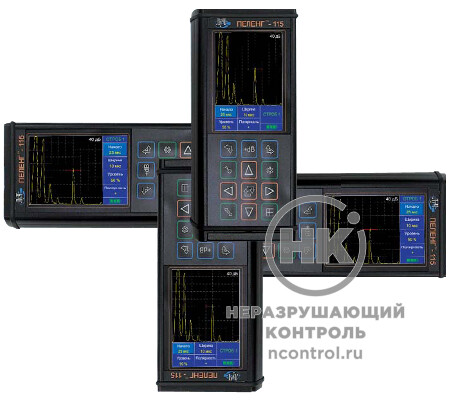

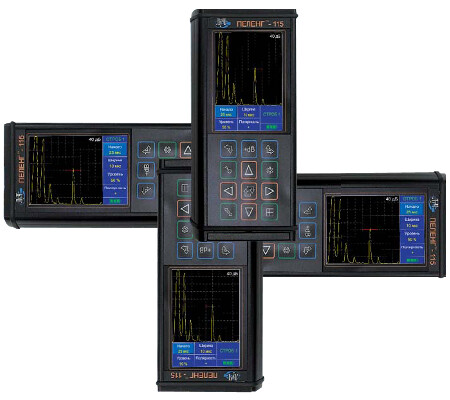

Ультразвуковой дефектоскоп «ПЕЛЕНГ-115»

Ультразвуковой дефектоскоп «ПЕЛЕНГ-115» предназначен для поиска дефектов в сварных соединениях, а также в изделиях из металлов и полуфабрикатов. Измерения глубины и координат залегания дефектов. Диапазон контроля по стали: от 2 до 1 500 мм.

«ПЕЛЕНГ-115» позволяет строить АРД диаграммы и В-Скан. Оснащён двумя независимыми стробами АСД.

12  часов
Время непрерывной работы

Особенности

  • возможность поворота изображения;
  • встроенные часы и календарь;
  • возможность обновления программного обеспечения.

Комплектация

  • электронный блок;
  • УЗ ПЭП;
  • кабель соединительный: УЗ ПЭП / электронный блок;
  • кабель соединительный: ПЭВМ / электронный блок;
  • встроенный аккумуляторный блок



  • сетевой блок питания;
  • программное обеспечение;
  • руководство по эксплуатации;
  • паспорт;
  • чехол;
  • сумка для переноски.

Технические характеристики

диапазон контроля по стали от 2 до 1500 мм
рабочие частоты 1,8; 2,5; 5,0; 10,0 МГц
диапазон рабочих частот приёмного тракта от 1,0 до 10 МГц
диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
частота повторения зондирующих импульсов 50 Гц
диапазон регулировки усиления от 0 до 80 дБ с дискретностью 1 дБ
отсечка постоянная; 5 % высоты экрана
развертка типа А, В
диапазон задержки развертки от -30 до 1500 мм
погрешность измерения глубины залегания дефектов ± (0,5 + 0,02 H) мм
дискретность измерения расстояний 0,1 мм
диапазон регулировки ВРЧ от 0 до 60 дБ
память:
– настроек
– изображений развертки типа А
– программ настройки типа В

200
200
50
интерфейс связи с персональным компьютером USB
размер рабочей части экрана 70,0x52,5 мм
электрическое питание:
– аккумуляторное
– сеть переменного тока

3,7
В220 В, 50 Гц
время непрерывной работы не менее 12 час
диапазон рабочих температур от -10 до + 50 0С
Версия «Морозко» работает от-40 до +50 0С
степень защиты корпуса IP 64
габаритные размеры не более 180(205)*x85x35 мм
масса электронного блока не более 550 г (800 г)*
