Установка серии «СКАНЕР» для АУЗК валков прокатного стана

Купить
В избранноеВ избранное
СравнитьСравнить


Установка АУЗК предназначена для неразрушающего контроля ультразвуковым методом металла бочки диаметром от 1200 до 1600 мм и длиной от 1000 до 4000 мм и конусных шеек кованных опорных валков прокатных станов, изготовленных по ОСТ 24.013.04-90E из сталей 60ХН и 75ХМФ, 90ХФ с целью обнаружения и измерения дефектов согласно требований ОСТ 24.023.22-81.

Документы в PDF

Состав установки

В состав установки АУЗК входят следующие основные блоки и системы:

  • Акустический блок (АБ) с ультразвуковыми преобразователями.
  • Механизм сканирования (МС), конструктивно состоящий из поворотного стола, редуктора для подъема-опускания кронштейна с АБ и щетки для очистки поверхности валка.
  • Восьмиканальный ультразвуковой дефектоскоп АУИУ "СКАНЕР".
  • Система обработки, отображения и архивирования информации на базе ПЭВМ (СОИ).
  • Система слежения за координатами АБ (СК), состоящая из датчиков:
    -угла поворота валка,
    -счета продольной координаты,
    -распознавания реперной точки.
  • Система подачи контактной жидкости.
  • Вспомогательные блоки и устройства.

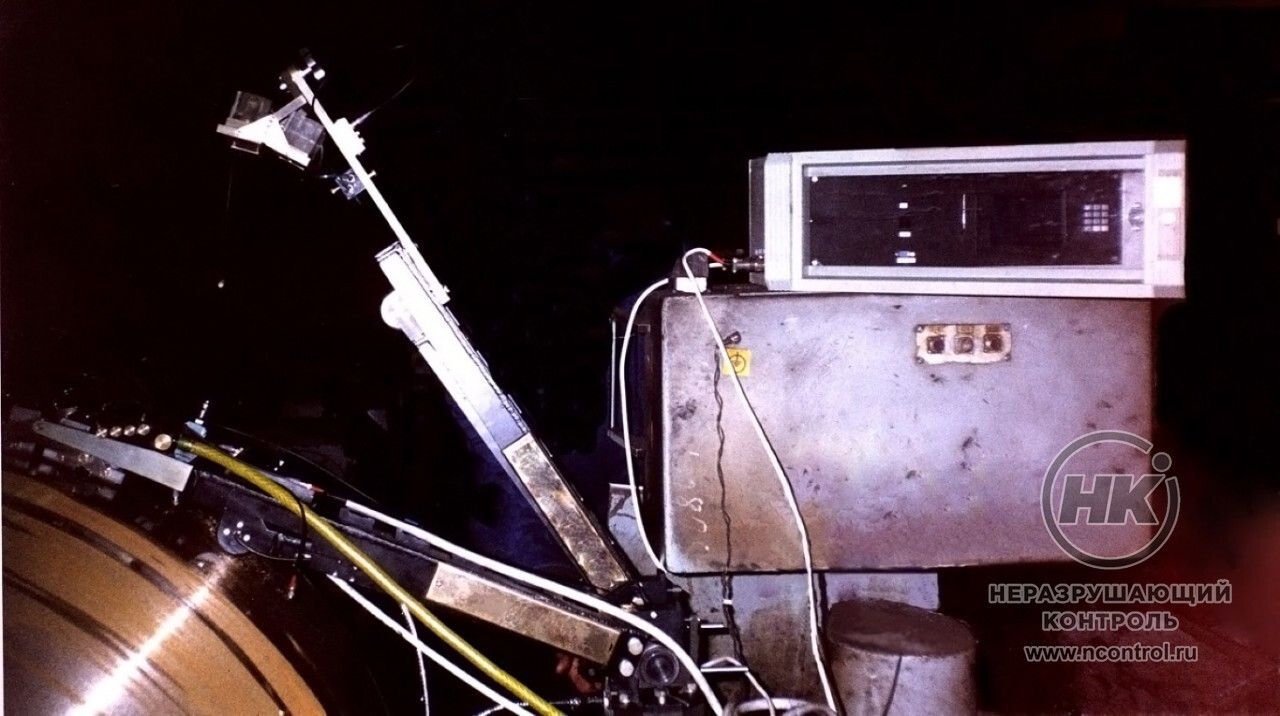

Конструктивно установка выполнена в виде пыле- и влагозащищенной приборной стойки, размещенной на свободном участке станины (площадки) токарно-шлифовального станка и съемным механизмом сканирования, установленным на суппорте, с АБ. В установке реализован эхо-метод ультразвукового контроля на частотах 1.25...2.5 МГц.

Технические характеристики

  1. По устойчивости к воздействию внешней среды (климатических факторов, пыли, влаги) 4.1 по ГОСТ 23049-84;
  2. Степень защиты от проникновения внутрь электронного прибора пыли и влаги IP54;
  3. По стойкости и воздействию атмосферного давления Р1 по ГОСТ 12997-84;
  4. По устойчивости к механическим воздействиям виброустойчивое исполнение по ГОСТ 12997-84;
  5. По устойчивости к воздействию агрессивных сред обычное исполнение по ГОСТ 23049-84.
