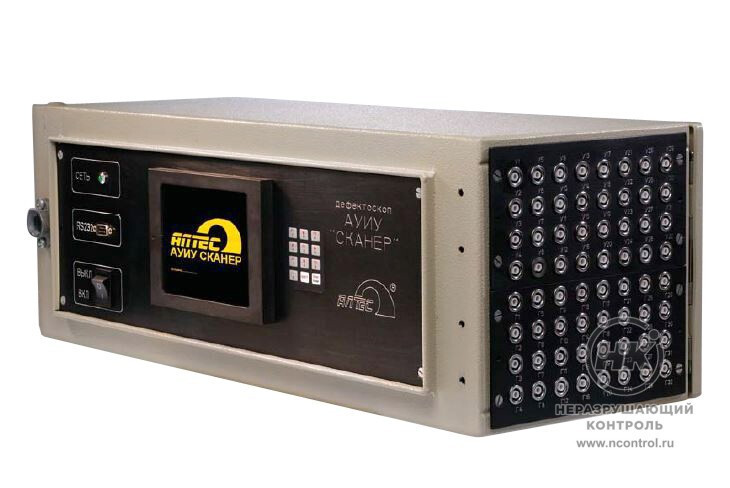

Система автоматического контроля АУИУ «СКАНЕР»

Система автоматического контроля АУИУ «СКАНЕР» предназначена для создания на её основе автоматизированных линий высокоскоростного ультразвукового контроля в технологическом потоке производства различных металлических изделий.

Система АУИУ «СКАНЕР» может применяться для контроля труб, листов, дисков, колец, валов, поршней, заготовок металлоконструкций и других изделий. В зависимости от задачи контроля дефектоскоп может иметь до 32 независимых каналов. Дефектоскопия и толщинометрия сварных соединений и основного металла изделий проводятся со скоростью до 2 м/с.

32  канала
Максимальное количество независимых каналов

Возможности подключения

  • внешнего компьютера;
  • датчика измерения расстояний и/или фотозатворов;
  • датчика угла поворота;
  • блока управления внешними механизмами;
  • дефектоотметчиков.

Технические характеристики

Количество каналов до 32
Режимы работы видео, радио, спектр
Реализуемые методы резонансно- частотный, эхо, теневой
Генератор ударных импульсов
Напряжение импульса 200 В
Длительность импульса 50…500 нс
Режимы работы генераторов последовательный, одновременный
Блок формирования строб импульсов
Дискретность формирования стробов 25 нс
Длительность строба 100 нс … 800 мкс
Количество строб импульсов в каждом канале до 7
Блок измерения времени
Дискретность измерения времени 25 нс
Интервал измерения времени 100 нс … 1 мс
Диапазон установки скорости звука 1000…9999 м/с.
Блок измерения частоты
Дискретность измерения частоты 10 кГц, 20 кГц, 40 кГц
Диапазоны измерения частоты 1.0…5.0 МГц
1.0…10.0 МГц
1.0…20.0 МГц
Усилитель
Диапазон регулировки усиления 85 дБ
Полоса пропускания 1.0 … 20.0 МГц
Длительность развертки 15…1000 мкс
Длительность задержки развертки 0…500 мкс
Блок временной регулировки чувствительности
Диапазон регулировки коэффициента усиления ВРЧ 80 дБ
Временной интервал регулировки коэффициента усиления ВРЧ 2 мкс … 800 мкс
Количество точек ВРЧ до 8
Аналого-цифровой преобразователь
Разрядность АЦП 10
Точность ± 1 разряд
Частота дискретизации 40…80 Мгц
Микроконтроллер
Разрядность 32
Тактовая частота 90 Мгц
Оперативная память 64 МБ
Дисплей
Исполнение электролюминесцентный, размером 117 х 88 мм или цветной жидкокристаллический, размером 130 x 100 мм
Клавиатура
Исполнение пленочная, герметичная, 12 клавиш
Габаритные размеры 620 х 210 х 230 мм
Масса 20 кг
Напряжение питания 220 В ± 10%
Потребляемая мощность 300ВА
Время непрерывной работы не менее 24 час
Производитель
«Алтес»
