Комплекс для обработки рентгеновской плёнки «КОРС 2.0»

Комплекс для обработки рентгеновской плёнки «КОРС 2.0» предназначен для ввода и обработки графической информации как с непрозрачного, так и с прозрачного носителя форматом до 304.8×431.8 мм (формат A3+ плотностью до D 3.5). Применяется для оцифровки и расшифровки радиографических снимков, архивирования и статистической обработки результатов контроля.

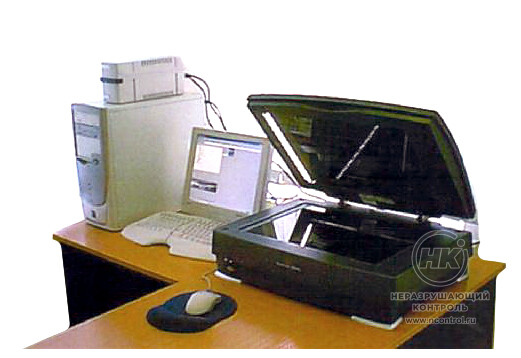

Аппаратная часть комплекса представляет собой РС-компьютер, специализированный сканер для работы с рентгеновскими плёнками и периферийные устройства. Сканер поставляется уже в комплекте с адаптером для сканирования прозрачных оригиналов и набором рамок для слайдов наиболее распространенных форматов. Следует отметить, что каждый сканер перед поставкой потребителю проходит систему тестов, подтверждающие его возможности по обработке рентгеновских изображений.

Порядок работы

Ввод информации осуществляется с помощью специализированного сканера. Высокое оптическое разрешение сканера, возможность работы в режиме 16-bit оттенков серого в сочетании с возможностью обработки радиографичеcких снимков плотностью до 4D позволяет получать высококачественное изображение на российских и зарубежных рентгеновских плёнках.

Рабочее поле сканера формата А3+ позволяет обрабатывать радиографические снимки размером 30×40 см за один проход сканера. Проявленный радиографический снимок размещается в сканере и оцифровывается. Полученное изображение выводится на мониторе РС-компьютера и обрабатывается с помощью программных пакетов комплекса.

Программная часть

Программные пакеты комплекса КОРС 2.0 включают в себя: программу обработки информации (графический модуль), базу данных, обучающий альбом. В базе данных организован многокомпонентный поиск. Защита информации от несанкционированного доступа и копирования организована с помощью технологии HASP.

Результаты расшифровки радиографического снимка из графического модуля передаются в базу данных, в которой автоматически формируются протоколы контроля. База данных программируется с учётом нормативных документов регламентирующих радиографический контроль (ГОСТ 7512-82, ВСН-012, СТО и т.д.).

База данных также содержит информацию о контролируемых объектах, подрядных организациях, дефектоскопистах и сварщиках, сроков действия их удостоверений и статистические отчёты (по объёмам проведённого контроля, браку, работе каждого дефектоскописта и сварщика).

Соответствие стандартам

Метрологические характеристики комплекса подтверждены Свидетельством об утверждении типа средств измерений и внесением в госреестр средств измерений. Комплекс имеет Свидетельство об аттестации на объекты газового хозяйства и Сертификат соответствия.

Согласно «Правилам безопасности систем газораспределения и газопотребления» ПБ 12-529-03 п.3.2.27 и «Правилам безопасности для объектов использующих сжиженные углеводородные газы» ПБ 12-609-03 п.3.1.22 данный комплекс был доработан с учётом требований по радиографическому контролю.

А3+
Поле сканирования

Программа автоматизированной обработки

  • профиль значения серого (линейный профиль) по произвольному сечению и автоматический профиль по вертикали и горизонтали;
  • маркировка дефектов и наложение пояснений
    (с возможностью изменения шрифтов, размеров, цвета и толщины линий);
  • подбор оптимальных параметров контрастности и яркости вручную или по гистограмме распределения;
  • проверка пригодности снимка к расшифровке согласно нормативным документам (ГОСТ 7512-82);
  • алгоритм двойного сохранения информации во избежание случайной потери информации;
  • электронная лупа: увеличение изображения более чем в 16 раз;
  • расшифровка радиографических снимков с помощью УШР;
  • трёхмерное представление распределения оптической плотности по площади контролируемого участка радиографического снимка;
  • автоматическая калибровка оптической плотности почернения D (функция электронного денситометра);
  • более 20 цифровых фильтров (позитив, негатив, выделение дефектов, цветные палитры и т.д.);
  • измерение площади дефектов в мм2 как по прямоугольной, так и по криволинейной области;
  • редактирование последовательности действий и вывод на печать;
  • автоматизированное определение чувствительности контроля;
  • интерфейс с базой данных и формами отчётности.

Комплектация

  • компьютер (клавиатура, мышь, 19-дюймовый ЖКИ монитор) или ноутбук с диагональю 17 дюймов;
  • калибровочный образец (оптический клин) с калибровкой;
  • источник бесперебойного питания на 1000 ВА;
  • цветной струйный принтер, формат А4;
  • кабель USB 2.0;



  • специализированный сканер для рентгеновских изображений со слайд-адаптером (формат А3+, высокое оптическое разрешение 6400х3200 dpi, высокоскоростной интерфейс, USB 2.0);
  • программное обеспечение КОРС 2.0, CD;
  • руководство по эксплуатации;
  • поверка комплекса;
  • HASP-ключ.

Технические характеристики

Максимальная ширина плёнки 305 мм
Максимальная длина плёнки 432 мм
Поле сканирования 304.8×431.8 мм (формат АЗ+)
Оптическое разрешение 800×1600 dpi
Интерполированное разрешение 9600×9600 dpi
Глубина цвета 42 bit
14 bit серого (до 16 bit серого опционально)
Источник освещения долговечные лампы с холодным катодом
Интерфейсы SCSI-2
Слайд-адаптер UTA-2100XL, рабочая область 304.8×431.8 мм
Габариты 626×473×169 мм
Вес 13,5 кг
Производитель
Россия
