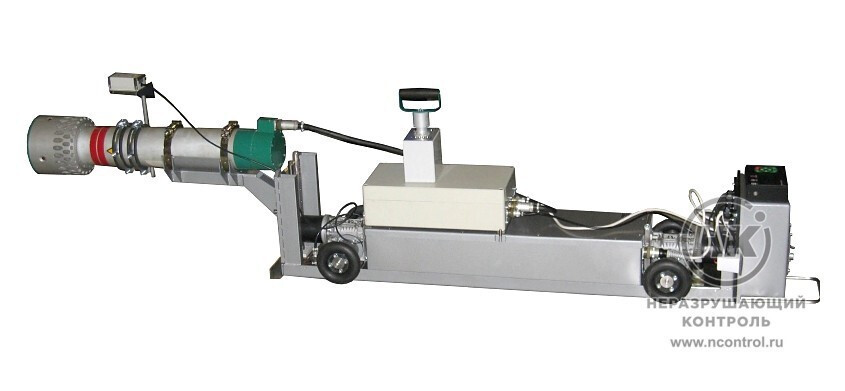

Радиографический кроулер ЮРК

В избранноеВ избранное
СравнитьСравнить

Радиографический кроулер ЮРК предназначен для контроля сварных швов труб диаметром 530 – 2032 мм с толщиной стенки до 40 мм. Может применяться в полевых условиях, при строительстве трубопроводов. Снят с производства. Замена — кроулер «Арго 3».

Кроулер состоит из самоходного шасси с установленными на нём панорамным рентгеновским аппаратом и детектором электромагнитной системы управления и блоками аккумуляторных батарей. В кроулере использована электромагнитная система управления и позиционирования в трубе, состоящая из командоаппарата и детектора, что позволило отказаться от применения для этих целей изотопных источников.

Кроулер производится в двух модификациях. ЮРК-1 предназначен для труб диаметром от 530 до 1220 мм с толщиной стенки до 30 мм, ЮРК-2 — для труб диаметром от 720 до 2032 мм с толщиной стенки до 40 мм. В качестве излучателя на кроулере ЮРК-1 используется рентгеновский аппарат РПД-200 СПК либо Eresco 32 MFC3, на кроулере ЮРК-2 — рентгеновский аппарат РПД-250 СПК либо Eresco 52 MFC3L.

±5  мм
Точность
позиционирования

Документы в PDF

Технические характеристики

Модификация ЮРК-1 ЮРК-2
Диапазон диаметров труб 530 – 1220 мм 720 – 2032 мм
Максимальный преодолеваемый уклон 30° 25°
Скорость движения 13,7 м/мин 13,7 м/мин
Торможение динамическое динамическое
Точность позиционирования на горизонтальном участке ± 5 мм ± 5 мм
Источник энергии герметичные необслуживаемые свинцовые кислотные аккумуляторные батареи
Номинальные параметры аккумулятора 12 В, 10 Ач 12 В, 10 Ач
Количество аккумуляторов в одном блоке 10 шт 10 шт
Номинальное напряжение одного блока 120 В 120 В
Номинальная энерговооруженность источника питания, устанавливаемого на шасси:
– с одним блоком батарей (необходимо для контроля) 120 В, 10 Ач 120 В, 20 Ач
– с двумя блоками батарей 120 В, 20 Ач 120 В, 40 Ач
Резервная ёмкость батарей 24 В,  17 Ач 24 В,  17 Ач
Масса одного блока, не более 43 кг 43 кг
Аварийные датчики препятствия, воды, конца трубы, остаточной ёмкости источника питания
Зарядное устройство 10-канальное (возможна модификация 20-канальная)
Напряжение питания зарядного устройства 220 В ± 10%, 50 Гц 220 В ± 10%, 50 Гц
Максимальная потребляемая мощность зарядного устройства, не более 600 Вт 600 Вт
Масса зарядного устройства, не более 20 кг 20 кг
Климатическое исполнение (для средней полосы) -15 … +40 °С -15 … +40 °С
