Рентгеновский аппарат РАП 220-5

Купить
В избранноеВ избранное
СравнитьСравнить

РАП 220-5 — универсальный рентгеновский аппарат постоянного потенциала направленного действия. Используется в качестве источника ионизирующего излучения для рентгеновского контроля изделий из различных материалов, сварных соединений и литья в лабораторных, цеховых и полевых условиях. Максимальное анодное напряжение 220 кВ.

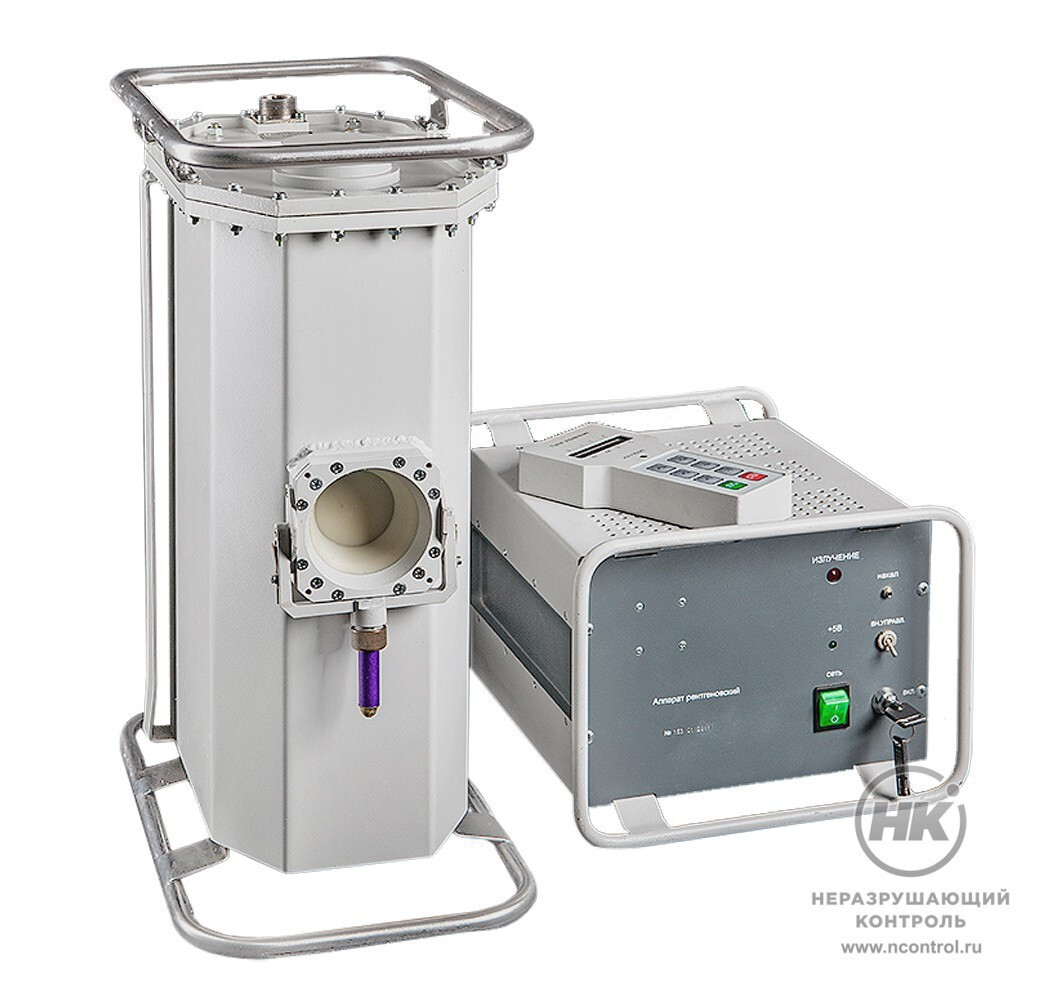

Рентгеновский аппарат РАП 220-5 состоит из блока излучателя, блока питания и миниатюрного пульта управления. Выходное окно расположено на боковой плоскости моноблока излучателя. РАП 220-5 в основной переносной версии выпускается с воздушным охлаждением излучателя. По требованию заказчика может выпускаться с водяным охлаждением излучателя в стационарном исполнении.

Прибор относится к аппаратам среднего класса и универсального назначения. Рентгеновский аппарат РАП 220-5 может использоваться для исследования сварных соединений стальных сосудов, трубопроводов и отливок, отливок из лёгких сплавов на основе титана и алюминия. Дистанция между излучателем и пультом может достигать 100 м, что обеспечивает безопасность для оператора во время эксплуатации прибора.

Аппараты линейки РАП имеют малый размер фокусного пятна при высокой удельной мощности излучения. Есть возможность регулировать напряжение, ток и время экспозиции. В качестве изолирующей среды используется масло. Аппараты РАП отличаются высокой надёжностью, а ресурс работы рентгеновских трубок доведён до нескольких тысяч часов. Перейти к техническим характеристикам.

0,35  мА
Диапазон регулировки анодного тока

Номограммы РАП 220-5 для просвечивания стали

Номограммы рентгеновского аппарата РАП 220-5 для просвечивания сталиУсловия: плёнка Agfa D7, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, оптическая плотность D=2,0.
Автоматическая обработка: G135, +26,5 °С, цикл 6,5 мин.


Частотно-импульсная схема питания трубки

На электроды трубки РАП 220-5 с главного трансформатора подаются силовые высоковольтные импульсы длительностью 100-400 мкс. Форма импульсов приближена к прямоугольной с длительностью фронтов 20-25% от длительности импульса. Скважность импульсов около 6-8. Между силовыми импульсами на трубку подаётся обратное напряжение около 25% от рабочей амплитуды, поэтому трубка длительное время «отдыхает» — рассасываются вылетающие с анода вторичные электроны и ионы газа, которые могут выделяться из элементов конструкции трубки.

Благодаря такой схеме питания уменьшаются размеры и масса излучателя, увеличивается рентгеновская отдача по сравнению с полуволновой схемой и повышается устойчивость работы трубки за счёт существенного снижения на ней обратного напряжения. Прогнозируемый ресурс службы трубок в составе аппарата РАП 220-5 увеличивается до 4 000 часов.

Время тренировки трубки

При простое рентгенаппарата сроком более недели трубке требуется тренировка, которая у аппаратов западных производителей занимает около 30 минут. Для аппаратов серии РАП тренировка ограничивается не более чем 10-минутным интервалом без снижения надёжности.

2×2  мм
Размер фокусного пятна

Документы в PDF

Особенности

  • основная версия переносная с воздушным охлаждением, по требованию может выполняться в стационарной версии с водяным охлаждением;
  • оригинальная схема высоковольтного питания моноблока увеличивает срок службы рентгеновской трубки;
  • малый размер фокусного пятна при высокой удельной мощности излучения;
  • повторное включение составляет 50%;
  • возможна поставка с пультом и кабелем, обеспечивающим управление аппаратом на расстояниях до 100 м;
  • устойчивость к механическим воздействиям за счёт применения масла в качестве изолирующей среды;
  • встроенное тепловое реле прекращает работу моноблока при достижении температуры масла +60 °С.

Комплектация

  • моноблок излучателя;
  • блок питания;
  • пульт управления;
  • кабель «блок питания – пульт управления», 30 м;
  • кабель «блок питания – излучатель», 7 м;
  • сетевой кабель, 3 м;
  • комплект документации.
style="padding-left: 40px;">Пульт дистанционного управления РАП 220-5
Пульт дистанционного управления РАП 220-5

Технические характеристики

Максимальное анодное напряжение 220 кВ
Диапазон регулировки анодного напряжения 50 – 220 кВ
Диапазон регулировки анодного тока 0,3 – 5 мА
Размер фокусного пятна 2×2 мм
Угол раствора рабочего пучка 40°
Номинальная толщина просвечивания (Fe) 30 мм
при условиях: F=700 мм, D=2, плёнка типа D7 со свинцовыми усиливающими экранами 0,05-0,09 мм, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин
  40 мм
при условиях: F=700 мм, D=2, плёнка типа D7 с флюоресцентными усиливающими экранами УПВ-2, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл 6,5 мин
Мощность экспозиционной дозы не менее 0,26 Гр/мин при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна
Электропитание однофазная сеть переменного тока, 50/60 Гц, 220 В
Полная потребляемая мощность не более 2 кВА
Габариты излучателя 380×220×490 мм
Масса излучателя 29,5 кг
Габариты блока питания 340×340×210 мм
Масса блока питания 10,5 кг
Габариты пульта управления 175×85×25 мм
Масса пульта управления 0,3 кг
