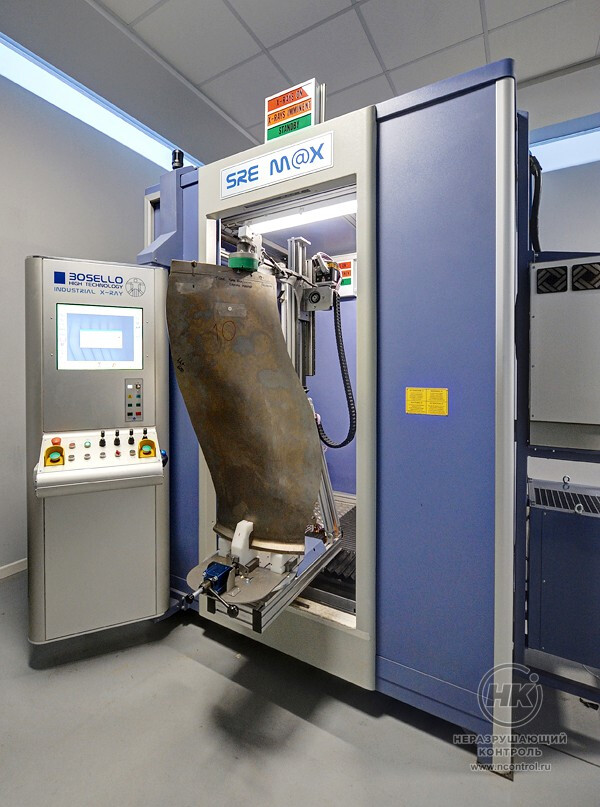

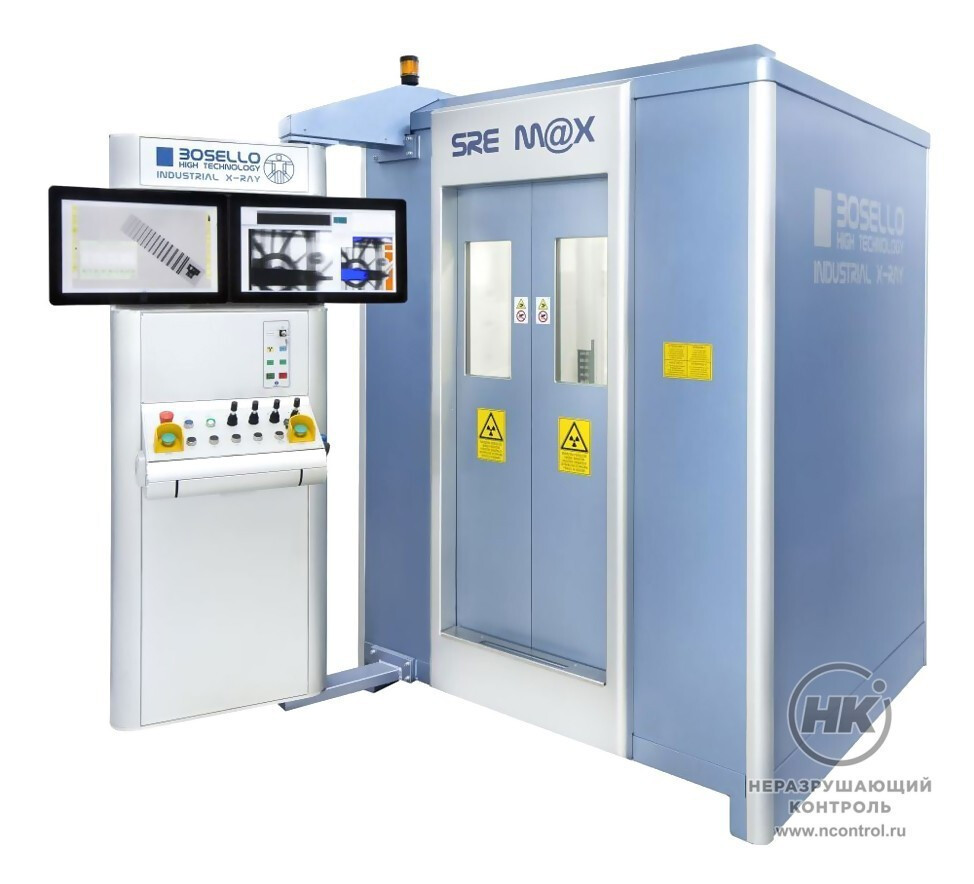

Рентгенотелевизионная установка BOSELLO SRE MAX

Рентгенотелевизионная установка BOSELLO SRE MAX пред­на­зна­чена для про­ве­де­ния про­мыш­лен­ной ра­дио­ско­пии материала на наличие дефектов. Оснащается рентгеновскими аппаратами с напряжением от 160 до 450 кВ. Исследует объекты с максимальными размерами 700 × 1200 мм и массой до 80 кг.

Камера радиационной защиты

Камера радиационной защиты BOSELLO SRE MAX выполнена из стали и свинца. Она оснащена 2 автоматическими раздвижными загрузочными дверями с просмотровыми окнами.

Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха.

Дополнительная радиационная защита не требуется.

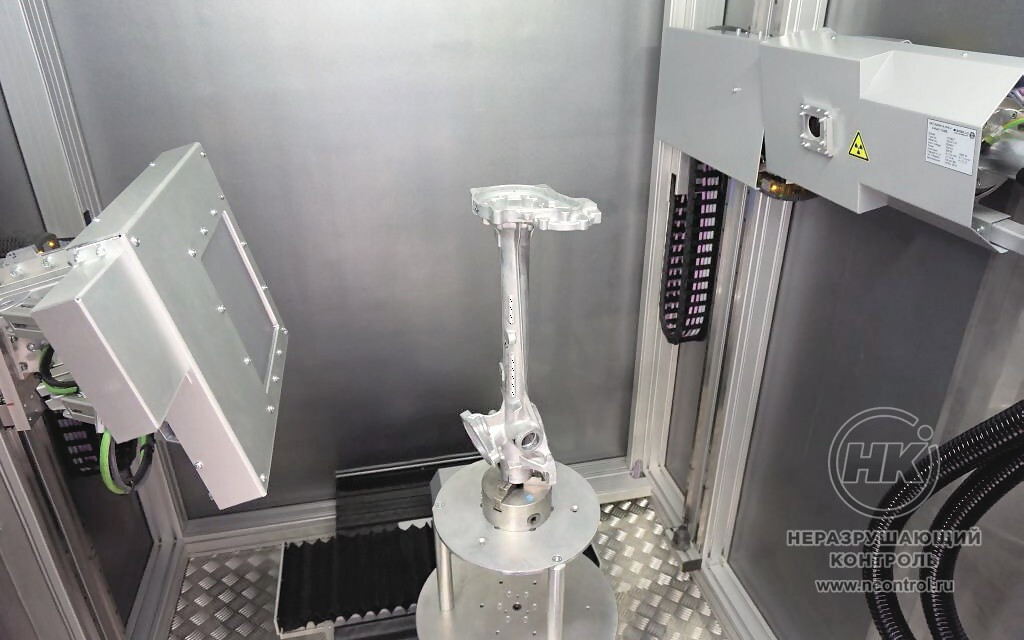

Манипулятор

Манипулятор оснащён 5 осями перемещения: вертикальное перемещение рентгеновской трубки и РЭОПа, наклон рентгеновской трубки и РЭОПа, две оси горизонтального перемещения загрузочного стола, вращение стола на 360º. Перемещение и синхронизация осей ведётся программным обеспечением.

Дополнительно манипулятор оснащается системой диафрагмирования рентгеновского пучка. Скорость установки положений контроля достигает 15 метров/минуту.

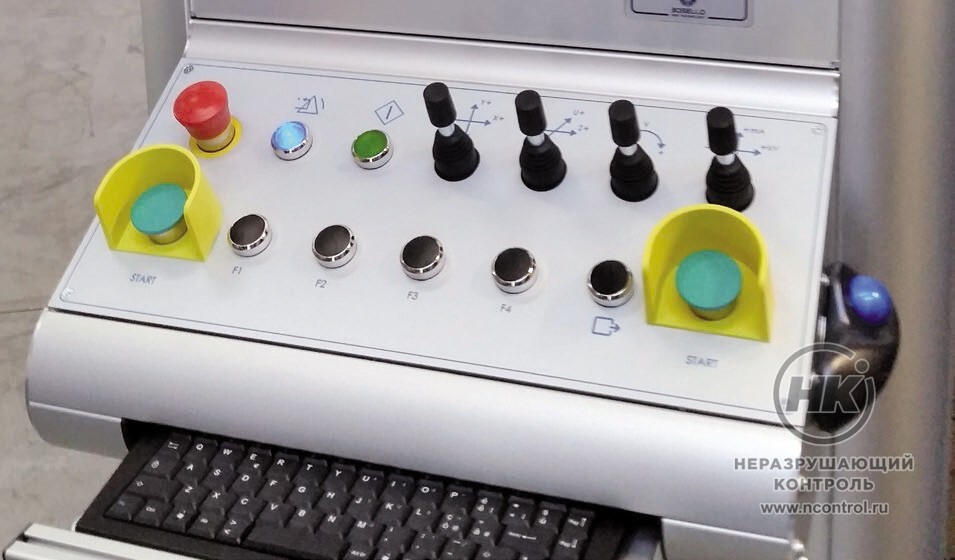

Панель управления

Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью. На ней размещены кнопки управления и джойстики перемещения манипулятора.


15
  м/мин

Скорость установки
положений контроля

Типы детекторов рентгеновского излучения

  • промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;
  • плоско-панельные детекторы с числом пикселей 512х512 или 1024х1024.

Особенности

  • сенсорный дисплей пульта управления;
  • Ethernet порт для подключения к локальной информационной сети;
  • в качестве базовой комплектации установлен видеопроцессор BHT IP.

Принадлежности

  • видеопроцессор серии BHT PLUS или EXTREME.
  • программное обеспечение для создания аналитических отчетов и их распечатывания.

Технические характеристики

Рентгеновский аппарат 160 ÷ 450 кВ
Скорость установки положений контроля 15  м/мин.
Габаритные размеры системы 1550×1550×2180 мм
Масса системы
160 кВ 2 600 кг
225 кВ 4 000 кг
320 кВ 10 000 кг
450 кВ 16 000 кг
Габаритные размеры изделия Ø 700 × В1200 мм
Масса изделия 80 кг
Производитель
Bosello High Technology

Гарантия
12 месяцев
