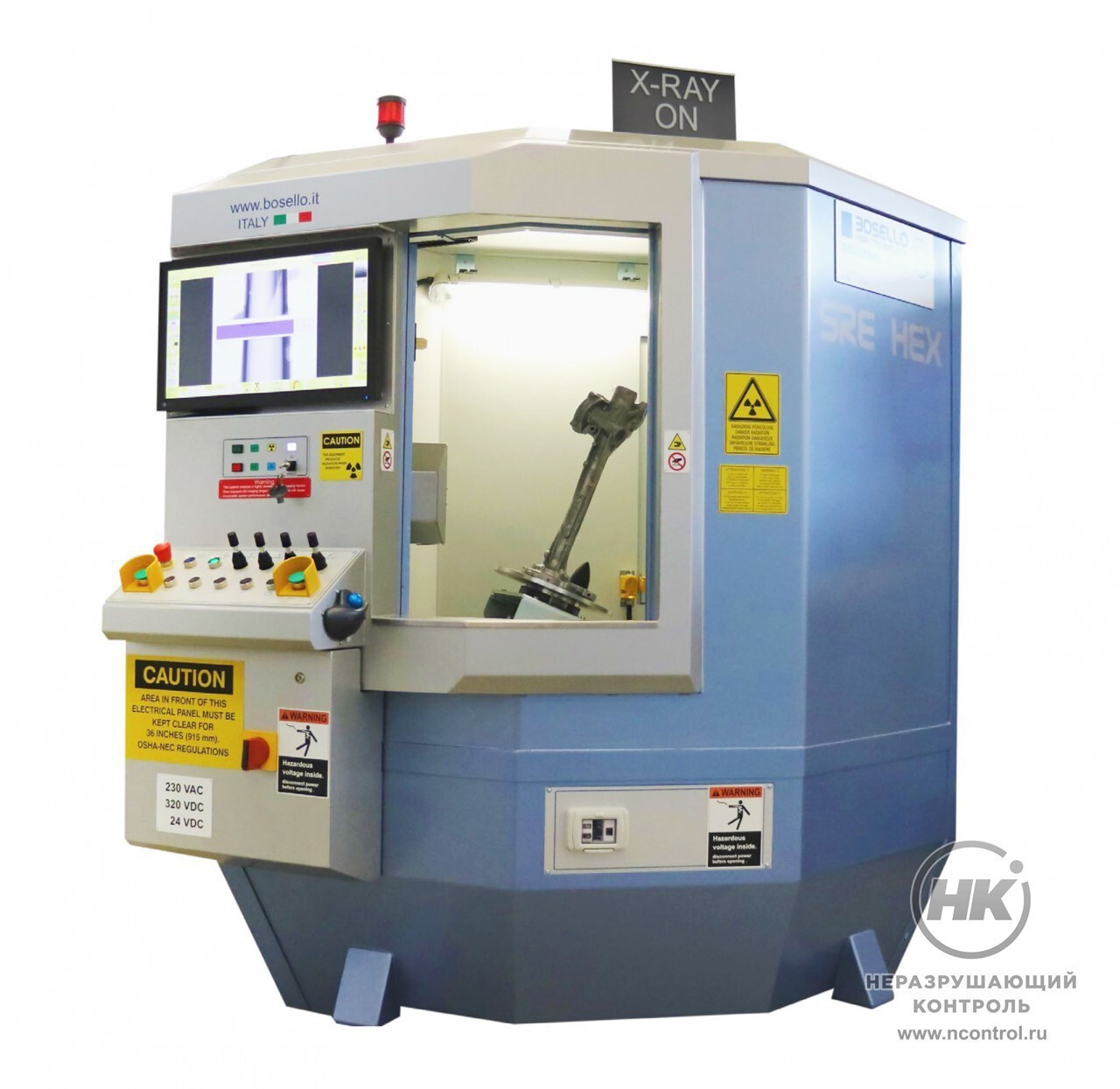

Рентгенотелевизионная установка BOSELLO SRE HEX

Рентгенотелевизионная установка BOSELLO SRE HEX пред­на­зна­чена для про­ве­де­ния про­мыш­лен­ной ра­дио­ско­пии материала на наличие дефектов. Оснащается рентгеновскими аппаратами с напряжением от 130 до 225 кВ. Исследует объекты с максимальными размерами 500×700 мм и массой до 35 кг.

Камера радиационной защиты

Камера радиационной защиты BOSELLO SRE HEX выполнена из стали и свинца. Она оснащена 2 автоматическими раздвижными загрузочными дверями с просмотровыми окнами.

Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха.

Дополнительная радиационная защита не требуется.

Манипулятор

Манипулятор оснащён 5 осями перемещения: вертикальное перемещение рентгеновской трубки и РЭОПа, наклон рентгеновской трубки и РЭОПа, две оси горизонтального перемещения загрузочного стола, вращение стола на 360º. Перемещение и синхронизация осей ведётся программным обеспечением.

Дополнительно манипулятор оснащается системой диафрагмирования рентгеновского пучка.

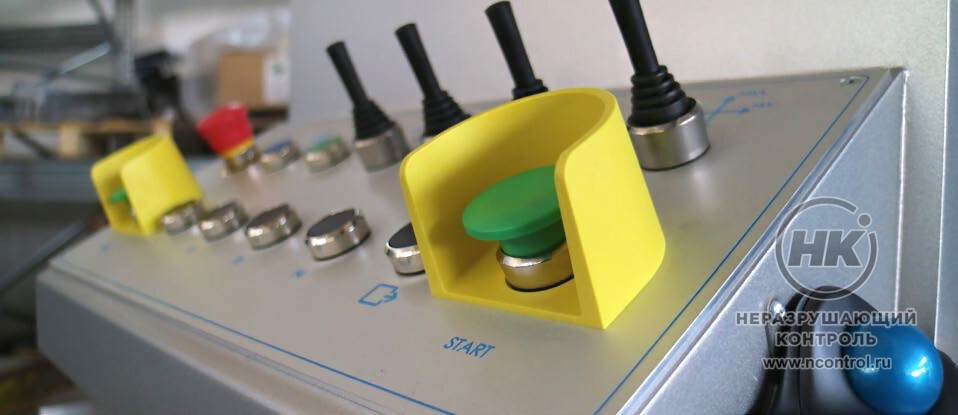

Панель управления

Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью. На ней размещены кнопки управления и джойстики перемещения манипулятора.



15
  м/мин

Скорость установки
положений контроля

Типы детекторов рентгеновского излучения

  • промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;
  • плоско-панельные детекторы с числом пикселей 512×512 или 1024×1024.

Особенности

  • сенсорный дисплей пульта управления;
  • Ethernet порт для подключения к локальной информационной сети;
  • в качестве базовой комплектации установлен видеопроцессор BHT IP.

Принадлежности

  • видеопроцессор серии BHT PLUS или EXTREME;
  • программное обеспечение для создания аналитических отчетов и их распечатывания.

Технические характеристики

Рентгеновский аппарат 130 ÷ 225 кВ
Скорость установки положений контроля 15 м/мин.
Габаритные размеры системы 1300×1800×2000 мм
Масса системы 1500 кг
Габаритные размеры изделия Ø 500×В700 мм
Масса изделия 35 кг
Производитель
Bosello High Technology

Гарантия
12 месяцев
