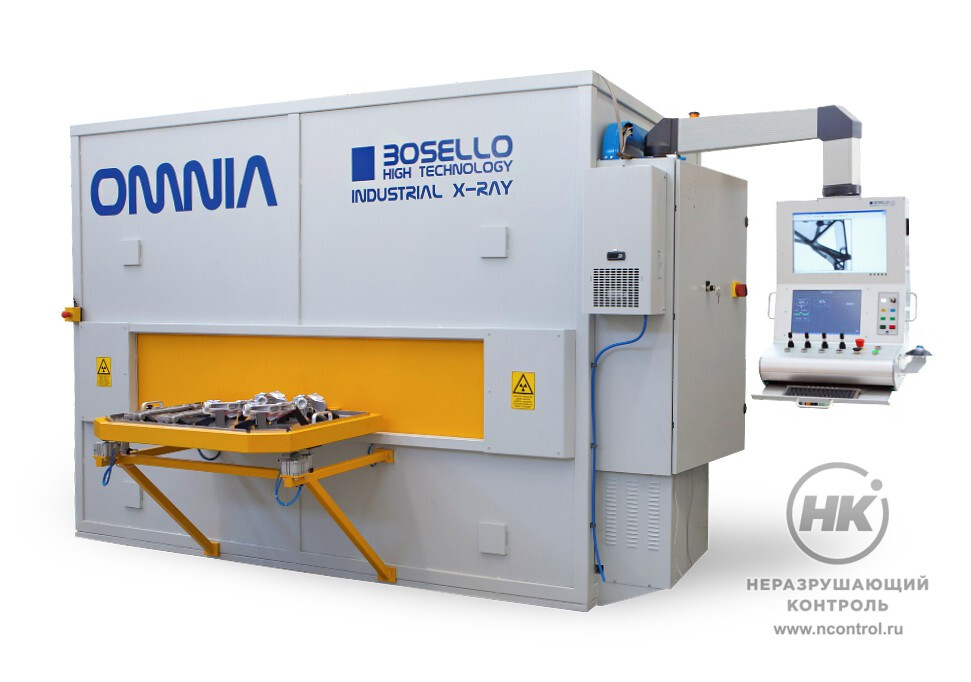

Рентгенотелевизионная установка Omnia 160/225

Рентгенотелевизионная установка Omnia 160/225 предназначена для проведения неразрушающего контроля отливок цветного или чугунного литья на выявление внутренних дефектов. Оснащается рентгенаппаратами с мощностью от 160 до 225 кВ. Снята с производства. Замена — установка Omnia.

Объектом контроля являются отливки цветного литья из алюминиевых, медных, цинковых сплавов с радиационной толщиной от 100 до 200 мм и отливки из чугуна с радиационной толщиной от 20 до 40 мм. Установка может оснащаться различными по мощности рентгеновскими аппаратами: от 160 кВ, 1600 Вт до 225 кВ, 1600 Вт.

Камера радиационной защиты

Выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Камера оснащена двумя пневматическими загрузочными дверями и одной рабочей зоной. Предусмотрена дверь для технических нужд и просмотровое рентгенозащитное окно с передней стороны. Камера предназначена для контроля изделий, уложенных на паллеты с размерами 1200×1200 мм.

Контроль за безопасной работой осуществляется многофункциональным контроллером и обеспечивает 4 уровень безопасности. В системе безопасности применяются только магнитные выключатели. Установка оснащена световой индикацией работы. Камера приспособлена для перемещения с помощью погрузчика.

Манипулятор

Система снабжена манипулятором, выполненным по раздельной схеме, с девятью степенями свободы, поэтому отсутствует жёсткая связь между детектором и рентгеновской трубкой. Позиционирование рентгеновской трубки и детектора рентгеновского излучения, их соосное перемещение контролируется программным обеспечением.

Рентгеновская трубка и детектор рентгеновского излучения могут перемещаться как синхронно, так и раздельно друг от друга. Степени свободы манипулятора позволяют осуществлять контроль объектов под всеми необходимыми ракурсами. Скорость обследования изделий достигает 15 м/мин. Время одного цикла составляет до 7 сек.

Антибликовые шторки

Шторки установлены на рентгеновском аппарате, имеют две независимых оси перемещения и позволяют изменять (уменьшать или увеличивать) пятно рентгеновского излучения. Такое решение продиктовано необходимостью сохранить работоспособность детектора рентгеновского излучения.

Детектор рентгеновского излучения

4500  кг
Масса установки Omnia 160

Цифровой детектор сконструирован на основе 8-дюймового аморфного кремниевого сенсора, который выполняет функцию фотодиодной пластины. Детектор преобразует рентгеновское излучение в цифровое изображение, включает в себя электронику для приёма, передачи и считывания информации. Рентгеновское излучение переводится в свечение с помощью сцинтилляторов марок Kodak, Lanex, Fast Lanex.

Для высокого динамического канала и контрастности информация оцифрована в 16 бит. Размер пикселя 200 микрон с размером снимка 1024×1024 пикселей. Детектор подключается к компьютеру и с помощью специального программного обеспечения передаёт информацию. Общая площадь экрана 204.8×204.8 мм2. Число градации серого 65536.

Панель управления

Интегрирована в корпус установки, снабжена наклонной консолью и двумя цветными (монохромными) сенсорными мониторами. Электронная начинка расположена в выдвижной панели и легкодоступна. На консоли расположены джойстики перемещения манипулятора, изменения характеристик напряжения и тока, основные кнопки управления. Рабочие процессы осуществляются с сенсорного монитора.

На боковой панели консоли расположен блок со стандартными разъёмами для подключения к системе. В качестве программного обеспечения установлена базовая модель BHT IP на базе Windows XP, интегрирована система автоматического позиционирования.

9000  кг
Масса установки Omnia 225

Технические характеристики

Мощность рентгенаппарата от 160 до 225 кВ
Цифровой детектор на основе аморфного кремния
Размер пикселя 200 микрон
Размер снимка 1024×1024 пикс
Число градации серого 65536
Общая площадь экрана 204,8×204,8 мм2
Скорость обследования 15 м/мин
Время одного цикла до 7 сек
Габариты 3580×2080×2330 мм
Масса Omnia 160: 4500 кг
  Omnia 225: 9000 кг
Цена: снята с производства
Заказать Добавить в закладки
Производитель
Bosello High Technology

Гарантия
12 месяцев
