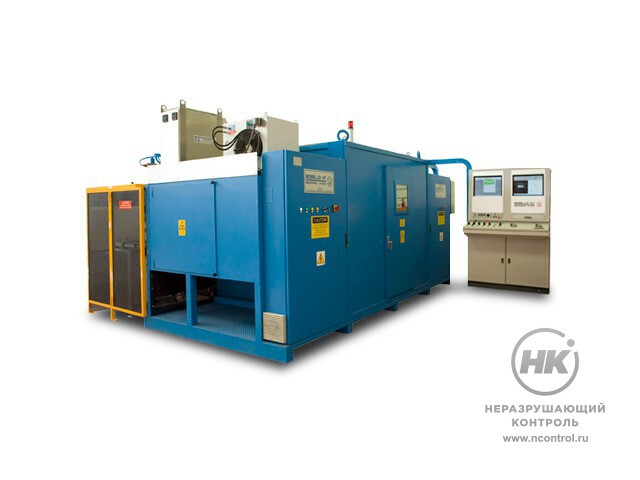

Рентгенотелевизионная установка ACRE 280/281

Рентгенотелевизионная установка BOSELLO A.C.R.E 280/281 предназначена для конвейерной радиоскопии. Оснащается рентгенаппаратами с мощностью от 160 кВ до 225 кВ.

Камера радиационной защиты

Камера BOSELLO A.C.R.E 280/281 изготовлена из стали и изнутри обшита свинцом. Камера сконструирована с 4 пневматическим дверьми, для обеспечения радиационной безопасности. Смотровое окно на передней стенке предназначено для контроля процесса. На задней стенке камеры расположена большая дверь для технических нужд.

Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха.

Дополнительная радиационная защита не требуется.

Конвейер

Стандартный конвейер оснащен 6-ю прямоугольными столами. За перемещение столов на конвейере и расположение их в рабочей зоне отвечает программное обеспечение. У каждого стола свои идентификационные признаки, которые распознаются программой. На столе могут располагаться одна, или несколько деталей – это зависит от партии контролируемых объектов и размера стола.

Манипулятор

Установка оснащена стандартным С-образным манипулятором с 5-ю осями перемещения. Они позволяют получить изображение объекта под любыми углами. Микропроцессорная система управляет манипулятором и обеспечивает более быстрое движение и точное позиционирование.

Панель управления

Панель управления состоит из 2-х VGA мониторов и консоли. На ней размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 19” монитор выводится информация о работе программ системы. На 18” монитор выводится монохромное радиоскопическое изображение высокого разрешения.

4  сек
Время обработки объектов
с одного стола

Типы детекторов рентгеновского излучения

  • плоско-панельный детектор с числом пикселей 512х512;
  • плоско-панельный детектор с числом пикселей 1024х1024.

Особенности

  • интерфейс RS 232 управление напряжением и током рентгеновского аппарата;
  • к системе могут быть подключены периферийные устройства;
  • Ethernet порт помогает подключиться к локальной информационной сети.

Принадлежности

  • процессор BHT IP image;
  • программа VISUAL FARIS для автоконтроля объектов. Детектор - цифровая панель из аморфного кремния размером 205 х 205 мм;
  • ПО для отчетов и контроля параметров исследуемого объекта.

Технические характеристики

  A.C.R.E 280 A.C.R.E 281
Ширина 4 800 мм 4 800 мм
Высота 2 300 мм 2 300 мм
Длина 4 400 мм 4 400 мм
Масса 6 500 кг 8 500 кг
Стандартный размер столов 640 х 560 мм 800 х 640 мм
Максимальный вес объекта для стола 25 кг 35 кг
Время обработки объектов с одного стола 4 сек 4 сек
Производитель
Bosello High Technology

Гарантия
12 месяцев
