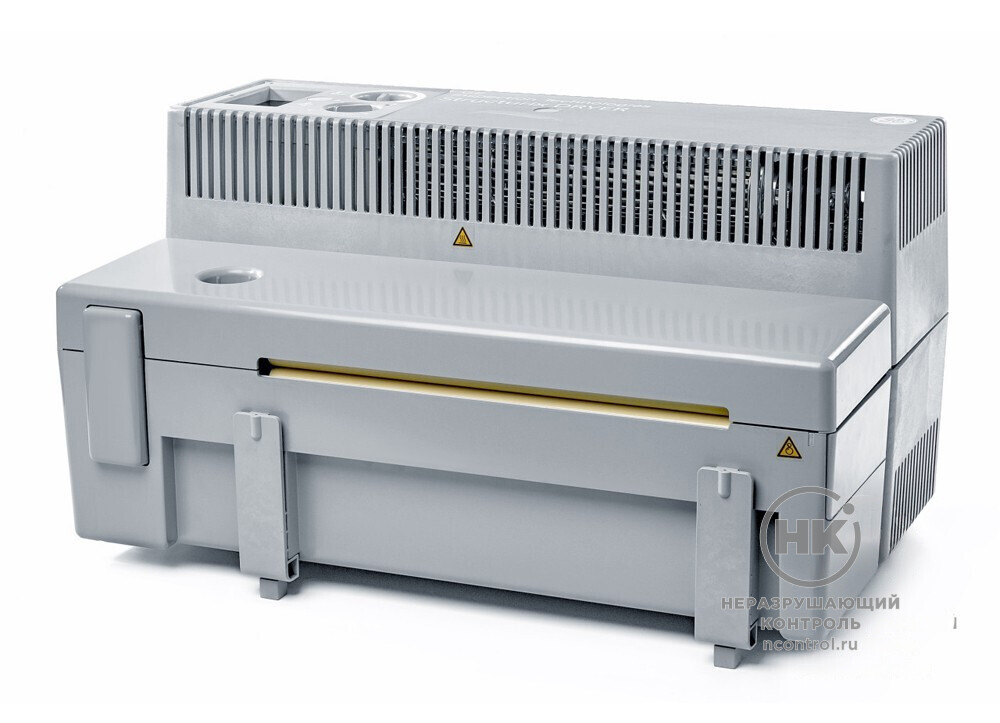

Сушильная машина Agfa NDT DRYER

Купить
В избранноеВ избранное
СравнитьСравнить

Agfa Structurix NDT DRYER — компактное и мобильное устройство, предназначенное для сушки рентгеновских плёнок, проявленных в ручном режиме. Ширина обрабатываемой плёнки составляет от 6 до 37 см, по длине ограничений нет. В машине используется равномерная просушка тёплым воздухом, с предварительной промывкой и роликовой протяжкой плёнки.

В сушильной машине Agfa NDT DRYER плёнки высыхают быстрее, чем в традиционных рамочных сушильных шкафах. Процесс сушки начинается сразу же, без необходимости прогрева. Возможность установки температуры и бесступенчатое регулирование скорости сушки обеспечивают наиболее точную настройку оптимального режима обработки плёнки. Перейти к техническим характеристикам.

Прохождение плёнки

637  см
Диапазон ширины обрабатываемой плёнки

Равномерная просушка обеспечивает более долгое архивное хранение рентгеновской плёнки. Поэтому в сушильной машине Agfa NDT DRYER предусмотрена функция предварительной промывки плёнки. Для подачи воды в промывочную ванну служит ёмкость объёмом 2,5 л. Большая часть воды удаляется при транспортировке плёнки с помощью резиновых отжимающих валиков. Затем идёт просушка горячим воздухом с обеих сторон, и после этого плёнка выходит в приёмный лоток.

Схема прохождения рентгеновской плёнки в сушильной машине Agfa NDT DRYERСхема прохождения рентгеновской плёнки в сушильной машине Agfa NDT DRYER

Конструкция и составные части

Устройство компактно и подходит для установки, как в стационарной тёмной комнате, так и в мобильной лаборатории. Небольшая масса сушилки Agfa NDT DRYER облегчает её перемещение и транспортировку. Поддержка интерфейса plug and play позволяет адаптировать сушилку к любой стандартной розетке в соответствии с местным значением напряжения.

Приёмный лоток имеет сетчатый удлинитель, что позволяет настроить его под требуемый размер плёнки. Для удобства выгрузки плёнки крупных форматов, сетчатую часть можно выдвинуть и откинуть вниз.

Составные части сушильной машины Agfa NDT DRYER

Регулировка параметров обработки

Для установки температуры сушки используется регулятор на 4 различные степени нагрева. Ручка регулятора скорости обработки плёнки плавная, без ступеней. Подбор сочетания данных параметров осуществляется в зависимости от окружающих условий, например, наличия отопления в помещении. В таблице ниже показано суммарное время обработки одной плёнки длиной 24 см при степени нагрева 4, в зависимости от скорости протяжки.

Скорость протяжки Суммарное время обработки
14  см/мин 4 мин
20  см/мин 2 мин 46 с
25  см/мин 2 мин 17 с
29  см/мин 1 мин 57 с
39  см/мин 1 мин 27 с
44  см/мин 1 мин 15 с
54  см/мин 1 мин 4 с
69  см/мин 50 с

Панель управления Agfa NDT DRYERПанель управления Agfa NDT DRYER

Подключение водоснабжения

Для Agfa NDT DRYER реализована возможность подключения к системе водоснабжения, вместо использования стандартной ёмкости. Следует обращать внимание на давление поступающей воды, если оно слишком велико — используйте редуктор. Оптимальный расход воды: от 0,2 до 0,25 л/мин. Пластиковые шланги поставляются в комплекте с машиной. Отдельное соединение для сливного шланга позволяет избежать процесса, при котором отработанная вода потечёт обратно в сушилку.

Соответствие стандартам

По условиям безопасности Agfa NDT DRYER отвечает требованиям стандарта IEC950/EN60950/VDE0805. Сушильная машина отмечена знаком CE, что подтверждается декларацией соответствия. В документе указаны применяемые директивы 89/336 EEC, «Электромагнитная совместимость» (Electromagnetic Compatibility), 73/23 EEC, 93/68 EEC, «Низкое напряжение» (Low Voltage).

Документы в PDF

Особенности

  • равомерная сушка тёплым воздухом с предварительной промывкой и роликовой протяжкой плёнки;
  • быстрая готовность к работе без дополнительного прогрева;
  • регулировка температуры и скорости протяжки плёнки;
  • допустимая ширина плёнки 6 – 37 см;
  • регулируемый выходной лоток под различные форматы плёнки;
  • возможность подключать машину к системе водоснабжения;
  • устройство маркируется знаками CE, GS, NRTL;
  • поддержка стандарта plug and play.

Комплектация

  • сушильная машина Agfa Structurix NDT DRYER;
  • ёмкость для воды с клапаном;
  • пластиковый шланг, 2шт.;
  • сетевой кабель;
  • инструкция по эксплуатации.

Принадлежности

  • детали устройства водоснабжения;
  • редуктор давления;
  • зажим для крепления редуктора на стене;
  • регулировочный кран расхода воды;
  • манометр.

Технические характеристики

Ширина обрабатываемой плёнки 6 – 37  см
Длина обрабатываемой плёнки без ограничений
Регулировка температуры сушки 4 ступени
Скорость протяжки плёнки плавная
Минимальное расстояние между двумя плёнками 3 см
Ёмкость промывочной ванны 1 л
Наполнение промывочной ванны автоматически
Ёмкость для подачи воды 2,5 л
Подключение устройства водоснабжения возможно
Расход воды 0,2 – 0,25 л/мин, регулировка возможна только при использовании устройства
водоснабжения с манометром и регулировочным краном
Электрическое питание:
– напряжение сеть переменного тока 220 – 240 В, 50 Гц или 120 В, 60 Гц
– номинальный ток 10 A (при 220 – 240 В), 15 A (при 120 В)
– мощность 1 600 Вт
Условия эксплуатации установка строго горизонтально, без доступа прямого солнечного света
Габариты 830×630×350 мм; высота с ёмкостью 455 мм
Масса 24 кг в порожнем состоянии; 27,5 кг в заполненном состоянии
