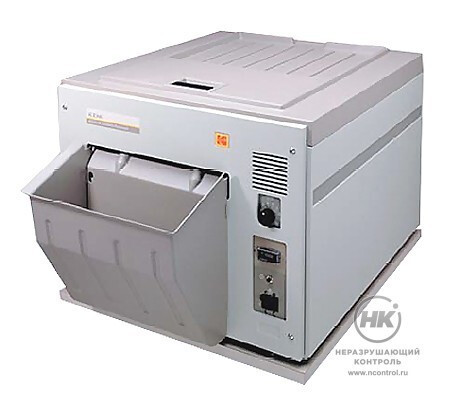

Проявочная машина Kodak M35

Проявочная машина Kodak M35 предназначена для автоматической обработки листовых или рулонных плёнок в небольшом цеху или на рабочем участке. Может устанавливаться на столе в тёмной комнате или встраиваться в её перегородку. Снята с производства. Замена — Kodak M37.

Может использоваться для работы в передвижной лаборатории, Легко транспортируется и подготавливается к работе. Предусмотрена возможность раздельного сбора отработанных химикатов или разбавление их промывочной водой перед сливом. Обычно фиксаж, содержащий серебро, собирается или пропускается через регенератор перед утилизацией.

Протягивающий механизм

Состоит из раздельных рам с валиками, устанавливаемых в поперечные секции. Упрощает обслуживание автомата. Сушка тёплым воздухом с регулируемой температурой позволяет работать с различными типами плёнки без потери качества поверхности.

Экономичность

Когда плёнка не обрабатывается, автоматическая система Stand-by снижает потребление энергии. В это время температура растворов поддерживается для немедленного возобновления обработки. Проявочный автомат может быть выведен из режима Stand-by нажатием клавиши, расположенной на панели со стороны загрузочного лотка.

Управление раствором

Растворы проявителя и закрепителя постоянно циркулируют для обеспечения равномерной обработки. Используется для промывки вода с температурой минимум 5 °С. Проявитель проходит через 10-микронный фильтр, который задерживает частицы и продлевает работоспособность раствора. Система резиновых валиков продлевает время работы растворов и обеспечивает их минимальный перенос.

Термостат, водяной теплообменник и система циркуляции поддерживают температуру проявителя с точностью ±0,3 °С. Закрепитель и проявитель связаны теплообменником и имеют одинаковую температуру. Автоматическое освежение растворов производится нагнетающим насосом, подача которого задаётся в зависимости от типа плёнки и экспозиции, что обеспечивает стабильность проявки и минимизирует расход освежителя.

Условия эксплуатации

2  л/мин
Расход воды

Температура промывочной воды должна быть ниже температуры проявителя более чем на 5 °С, что позволяет теплообменнику поддерживать постоянной температуру проявителя. Нельзя использовать для слива трубы из меди или медных сплавов.

Проявочная машина должна устанавливаться в помещении с вентиляцией, обеспечивающей производительность более 10 объемов в час. При установке автомата в стене тёмной комнаты, в ней должно быть избыточное давление воздуха. Вытяжка сушильного шкафа должна быть проложена отдельной трубой и иметь переходник для соединения.

Соответствие стандартам

Проявочный автомат KODAK М35 или KODAK М35А соответствует требованиям безопасности IEC 380/VDE 806, UL 122 и CSA и правилам подавления радиопомех VDЕ 0871 (4/84), ограниченных классом В, DВР 1046/1984, FСС 17 класс А и СЕ Маrк. Подвод воды по DIN 1988 DVGW лист W 503.

90  кг
Вес без растворов

Особенности

  • имеются два основных обрабатывающих цикла, каждый цикл можно регулировать от 2,5 до 10,5 минут;
  • возможность установки специального цикла (например 2,5 и 8,5);
  • требуется одна сливная труба 75 мм с расходом 40 л/мин;
  • функция автоматического пополнения растворов;
  • система управления температурой проявителя;
  • сушка тёплым воздухом для получения качественной поверхности плёнки;
  • расход промывочной воды автоматически регулируется до 2 л/мин;
  • автоматический переход в режим ожидания Stand-by;
  • цифровой индикатор температуры проявителя;
  • каждый бак может быть слит отдельно.

Обрабатывающие циклы

  • цикл 8,5 минут предназначен для плёнок КОDАК Industrex АА400, МХ125, Т200, СХ, DR и SR;
  • цикл 2,5 минуты для очень быстрых плёнок, таких как Kodak Industrex B;
  • цикл 10,5 минут предназначен для плёнки КОDАК Industrex M.

Принадлежности

  • комплект дополнительных баков для растворов;
  • автомиксер КОDАК Аutomixer II Plus;
  • светозащитный загрузочный лоток;
  • стойка с выдвижным поддоном.

Производительность при обработке плёнки

Размер плёнки
Листовая плёнка: Кол-во рядов Цикл 2,5 мин Цикл 8,5 мин Цикл 10,5 мин
     35×43 см 1 100 листов/час 30 листов/час 26 листов/час
     6×24 см 5 650 листов/час 240 листов/час 230 листов/час
     10×40 см 3 300 листов/час 90 листов/час 85 листов/час
     10×24 см 3 400 листов/час 150 листов/час 143 листов/час
     18×43 см 2 212 листов/час 60 листов/час

Рулонная плёнка:   Цикл 2,5 мин,
76 см/мин
Цикл 8,5 мин,
25 см/мин
Цикл 10,5 мин,
20 см/мин
     отрезки длиной 1 м   120 плёнок/час 60 плёнок/час 46 плёнок/час
     отрезки длиной 3 м   40 плёнок/час 20 плёнок/час 15 плёнок/час


Технические характеристики

Типы и размеры обрабатываемых плёнок все стандартные форматы и рулонные плёнки шириной до 43 см включительно
Принцип действия непрерывный роликовый механизм с самоподачей
Рабочие ёмкости отдельные баки для проявителя, фиксажа и промывки по 8 л каждый
Расход воды регулируется до 2 л/мин
Питание:
Kodak М35 однофазное, 209 – 254 В, 50 Гц, 20 А. Макс. мощность 3,3 кВт
Kodak М35А  однофазное 105 – 127 В, 60 Гц, 20 А. Макс. мощность 2 кВт
Габариты (Д×Ш×В) 106×67,3×52 мм с подающим лотком
76×67,3×52 мм без подающего лотка
Занимаемая площадь 0,5 м2
Вес с заполненными баками 113 кг
Вес без растворов 90 кг
Цена: снята с производства
