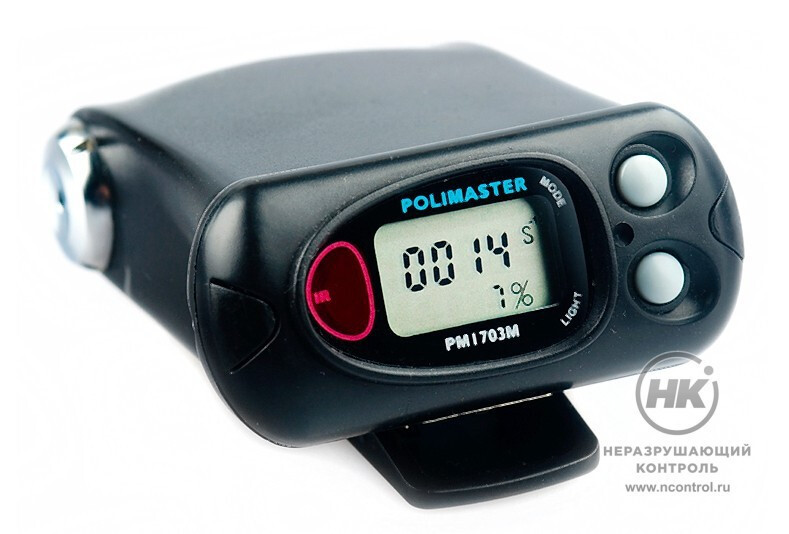

Измерители-сигнализаторы поисковые ИСП-РМ1703М

Измерители-сигнализаторы поисковые ИСП-РМ1703М — это высокочувствительные компактные поисковые приборы, предназначенные для обнаружения и локализации радиоактивных материалов. В приборах предусмотрены два режима работы: поиск радиоактивных источников по их внешнему гамма-излучению и оценка уровня излучения в мкЗв/ч (по линии 137Cs в коллимированном излучении).

Алгоритм, используемый в измерителях-сигнализаторах, даёт возможность пользователю изменять величину предварительно установленного порога в зависимости от требований предъявляемых к частоте ложных сработок и вероятности обнаружения источника излучения. Для работы с прибором не требуется специальная квалификация и подготовка пользователя.

Соответствуют стандартам ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA)

200  г
Вес прибора

Порядок работы

При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует даже на незначительное превышение величины фона, извещая об этом звуковым, световым и/или вибрационным сигналом для скрытого обнаружения или работы в местах с повышенным уровнем шума.

Данная функция обеспечивает адекватную автоматическую адаптацию прибора к изменению уровня фона и упрощает локализацию радиоактивного источника в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределённого радиоактивного источника).

Хранение и передача данных

В энергозависимой памяти прибора сохраняется история его работы, факт и время срабатывания, уровень превышения по отношению к установленному порогу, а также информация о состоянии параметров измерителя-сигнализатора. Эта информация может быть передана на ПК по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.

Модификация ИСП-PM1703MВ

Может использоваться для проведения первичной радиоизотопной идентификации. ИСП-PM1703ГНВ оснащён Bluetooth-модулем для беспроводного удалённого обмена информацией между радиационным детектором и карманным персональным компьютером или ноутбуком.

Прибор накапливает гамма-спектр обнаруженного источника и передает его по Bluetooth на КПК для анализа спектра и проведения радиоизотопной идентификации с помощью специально разработанного ПО PoliIdentifyTM. Bluetooth-модуль и двухкомпонентная (радиационный детектор и КПК) конструкция позволяет пользователю находиться на безопасном расстоянии от радиоактивного источника во время работы.

Разработан с учётом требований стандартов ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA).

1000
измерений сохраняется
в памяти прибора

Особенности

  • возможность обнаружения меньшего в 2-5 раз превышения гамма-излучения над фоном за нормируемое стандартами время благодаря специальному алгоритму обнаружения;
  • сцинтилляционный детектор CsI(Tl) для поиска радиоактивных материалов;
  • встроенная звуковая, вибрационная и световая сигнализация;
  • возможность подавать сигнал о превышении за более короткое время по сравнению с требованиями стандартов;
  • корпус из ударопрочной пластмассы;
  • связь с ПК по инфракрасному каналу;
  • малый вес и небольшой размер
  • энергонезависимая память.

Технические характеристики



Модификация ИСП-PM1703M ИСП-PM1703MA ИСП-PM1703MB
Детектор гамма-излучения CsI(Tl) CsI(Tl) CsI(Tl)
Чувствительность:
– по линии 137Сs, не менее 85 (с-1)/(мкЗв/ч)
(0.85 (с-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
100 (c-1)/(мкЗв/ч)
(1.0 (c-1)/(мкР/ч))
– по линии 241Am, не менее 100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
200 (с-1)/(мкЗв/ч)
(2.0 (с-1)/(мкР/ч))
100 (c-1)/(мкЗв/ч)
(1.0 (c-1)/(мкР/ч))
Диапазон регистрируемых энергий гамма-излучения 0.033 – 3.0 МэВ 0.033 – 3.0 МэВ 0.033 – 3.0 МэВ
Диапазон индикации МЭД гамма-излучения 0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
0,01 – 99,99 мкЗв/ч 0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
Предел допускаемой основной относительной погрешности измерения МЭД ±30%
(в диапазоне
от 0,1 до 70 мкЗв/ч)
±30%
(в диапазоне
от 0,1 до 70 мкЗв/ч)
±30%
(в диапазоне 0.1 – 70 мкЗв/ч
(10 – 7000мкР/ч))
по линии 137Cs
Время измерения 0.25 с 0.25 с 0.25 с
Радиоизотопная идентификация с использованием Bluetooth-соединения с КПК или смартфоном  —  — 233U, 235U, 237Np, Pu
Медицинские радионуклиды  —  —

18F, 67Ga, 51Cr, 75Se,
89Sr, 99Mo, 99mTc, 103Pd, 111In, 123I,
131I, 153Sm, 201Ti,
133Xe

Естественные радионуклиды  —  — 40K, 226Ra, 232Th и дочерние радиоизотопы,
238U и дочерние радиоизотопы
Промышленные радионуклиды  —  — 57Co, 60Co, 133Ba,
137Cs, 192Ir, 226Ra,
241Am
Тип сигнализации визуальная, звуковая, вибрационная визуальная, звуковая, вибрационная визуальная, звуковая, вибрационная
Количество событий истории работы прибора в энергонезависимой памяти 1000 1000 1000
Степень защиты корпуса прибора IP65 IP65 IP65
Устойчивость к падению на бетонный пол с высоты 1.5 м
0.7 м (без защитного чехла)
1.5 м
0.7 м (без защитного чехла)
1.5 м
0.7 м (без защитного чехла)
Питание прибора AA (LR6) батарея
(Alkaline) 1.5 V, не менее 2000 mA/h
одна АА батарея одна АА батарея
Время непрерывной работы прибора от одного элемента питания, не менее 1000 часов 1000 часов 1000 часов
Диапазон рабочих температур от -30 до +50 °C

ЖКИ: от -20 до +50 °C
от -30 до +50 °C

ЖКИ: от -20 до +50 °C
от -30 до +50 °C

ЖКИ: от -15 до +50 °C
Габариты (без защитного чехла) 72×32×87 мм
(2 7/8''x 1 1/4'' x 3 3/8'')
72×32×87 мм
(2 7/8'' x 1¼'' x 3 3/8'')
75×35×98 мм
(3'' x 1 3/8'' x 3 7/8'')
Вес (без упаковки) 200 г 200 г 200 г
Индикация низкого заряда батареи ЖКИ ЖКИ ЖКИ
Индикация при превышении верхнего порога гамма-канала OL OL OL
Связь с ПК ИК ИК ИК, Bluetooth
