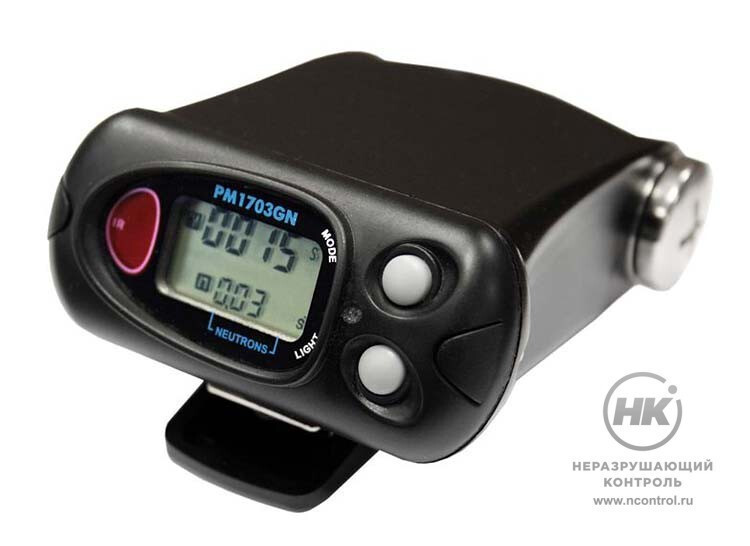

Измерители-сигнализаторы поисковые ИСП-РМ1703ГН

Измерители-сигнализаторы поисковые ИСП-РМ1703ГН предназначены для обнаружения и локализации радиоактивных и ядерных материалов по их гамма- или нейтронному излучению. Приборы очень компактны и выполнены в облегчённом корпусе из ударопрочной пластмассы.

Приборы снабжены двумя отдельными сцинтилляционными CsI(Tl) и LiI(Eu) детекторами для детектирования гамма- и нейтронного излучений соответственно. Алгоритм, используемый в измерителе-сигнализаторе, даёт возможность пользователю изменять величину предварительно установленного порога в зависимости от требований, предъявляемых к частоте ложных срабатываний и вероятности обнаружения источника излучения.

Соответствуют стандартам ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA).

180  г
Вес прибора

Порядок работы

При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует даже на незначительное превышение величины фона, извещая об этом звуковым, световым и/или вибрационным сигналом для скрытого обнаружения или работы в местах с повышенным уровнем шума.

Данная функция обеспечивает адекватную автоматическую адаптацию прибора к изменению уровня фона и упрощает локализацию радиоактивного источника в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределённого радиоактивного источника).

Хранение и передача данных

В энергозависимой памяти прибора сохраняется история его работы, факт и время срабатывания, уровень превышения по отношению к установленному порогу, а также информация о состоянии параметров измерителя-сигнализатора. Эта информация может быть передана в персональный компьютер по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.

Модификация ИСП-PM1703ГНВ

Может использоваться для проведения первичной радиоизотопной идентификации. ИСП-PM1703ГНВ оснащён Bluetooth-модулем для беспроводного удалённого обмена информацией между радиационным детектором и карманным персональным компьютером или ноутбуком.

Прибор накапливает гамма-спектр обнаруженного источника и передает его по Bluetooth на КПК для анализа спектра и проведения радиоизотопной идентификации с помощью специально разработанного ПО PoliIdentifyTM. Bluetooth-модуль и двухкомпонентная (радиационный детектор и КПК) конструкция позволяет пользователю находиться на безопасном расстоянии от радиоактивного источника во время работы.

Разработан с учётом требований стандартов ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ANSI N42.48 - 2008, (ITRAP+10 (IAEA).

1000
измерений сохраняется
в памяти прибора

Особенности

  • возможность обнаружения меньшего в 2-5 раз превышения гамма-излучения над фоном за нормируемое стандартами время благодаря специальному алгоритму обнаружения;
  • сцинтилляционный детектор LiI(Eu) для детектирования нейтронного излучения;
  • встроенная звуковая, вибрационная и световая сигнализация;
  • корпус из ударопрочной пластмассы;
  • возможность подавать сигнал о превышении за более короткое время по сравнению с требованиями стандартов;
  • сцинтилляционный детектор CsI(Tl) для детектирования гамма излучения;
  • связь с ПК по инфракрасному каналу;
  • малый вес и небольшой размер
  • энергонезависимая память.

Технические характеристики

Модификация PM1703ГН ИСП-PM1703ГНА ИСП-PM1703ГНВ
Детектор:
– гамма-излучения CsI(Tl) CsI(Tl) CsI(Tl)
– нейтронного излучения Li6I (Eu) Li6I (Eu) Li6I (Eu)
Чувствительность:
– по линии 137Сs, не менее 85 (с-1)/(мкЗв/ч)
(0.85 (с-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
– по линии 241Am, не менее 100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
200 (с-1)/(мкЗв/ч)
(2.0 (с-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
Значения чувствительности к нейтронному каналу:
- для Pu- α-Be
- для тепловых нейтронов


- 0,035 имп·см2/нейтрон
- 1,2 имп·см2/нейтрон


- 0,07 имп·см2/нейтрон
- 1,5 имп·см2/нейтрон


- 0,07 имп·см2/нейтрон
- 1,5 имп·см2/нейтрон
Диапазон регистрируемых энергий:
– гамма-излучения 0.033 – 3.0 МэВ 0.033 – 3.0 МэВ 0.033 – 3.0 МэВ
– нейтронного излучения от тепловых до 14.0 МэВ от тепловых до 14.0 МэВ от тепловых до 14.0 МэВ
Диапазон индикации МЭД:
– гамма-излучения 0,01 – 99,99 мкЗв/ч  0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
– нейтронного излучения 1,0 – 999 с-1 001 - 999 с-1 001 - 999 с-1
Предел допускаемой основной относительной погрешности измерения МЭД ±30%
в диапазоне
0.1 – 70 мкЗв/ч
±30%
в диапазоне
0.1 – 70 мкЗв/ч
(10 –  7000 мкР/ч)
по линии 137Cs
±30%
в диапазоне
0.1 – 70 мкЗв/ч
(10 – 7000 мкР/ч)
по линии 137Cs
Время измерения 0.25 с 0.25 с 0.25 с
Радиоизотопная идентификация с использованием Bluetooth-соединения с КПК или смартфоном  —  — 233U, 235U, 237Np, Pu
Медицинские радионуклиды  —  — 18F, 67Ga, 51Cr,
75Se, 89Sr, 99Mo, 99mTc,
103Pd, 111In, 123I, 131I,
153Sm, 201Ti, 133Xe
Естественные радионуклиды  —  — 40K, 226Ra, 232Th и дочерние радиоизотопы,
238U и дочерние радиоизотопы
Промышленные радионуклиды  —  — 57Co, 60Co, 133Ba, 137Cs,
192Ir, 226Ra, 241Am
Тип сигнализации визуальная, звуковая, вибрационная визуальная, звуковая, вибрационная визуальная, звуковая, вибрационная
Количество событий истории работы прибора
в энергонезависимой памяти
1000 1000 1000
Степень защиты корпуса прибора IP65 IP65 IP65
Уйстойчивость к падению на бетонный пол с высоты 0,7 м  0,7 м 1.5 м
0.7 м (без защитного чехла)
Питание прибора AA (LR6) батарея (Alkaline) 1.5 V,
не менее 2000 mA/h
AA (LR6) батарея (Alkaline) 1.5 V,
не менее 2000 mA/h
один элемент XTREME POWER LINE АА (LR6)
Время непрерывной работы прибора от одного элемента питания, не менее 1000 часов 1000 часов 1000 часов
Диапазон рабочих температур от -30 до 50 °C

(ЖКИ от -20 до 50 °C)
от -30 до 50 °C

(ЖКИ от -20 до 50 °C)
от -30 до 50 °C

(ЖКИ от -20 до 50 °C)
Габариты (без защитного чехла) 72×32×87 мм  72×32×87 мм

75×35×98 мм
(2 15/16"×1 3/8 "×3 7/8")

Вес (без упаковки) 180 г (6.35 oz) 180 г (6.35 oz) 230 г (8.1 oz)
Индикация низкого заряда батареи ЖКИ ЖКИ ЖКИ
Индикация при превышении верхнего порога:
– гамма-канала OL OL OL
– нейтронного канала 999 999 999
Связь с ПК ИК ИК  ИК
