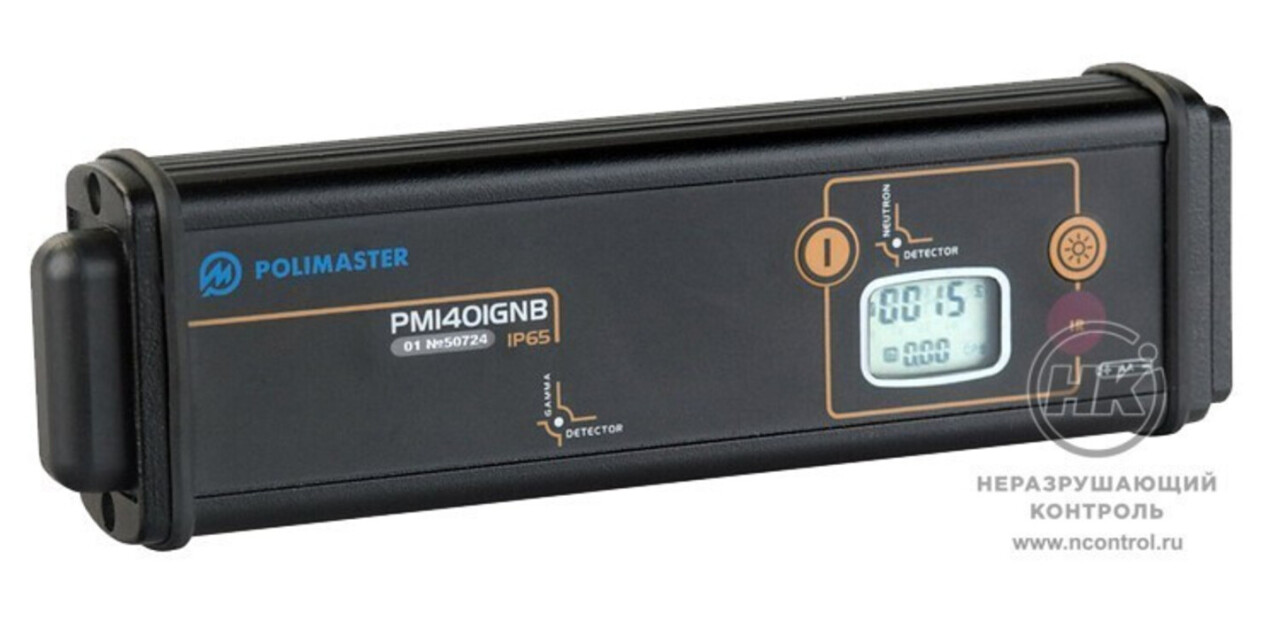

Измерители-сигнализаторы поисковые ИСП-РМ1401K

Измерители-сигнализаторы поисковые ИСП-РМ1401K предназначены для обнаружения и локализации радиоактивных и ядерных материалов по их гамма- и нейтронному излучению. Рекомендуются для выполнения задач обнаружения и локализации гамма-
и/или нейтронных источников, а также расследования инцидента при срабатывании высокочувствительных портальных радиационных мониторов.

Прибор снабжён двумя детекторами: сцинтиллятором на основе кристалла CsI(Tl) для регистрации гамма-квантов и газоразрядным датчиком на основе Не-3 для регистрации нейтронов. Нейтронная чувствительность измерителя-сигнализатора может быть значительно увеличена путём применения камеры-замедлителя.

Гамма-нейтронные поисковые приборы серии ИСП-РМ1401K выполнены в прочном металлическом корпусе, просты в обслуживании. Прибор может поставляться с телескопическим удлинителем, предназначенным для проведения радиационного контроля в труднодоступных местах и обеспечения более высокой радиационной защиты пользователя.

Соответствует требованиям ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA).

Порядок работы

При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует даже на незначительное превышение величины фона, извещая об этом звуковым, световым и/или вибрационным сигналом для скрытого обнаружения или работы в местах с повышенным уровнем шума.

Данная функция обеспечивает адекватную автоматическую адаптацию прибора к изменению уровня фона и упрощает локализацию радиоактивного источника в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределённого радиоактивного источника).

Алгоритм, используемый в измерителе-сигнализаторе, даёт возможность пользователю изменять величину предварительно установленного порога в зависимости от требований, предъявляемых к частоте ложных срабатываний и вероятности обнаружения источника излучения.

Хранение и передача данных

0.25  сек
Время измерения

В энергозависимой памяти прибора сохраняется история его работы, факт и время срабатывания, уровень превышения по отношению к установленному порогу, а также информация о состоянии параметров измерителя-сигнализатора. Эта информация может быть передана в персональный компьютер по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.

Модификация ИСП-PM1401К-01B

Может использоваться для проведения первичной радиоизотопной идентификации. ИСП-PM1401K-01B оснащён Bluetooth-модулем для беспроводного удалённого обмена информацией между радиационным детектором и карманным персональным компьютером или ноутбуком.

Прибор накапливает гамма-спектр обнаруженного источника и передает его по Bluetooth на КПК для анализа спектра и проведения радиоизотопной идентификации с помощью специально разработанного ПО PoliIdentifyTM. Bluetooth-модуль и двухкомпонентная (радиационный детектор и КПК) конструкция позволяет пользователю находиться на безопасном расстоянии от радиоактивного источника во время работы.

1000
измерений сохраняется
в памяти устройства

Особенности

  • сцинтилляционный детектор CsI(Tl) для детектирования гамма излучения;
  • связь с ПК по инфракрасному каналу;
  • энергонезависимая память;
  • ударопрочный корпус;
  • газоразрядный датчик на основе Не-3 для детектирования нейтронного излучения;
  • встроенная звуковая и световая сигнализация;
  • внешняя вибрационная сигнализация.

Технические характеристики

Модификация

ИСП-PM1401K-01A

ИСП-PM1401К-01B

Детектор:





– гамма-излучения

CsI(Tl)

CsI(Tl)

– нейтронного излучения

He-3

He-3

Чувствительность:





– по линии 137Сs, не менее

100 (c-1)/(мкЗв/ч)
(1.0 (c-1)/(мкР/ч))

100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))

– по линии 241Am, не менее

200 (c-1)/(мкЗв/ч)
(2.0 (c-1)/(мкР/ч))

200 (с-1)/(мкЗв/ч)
(2.0 (с-1)/(мкР/ч))

Значения чувствительности
к нейтронному каналу:

- для Pu- α-Be
- для тепловых нейтронов
- для Pu- α-Be, на фантоме или
в камере-замедлителе




- 0,1 имп·см2
- 7,0 имп·см2
- 1,0 имп·см2




- 0,1 имп·см2
- 7,0 имп·см2
- 1,0 имп·см2

Диапазон регистрируемых энергий:





– гамма-излучения

0.033 – 3.0 МэВ

0.033 – 3.0 МэВ

– нейтронного излучения

от тепловых до 14.0 МэВ

от тепловых до 14.0 МэВ

Диапазон индикации МЭД:





– гамма-излучения

0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)

0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)

– нейтронного излучения

1.0 – 999 с-1

1 – 999 с-1

Диапазон измерения МЭД

0,1 – 70 мкЗв/ч (10 – 7000 мкР/ч)

0,1 – 70 мкЗв/ч (10 – 7000 мкР/ч)

Предел допускаемой основной относительной погрешности измерения МЭД

±30%

±30%

Время измерения

0.25 с

0.25 с

Радиоизотопная идентификация с использованием Bluetooth соединения с КПК или смартфоном

 —

 233U, 235U, 237Np, Pu

Медицинские радионуклиды

 —

18F, 67Ga, 51Cr, 75Se, 89Sr, 99Mo, 99mTc,
103Pd, 111In, 123I, 131I,153Sm, 201Ti,
133Xe

Естественные радионуклиды

 —

40K, 226Ra, 232Th и дочерние радиоизотопы, 238U
и дочерние радиоизотопы

Промышленные радионуклиды

 —

57Co, 60Co, 133Ba, 137Cs, 192Ir, 226Ra,
241Am

Тип сигнализации

визуальная, звуковая, вибрационная (внешняя)

визуальная, звуковая,
вибрационная (внешняя)

Количество событий истории работы прибора в энергонезависимой памяти

1000

1000

Степень защиты корпуса прибора

IP65

IP65

Устойчивость к падению на бетонный пол с высоты

0,7 м

0,7 м

Питание прибора

одна АА батарея (LR6)

одна АА батарея

Время непрерывной работы прибора
от одного элемента питания

не менее 1000 часов

не менее 1000 часов

Диапазон рабочих температур

от -30 до 50 °C

от -30 до 50 °C

Габариты (без защитного чехла)

195×57×32 мм

195×57×32 мм

Вес (без упаковки)

0,45 кг

0,45 кг

Индикация низкого заряда батареи

ЖКИ

ЖКИ

Индикация при превышении
верхнего порога





– гамма-канала

OL

OL

– нейтронного канала

999

999

Связь с ПК

ИК

ИК, Bluetooth
