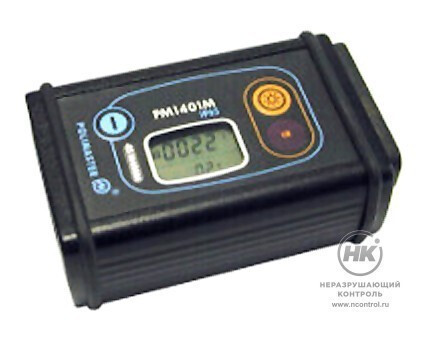

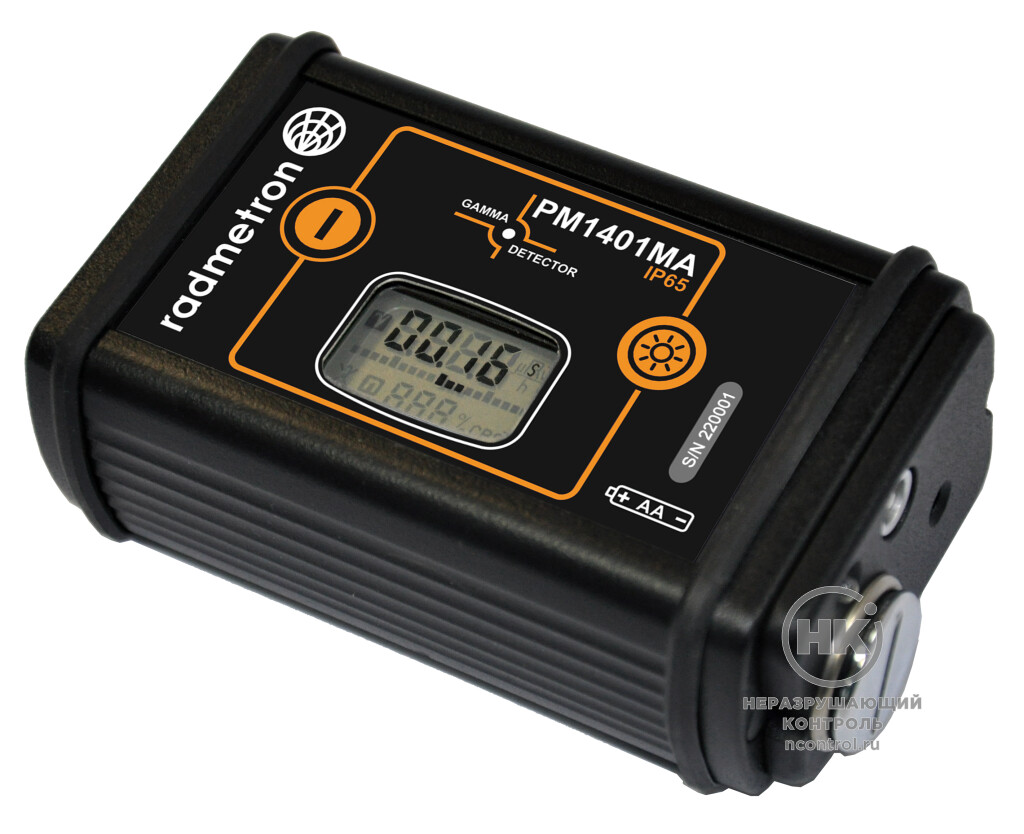

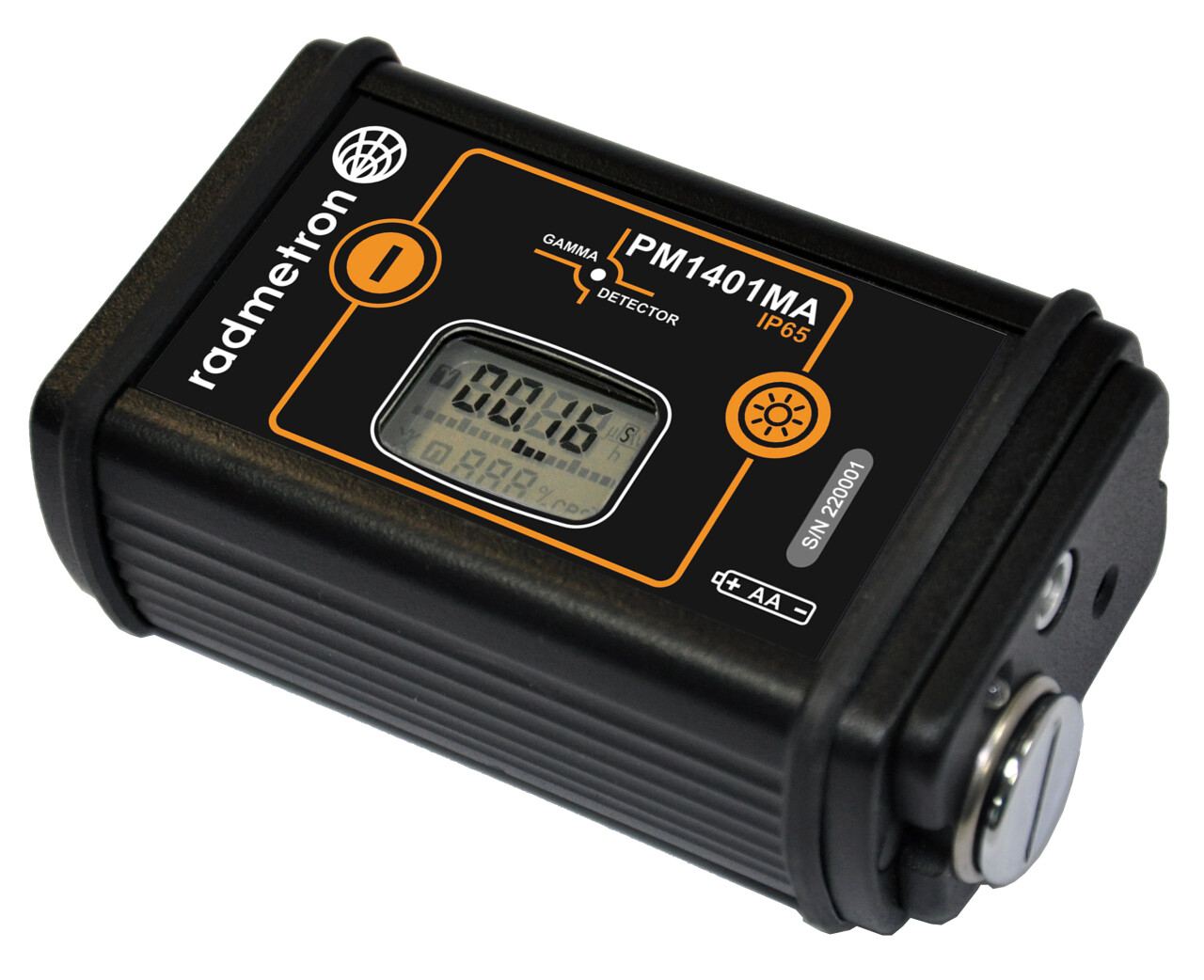

Измерители микропроцессорные ИСП-РМ1401МA

Измерители-сигнализаторы микропроцессорные ИСП-РМ1401МA предназначены для обнаружения и локализации радиоактивных материалов. Специально разработаны для эксплуатации в жёстких полевых условиях.

В приборе предусмотрены два режима работы: поиск радиоактивных источников по их внешнему гамма-излучению и оценка уровня излучения в мкЗв/ч (по линии 137Cs в коллимированном излучении).
Соответствует требованиям ANSI N42.32-2006, ANSI N42.33 -2006, IEC 62401:2007, ITRAP+10 (IAEA).

Дозиметр высокочувствителен, имеет компактный размер, изготовлен в прочном металлическом корпусе. Для работы с прибором не требуется специальная квалификация и подготовка пользователя. Может поставляться с телескопическим удлинителем, предназначенным для проведения радиационного контроля в труднодоступных местах и обеспечения более высокой радиационной защиты пользователя.

Порядок работы

При включении или по команде пользователя прибор автоматически измеряет и запоминает радиационный фон в зоне контроля. В дальнейшем он немедленно реагирует даже на незначительное превышение величины фона, извещая об этом звуковым, световым и/или вибрационным сигналом для скрытого обнаружения или работы в местах с повышенным уровнем шума.

Данная функция обеспечивает адекватную автоматическую адаптацию прибора к изменению уровня фона и упрощает локализацию радиоактивного источника в условиях повышенной интенсивности излучения (локализация точечного источника на фоне распределённого радиоактивного источника).

Алгоритм, используемый в измерителе-сигнализаторе, даёт возможность пользователю изменять величину предварительно установленного порога в зависимости от требований, предъявляемых к частоте ложных срабатываний и вероятности обнаружения источника излучения.

Хранение и передача данных

IP65
Степень защиты
корпуса

В энергозависимой памяти прибора сохраняется история его работы, факт и время срабатывания, уровень превышения по отношению к установленному порогу, а также информация о состоянии параметров измерителя-сигнализатора. Эта информация может быть передана в персональный компьютер по инфракрасному каналу связи для дальнейшей обработки, анализа и контроля.

Модификация ИСП-PM1401MА-01

Может использоваться для проведения первичной радиоизотопной идентификации. ИСП-PM1401K-01B оснащён Bluetooth-модулем для беспроводного удалённого обмена информацией между радиационным детектором и карманным персональным компьютером или ноутбуком.

Прибор накапливает гамма-спектр обнаруженного источника и передает его по Bluetooth на КПК для анализа спектра и проведения радиоизотопной идентификации с помощью специально разработанного ПО PoliIdentifyTM. Bluetooth-модуль и двухкомпонентная (радиационный детектор и КПК) конструкция позволяет пользователю находиться на безопасном расстоянии от радиоактивного источника во время работы.

1000
измерений сохраняется
в памяти прибора

Особенности

  • сцинтилляционный детектор CsI(Tl);
  • связь с ПК по инфракрасному каналу;
  • энергонезависимая память;
  • малый вес и небольшой размер;
  • встроенная звуковая и световая сигнализация;
  • внешняя вибрационная сигнализация;
  • металлический ударопрочный корпус;
  • простота использования.

Технические характеристики

Модификация ИСП-PM1401MA ИСП-PM1401MA-01 (PM1401MB)

Детектор гамма-излучения CsI(Tl) CsI(Tl)
Чувствительность:
– по линии 137Сs, не менее 100 (c-1)/(мкЗв/ч)
(1.0 (c-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))
– по линии 241Am, не менее 100 (c-1)/(мкЗв/ч)
(1.0 (c-1)/(мкР/ч))
100 (с-1)/(мкЗв/ч)
(1.0 (с-1)/(мкР/ч))

Диапазон регистрируемых энергий гамма-излучения 0.06 – 3.0 МэВ 0.06 – 3.0 МэВ
Диапазон индикации МЭД гамма-излучения 0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
0.01 – 99.99 мкЗв/ч
(1 – 9999 мкР/ч)
Диапазон измерения МЭД от 0,05 до 40,0 мкЗв/ч от 0,05 до 40,0 мкЗв/ч
Предел допускаемой основной относительной погрешности измерения МЭД ±(20 + 1/Ḣ)%

где Ḣ — измеренная МЭД в мкЗв/ч
±(20 + 1/Ḣ)%

где Ḣ — измеренная МЭД в мкЗв/ч
Время измерения 0.25 с 0.25 с
Радиоизотопная идентификация с использованием Bluetooth-соединения с КПК или смартфоном  —  233U, 235U, 237Np, Pu
Медицинские радионуклиды  — 18F, 67Ga, 51Cr, 75Se, 89Sr, 99Mo,
99mTc, 103Pd, 111In, 123I, 131I,
153Sm, 201Ti, 133Xe
Естественные радионуклиды  — 40K, 226Ra, 232Th и дочерние радиоизотопы, 238U
и дочерние радиоизотопы
Промышленные радионуклиды  — 57Co, 60Co, 133Ba, 137Cs, 192Ir,
226Ra, 241Am
Тип сигнализации визуальная, звуковая, вибрационная

визуальная, звуковая, вибрационная

Количество событий истории работы
прибора в энергонезависимой памяти
1000 1000
Степень защиты корпуса прибора IP65 IP65
Устойчивость к падению на бетонный пол с высоты 0,7 м 0,7 м
Питание прибора одна АА батарея одна АА батарея
Время непрерывной работы прибора
от одного элемента питания, не менее
800 часов 800 часов
Диапазон рабочих температур

-30 до 50 °C (без индикации информации на ЖКИ)

-15 до 50 °C (с индикацией информации на ЖКИ)

-30 до 50 °C (без индикации информации на ЖКИ)

-15 до 50 °C (с индикацией информации на ЖКИ)

Габариты (без защитного чехла) 110×57×32 мм 110×57×32 мм
Вес (без упаковки) 0,32 кг
(с вибрационным сигнализатором)
0,32 кг
(с вибрационным сигнализатором)
Индикация низкого заряда батареи ЖКИ ЖКИ
Индикация при превышении верхнего
порога гамма-канала
OL OL
Связь с ПК ИК ИК, Bluetooth
