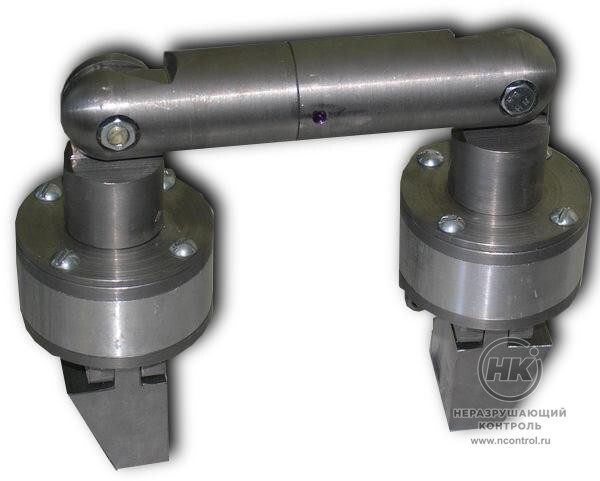

Дефектоскоп МД-6

Дефектоскоп МД-6 предназначен для магнитопорошкового контроля сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др.

В качестве намагничивающих элементов использованы постоянные магниты, поэтому для работы с дефектоскопом не требуется электропитание.

18  кгс
усилие отрыва блоков

Комплектация

  • Магнитопровод гибкий;
  • Наконечники;
  • Лупа;
  • Контрольный образец;
  • Дефектограмма;
  • Кисточка;
  • Отвертка;



  • Мерка;
  • Емкость с порошком 0,2 кг;
  • Емкость для суспензии;
  • Паспорт;
  • Техническое описание;
  • Сумка-контейнер.

Технические характеристики

Тип дефектоскопа переносной
Блоки намагничивающие содержат прямоугольные постоянные магниты
Средний размер контролируемого при дефектации участка на поверхности детали, мм 120x80
Максимальная напряженность поля на поверхности пластин крепления полюсных наконечников (полюсные наконечники сняты) − не менее, А/см 800
Усилие отрыва блоков (без полюсных наконечников) намагничивания от ферромагнитной плиты, не менее, кгс 18
Габаритные размеры блока намагничивания, мм 42 x 42 x 50
Габаритные размеры сумки-контейнера, мм 280 x 350 x 90
Температура окружающего воздуха, ºС -40 ÷ +50
Относительная влажность воздуха до 98%
Атмосферное давление, мм рт.ст. 450 ÷ 800
Масса блока, кг 0,8
Масса дефектоскопа в комплекте, кг, не более 5
