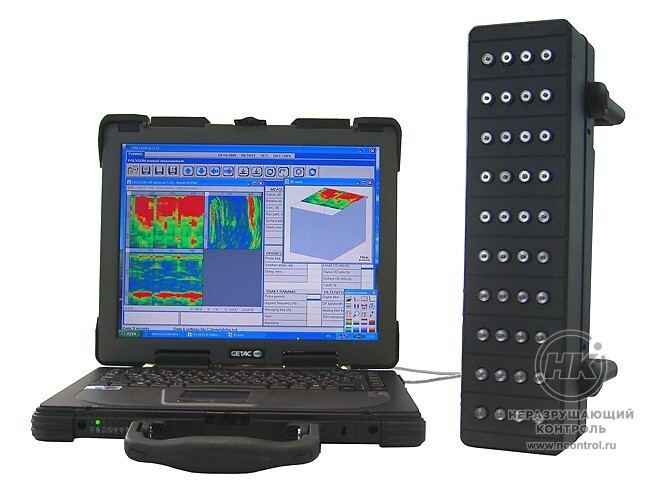

Ультразвуковой томограф А1040М «ПОЛИГОН»

Ультразвуковой томограф А1040М «ПОЛИГОН» предназначен для дефектоскопии при неразрушающем методе контроля бетона с использованием низкочастотного (20 – 100 кГц) ультразвукового диапазона и томографических методов обработки сигналов.
Снят с производства. Замена — томограф А1040 MIRA.

Прибор применяется для визуализации внутренней структуры изделий и конструкций из железобетона и камня при одностороннем доступе к ним сцелью поиска инородных включений, пустот и трещин внутри этих материалов, а также определения состояния силовой арматуры в железобетоне.

Конструкция

Функционально прибор состоит из 10 измерительных блоков, объединенных в фокусирующую решетку, блока контроллера и интерфейсного блока, принимающего и обрабатывающего сигналы.

Каждый измерительный блок состоит из 4-х низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом (СТК) и керамическими износостойкими наконечниками, что обеспечивает их продолжительное использование по грубым поверхностям.

Каждый преобразователь имеет независимый пружинный прижим, что позволяет проводить измерения по неровным поверхностям. Номинальная частота каждого преобразователя 50 кГц.

Процесс сбора данных

Массив данных собирается путём аккумуляции данных со всеx пар измерительных блоков решетки. Принимаемые томографической решеткой сигналы обрабатываются контрольным блоком и передаются на внешний компьютер, где с помощью специализированного программного обеспечения синтезируется образ сечения внутренней структуры объекта.

Данный метод сбора данных обеспечивает фокусировку в каждой точке полупространства. Время сбора данных и вывода на экран образа сечения в одной позиции — 3 сек.

Режим КАЛИБРОВКА

Предназначен для настройки прибора на физические свойства материала ОК: скорость УЗ и уровень усиления. Любую работу с томографомна новом ОК всегда следует начинать с этого режима. Также в процессе калибровки происходит компенсация поверхностной SH-волны, что в дальнейшем обеспечивает более чистый образ в ближней зоне.

Режим ОБЗОР

Предназначен для оперативного просмотра внутренней структуры ОК в произвольных местах. Пользователь ставит АУ интересующее его место ОК и получает на экране результат в виде построенного изображения
B-среза.

50  кГц
Центральная рабочая частота

Режим СБОР

Предназначен для сбора данных об ОК и их автоматического сохранения на диск, вместе с текущими настройками системы и результатами калибровки. Возможен также визуальный контроль изображений
B-срезов, построенных по получаемым данным. На экран выводятся только изображения В-срезов, получаемые в текущем положении АУ. На жесткий диск ПК автоматически записываются принятые сигналы, данные калибровки и настройки системы.

20  кг
Общий вес
комплекта

Особенности

  • автоматическая калибровка на объекте с 8 позиций: измерение средней скорости прохождения ультразвука и компенсация поверхностной SH-волны, что обеспечивает более чистый образ в ближней зоне;
  • визуализация внутренней структуры в режиме реального времени для более простой интерпретации результатов контроля;
  • контроль эхо-методом при одностороннем доступе к объекту;
  • сухой акустический контакт;
  • фокусирующая антенная решетка
    из 40 элементов даёт высокое разрешение и чувствительность системы, при этом обеспечивается фокусировка в каждой точке полупространства;
  • адаптация антенного устройства к неровностям поверхности контроля;
  • томографическая обработка данных (САФТ- алгоритм).

Комплектация

  • комплект автономной работы АУ 1040М и беспроводной связи с ПК;
  • переносной компьютер типа Notebook;
  • антенное устройство А1040М;
  • жёсткий чемодан для АУ 1040М;
  • сумка для переноски ПК;



  • адаптер питания ПК с сетевым кабелем;
  • диск CD с программным обеспечением;
  • руководство по эксплуатации;
  • кабель для кнопки «Пуск»;
  • паспорт.

Технические характеристики

Характеристики преобразователей:
– центральная рабочая частота 50 кГц
– рабочий тип ультразвуковых волн поперечные
Число каналов 10
Диапазон частот 20 – 100 кГц, средняя рабочая частота 50 кГц
Минимальная толщина объекта контроля 50 мм
Минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление oт 12 мм
Размер синтезированного образа на экране компьютера 1×2,5 м
Энергопотребление 9 – 15 В от внешнего источника
Средний потребляемый ток, не более 2,5 А
Диапазон рабочих температур от -15 до +45 °C
Вес антенного устройства 6,5 кг
Общий вес комплекта, включая компьютер, антенное устройство, источник питания 20 кг
