Ультразвуковой дефектоскоп А1220 ANKER

Ультразвуковой дефектоскоп А1220 ANKER предназначен для диагностики анкерных болтов диаметром 24 – 36 мм фундаментов металлических опор контактной сети.

Прибор позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов, диагностику цельных анкерных болтов длиной до до 3 000 мм. При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем.

Применение

Дефектоскоп А1220 ANKER может быть использован для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт, для контроля протяжённых объектов контроля ОК (труб, прутков, стержней, листов и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

Конструкция

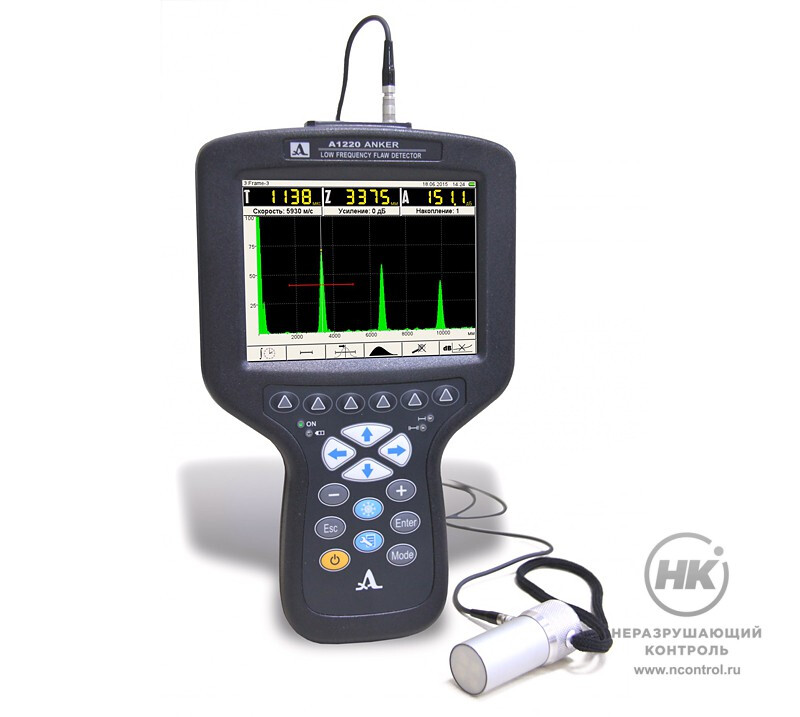

Дефектоскоп представляет собой компактный электронный блок с большим высококонтрастным цветным TFT-дисплеем и клавиатурой. На дисплее отображаются результаты измерений в виде А-скана сигнала.

Эргономичный дизайн дефектоскопа и его малый вес, а также возможность крепления электронного блока в специализированном планшете делают этот прибор удобным для работы в труднодоступных местах и на высоте.

С помощью одинарного кабеля LEMO-LEMO к электронному блоку подключается низкочастотный ультразвуковой прямой совмещённый преобразователь продольных волн S0205 0.025A0R20Х20CL. Он имеет центральную рабочую частоту 25 кГц, широкую полосу пропускания, а также жидкостный тип акустического контакта. У преобразователя малый уровень собственных реверберационных акустических шумов, короткий (1,5 – 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.

Принцип работы

Низкочастотный дефектоскоп А1220 ANKER работает в режиме эхо-метода, при котором представление
А-скана сигнала происходит в реальном масштабе времени. Состояние анкерного болта оценивается по наличию, уровню и расположению на развёртке (шкала Х) амплитуды ультразвукового сигнала, отражённого от противоположной поверхности болта и зафиксированного при его продольном прозвучивании.

Управление

Дефектоскоп прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора. Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования.

800  г
Вес прибора

Комплектация

  • электронный блок УЗ дефектоскопа со встроенным аккумулятором;
  • кабель LEMO-LEMO одинарный 1,2 м;
  • компакт-диск с документацией и ПО;
  • жёсткий кейс М20;
  • чехол D12;
  • преобразователь S0205 0.025A0R20Х20CL;
  • сетевой адаптер с кабелем 220 – 15 В;
  • кабель USB A – Micro B;
  • планшет D12.

Технические характеристики

Диапазон измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь) от 600 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), не более

±(0,05L+1,00) мм

где L — измеряемая глубина залегания дефекта

Диапазон устанавливаемых скоростей ультразвука от 500 до 15 000 м/с
Рабочая частота преобразователей от 25 до 250 кГц
Диапазон перестройки калиброванного усилителя от 0 до 100 дБ
Источник питания аккумулятор
Номинальное значение напряжения аккумуляторного блока 11,1 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее 8 ч
Средняя наработка на отказ 18 000 ч
Средний срок службы, не менее 8 лет
Условия эксплуатации:
– температура окружающей среды от -20 до +55 °C
– относительная влажность воздуха при температуре 35 °C, не выше 95 %
Габаритные размеры электронного блока 260×157×43 мм
Масса электронного блока, не более 0,8 кг
