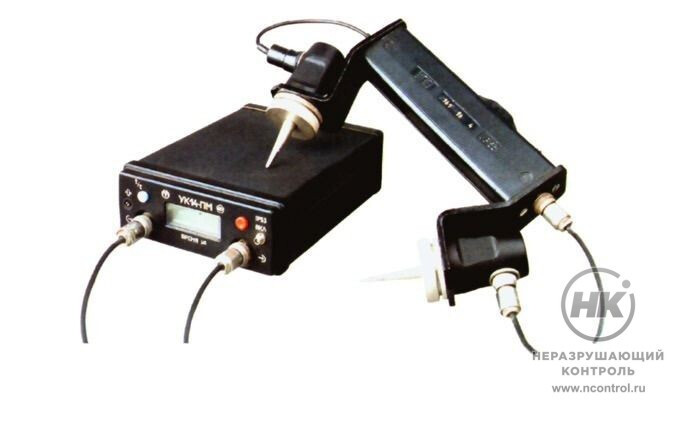

Дефектоскоп ультразвуковой для бетона УК-14ПМ

Дефектоскоп ультразвуковой для бетона УК-14ПМ предназначен для контроля качества огнеупорных бетонных изделий.

Также прибор применяется для определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по корреляционным зависимостям, связывающим скорость распространения ультразвуковых колебаний с прочностью бетона в диапазоне от 10 до 50 МРа с погрешностью, не превышающей 12% и контроля твердения бетона в сборных и монолитных бетонных и железобетонных конструкциях в процессе тепловой обработки и твердения их в естественных условиях.

А также для определения прочности кирпича и силикатных камней при их сжатии и определения скорости распространения упругих продольных волн в твердых горных породах путем измерения времени распространения УЗК.

Прибор может быть использован для обнаружения дефектов типа несплошностей (зон расслоения и нарушения адгезионного сцепления) в изделиях из бетона путем измерения длительности фронта первого вступления принятого сигнала.

УК-14ПМ реализует ультразвуковой импульсный метод с раздельным вводом в материал и последующим приемом прошедших через него УЗК.

110  dB
Абсолютная чувствительность прибора, не менее

Технические характеристики

Область измерения времени распространения УЗК 20-9900 µS
Предел допускаемой основной абсолютной погрешности измерения (t) ±(0,01+0,1) µS
База прозвучивания прозвучивающего устройства 125+2,5 mm
Абсолютная чувствительность прибора, не менее 110 dB
Рабочие температуры -10…+50°С
Питание:
 электронного блока — автономное (3 батареи А343)
 прозвучивающего устройства — автономное (2 батареи А316)
4,5 V
3,0 V
Габаритные размеры
 электронного блока
 прозвучивающего устройства
135x55x175 mm
250x160x100 mm
Масса
— электронного блока c автономным источником питания.
— прозвучивающего устройства c автономным источником питания электронного блока индикатора.
1,3 kg
1,0 kg
