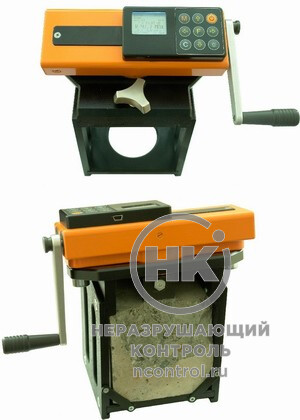

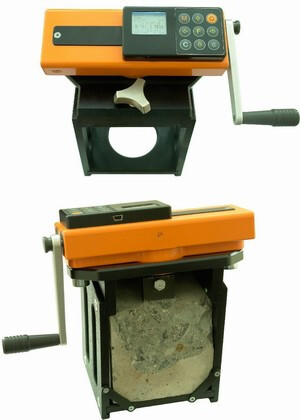

Портативный измерительный пресс ОНИКС-СР+
Портативный измерительный пресс ОНИКС-СР+
Портативный измерительный пресс ОНИКС-СР+ предназначен дляоперативного испытания образцов-кубов из бетона с гранью 100 и 150 мм и призм методом скола ребра (ГОСТ 22690) в лабораторных и полевых условиях.
Портативный измерительный пресс также проводит оперативное испытание кирпича, тротуарной плитки и др. изделий методом скола ребра в лабораторных и полевых условиях и уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов (ГОСТ 22690, Прил.9, Методические рекомендации НИИЖБ МДС 62-2.01).
±2%
Предел погрешности измерения силы
Преимущества
- замена прессовых испытаний образцов с эквивалентной максимальной нагрузкой до 1000 кН (патент);
- непосредственная передача скалывающего усилия от гидропривода на бетон, повышающая точность измерений и надежность прибора;
- низкая стоимость прибора и испытаний;
- силовые элементы выполнены из высокопрочных и легких материалов;
- возможность применения в полевых условиях, передвижных лабораториях и в заводских условиях;
- мобильность, малая масса, высокая точность;
- оперативность выполнения испытаний;
- встроенная электроника.
Конструкция
Прибор состоит из 2 основных разъемных частей:
- основания, монтируемого на угол конструкции с помощью одного или двух анкеров Ø10 типовой конструкции;
- силового устройства: с гидроприводом, встроенной электроникой и с элементами быстрого крепления на основании.
Основные функции
- вычисление прочности бетона;
- выбор объекта испытаний и вида испытаний, геометрии и размеров образцов;
- формирование результата по испытанию 4-х граней образцов-кубов, статистическая обработка результатов, вычисление коэффициента вариации;
- автоматическое определение прочности бетона по единичному и серийному результатам с учетом вида материала и способа твердения;
- цифровое и графическое отображение процесса измерения;
- индикация величины прикладываемого усилия и фиксация усилия скола ребра;
- отображение в цифровой и графической форме заданной и фактической скоростей нагружения и величины прикладываемого усилия (фактического и эквивалентного) на графическом дисплее с подсветкой;
- архивация результатов (500 серий) и условий испытаний;
- самодиагностика, мониторинг состояния аккумуляторной батареи;
- автоматическое отключение подсветки и неиспользуемого прибора;
- выбор языка текстовых сообщений (русский, английский);
- интерфейс USB-2.0 и сервисная компьютерная программа.
Возможности сервисной программы ПК
Считывание массива информации, анализ, архивация, дополнительная обработка, фильтрация, экспорт в EXCEL и другие приложения, формирование отчетной документации.
Документы в PDF
Базовая комплектация
- прибор;
- аккумуляторы и зарядное устройство;
- комплект анкеров для крепления;
- комплект ключей.
Дополнительная комплектация
- CD с сервисной программой, USB-кабель;
- анкера для крепления;
Технические характеристики
Диапазон скалывающего усилия, кН |
от 0 до 35 |
Диапазон эквивалентной нагрузки, кН |
от 10 до 1000 |
Диапазон измерений прочности, МПа |
от 5 до 70 |
Предел погрешности измерения силы, % |
±2 |
Память результатов, (количество серий)x(измерений) |
360x5 |
Питание от 1 аккумулятора типоразмера ААА, В |
1,3±0,5 |
Потребляемый ток без подсветки дисплея / с подсветкой, мА |
20 / 30 |
Габаритные размеры прибора, мм: |
200x300x300 |
Масса прибора, кг |
6,1 |
