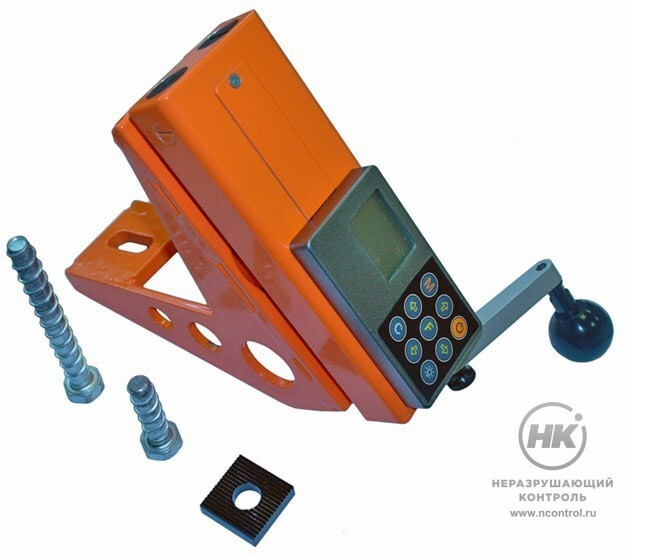

Измеритель прочности бетона (скол ребра) ОНИКС-СР

Измеритель прочности бетона (скол ребра) ОНИКС-СР определяет прочностьбетона методом скола ребра по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений, конструкций.

РИзмеритель проводит уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов (ГОСТ 22690, Прил.9;  Методические рекомендации НИИЖБМДС 62-2.01).

30  кН
Предельное усилие

Преимущества

  • новый способ крепления прибора на объекте — посредством анкеров: не требует захвата за 2 угла конструкции;
  • позволяет проводить измерения в труднодоступных местах;
  • самый компактный, легкий и эргономичный прибор данного вида;
  • силовые элементы выполнены из высокопрочных и легких материалов;
  • встроенная электроника.

Конструкция

Прибор состоит из 2 основных разъемных частей:

  • основания, монтируемого на угол конструкции с помощью одного или двух анкеров Ø10 типовой конструкции;
  • силового устройства: с гидроприводом, встроенной электроникой и с элементами быстрого крепления на основании.

Основные функции

  • отображение в цифровой и графической форме заданной и фактической скоростей нагружения на графическом дисплее с подсветкой;
  • индикация величины прикладываемого усилия и фиксация усилия скола ребра;
  • вычисление прочности бетона с учетом вида и способа твердения;
  • формирование результата по испытанию 1...5 участков конструкции, вычисле­ние коэффициента вариации;
  • архивация результатов (360 серий по 5 измерений) и условий испытаний;
  • сервисная компьютерная программа, USB-интерфейс.

Базовая комплектация

  • прибор;
  • аккумуляторы и зарядное устройство;



  • комплект анкеров для крепления;
  • комплект ключей.

Дополнительная комплектация

  • анкера для крепления;
  • перфоратор, бур;
  • CD с сервисной программой;
  • USB-кабель.

Технические характеристики

Диапазон измерения прочности, МПа от 5 до 70
Диапазон измерения нагрузки, кН от 3 до 30
Предельное усилие, кН 30
Пределы основной относительной погрешности измерения силы, % ±2
Габаритные размеры прибора, мм 100x220x200
Масса прибора, кг 2
