Трассоискатель "Успех АГ-528.60"

Комплект трассопоисковый "Успех АГ-528.60" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, трассировка коммуникаций без непосредственного подключения.

Особенности генератора

АП-027 ­ это многофункциональный прибор, который впервые в мировой практике позволяет:

Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт). При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений. Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М. Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)



20  часов
Время непрерывной
работы батареи

Важная особенность

АП-027 ­ это многофункциональный прибор, который впервые в мировой практике позволяет осуществлять поиск утечек жидкостей из трубопроводов; осуществлять 2 вида трассопоиска (электромагнитный и акустический); осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным); наличие функции выбора кабеля из пучка.

Дополнительные возможности

Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.

Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.

Регулируемый уровень подсветки.
класс защиты от внешних воздействий IP54.

8,2  кг
Вес электронного блока

Применяемые датчики

  • акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
  • электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
  • контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
  • бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
  • «клещи» индукционные (КИ) для выбора кабеля из пучка.


Визуальная индикация

  • двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения);
  • график (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%;
  • двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске;
  • отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра;
  • совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации;
  • «история» измерений («память» на 30 значений уровня сигнала).

Комплектация

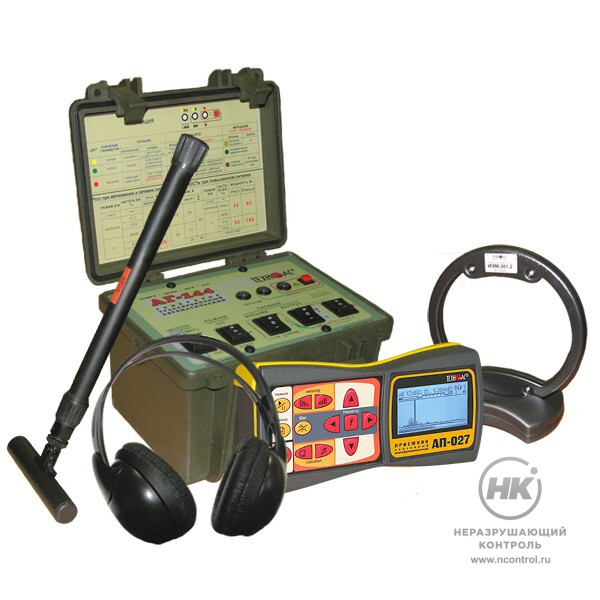

  • генератор АГ-144;
  • приёмник АП-027;
  • электромагнитный датчик ЭМД-237;
  • антенна рамочная ИЭМ-301.2;



  • головные телефоны;
  • провода удлинительные;
  • дополнительные принадлежности.

Технические характеристики

Генератор АГ-144:

Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8928
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 220х160х145
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54

Приемник АП-027:

ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации минус 20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более 0,46 кг
